対数テーパーポテンショメータは、音量調整に適した可変抵抗器で、人間の耳の感覚に合わせた対数的抵抗変化を特徴としています。
対数テーパーポテンショメータとは
対数テーパーポテンショメータは、電子機器における可変抵抗器の一種です。このデバイスの特長は、抵抗体の抵抗変化が対数的（つまり、指数関数的）になっていることです。音響機器のボリュームコントロールなどで広く使用されており、人間の聴覚特性に近い感覚で音量調節が可能です。

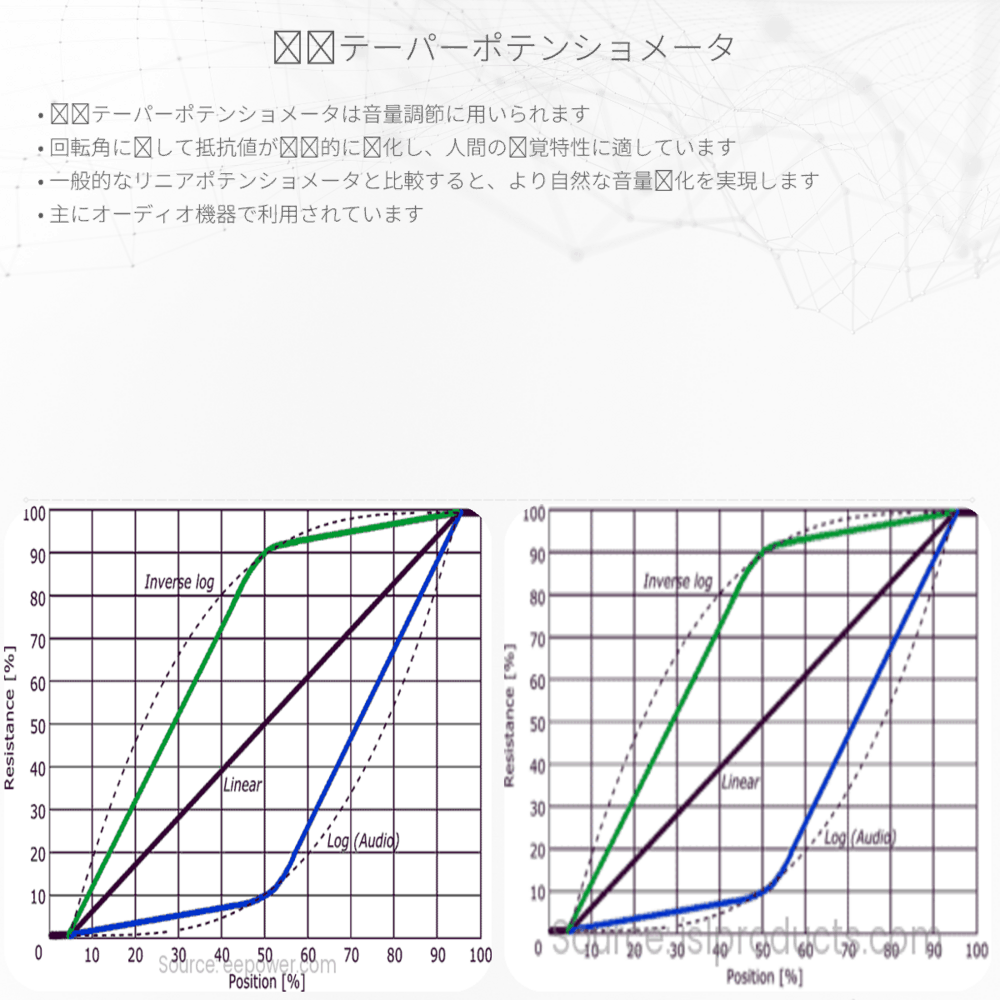

抵抗値の対数的変化
人間の耳は音の大きさを対数的に感じます。つまり、実際に音が二倍になっても、私たちが感じる音量の増加はそれほど大きくありません。このため、対数テーパーポテンショメータは回転角度に対して対数的に抵抗値が変化するように設計されています。回転角度の増加に比例して抵抗値が直線的に変化するリニアタイプと比較すると、対数タイプは細かな調節がしやすくなっています。
対数テーパーポテンショメータの構造
一般的な対数テーパーポテンショメータは、回転軸、抵抗体、スライダー（ウェイパー）から構成されます。抵抗体は通常、セラミック基板の上に導電材料を印刷することで作られ、その形状や導電材料の分布によって抵抗値の変化が決まります。回転する軸に連動してスライダーが移動し、スライダーと抵抗体との接点位置によって抵抗値が変わります。
応用
対数テーパーポテンショメータの応用例としては、以下のようなものがあります。
- オーディオ機器のボリューム調整 – 人の耳の感じ方に合わせた音量調整が可能になります。
- トーンコントロール – 高音や低音の調整にも、対数的な調整が有効です。
選択の際の注意点
対数テーパーポテンショメータを選択する際には、以下の点に注意する必要があります。
- テーパーの種類 – 対数テーパーかリニアテーパーかによって応用が異なります。
- 抵抗値 – 使用する回路に適した抵抗値を選ぶ必要があります。
- 耐電力 – 抵抗器が耐えられる最大の電力を確認してください。
- サイズや形状 – 機器内での物理的なスペースを確保できるかどうか。
このように、対数テーパーポテンショメータは、音量調整などユーザーの感覚に合わせたいときに特に有効なコンポーネントです。適切な仕様でポテンショメータを選ぶことで、電子機器の操作性を向上させることができます。
