로그형 테이퍼 포텐시오미터에 대한 이해: 로그함수에 따른 전기적 저항 변화, 오디오 볼륨 제어 사용, 청각 지각과의 연관성 설명.
로그형 테이퍼 포텐시오미터란?
로그형 테이퍼 포텐시오미터는 전기적 저항이 로그함수에 따라 변화하는 가변 저항기입니다. 이러한 포텐시오미터는 일반적으로 오디오 볼륨 제어에 사용되므로, 사용자의 청각 지각이 로그 스케일에 가깝기 때문에 볼륨 조절 시 더욱 섬세하고 자연스러운 조절이 가능합니다. 이는 인간의 청각이 소리의 강도를 로그와 같은 비율로 인지한다는 웹스터(Fechner)의 법칙에 근거합니다.
로그형 테이퍼 포텐시오미터의 원리
포텐시오미터는 기본적으로 세 개의 단자를 가지고 있습니다. 가운데 단자는 슬라이더라고 부르며, 양쪽의 단자는 저항체의 양끝에 부착되어 있습니다. 사용자가 슬라이더를 움직이면 슬라이더와 한쪽 끝 사이의 저항값이 변화하게 됩니다. 로그형 포텐시오미터의 경우 이 저항값이 로그함수에 따라 변화하기 때문에 슬라이더의 위치에 따라 저항이 지수적으로 증감합니다.

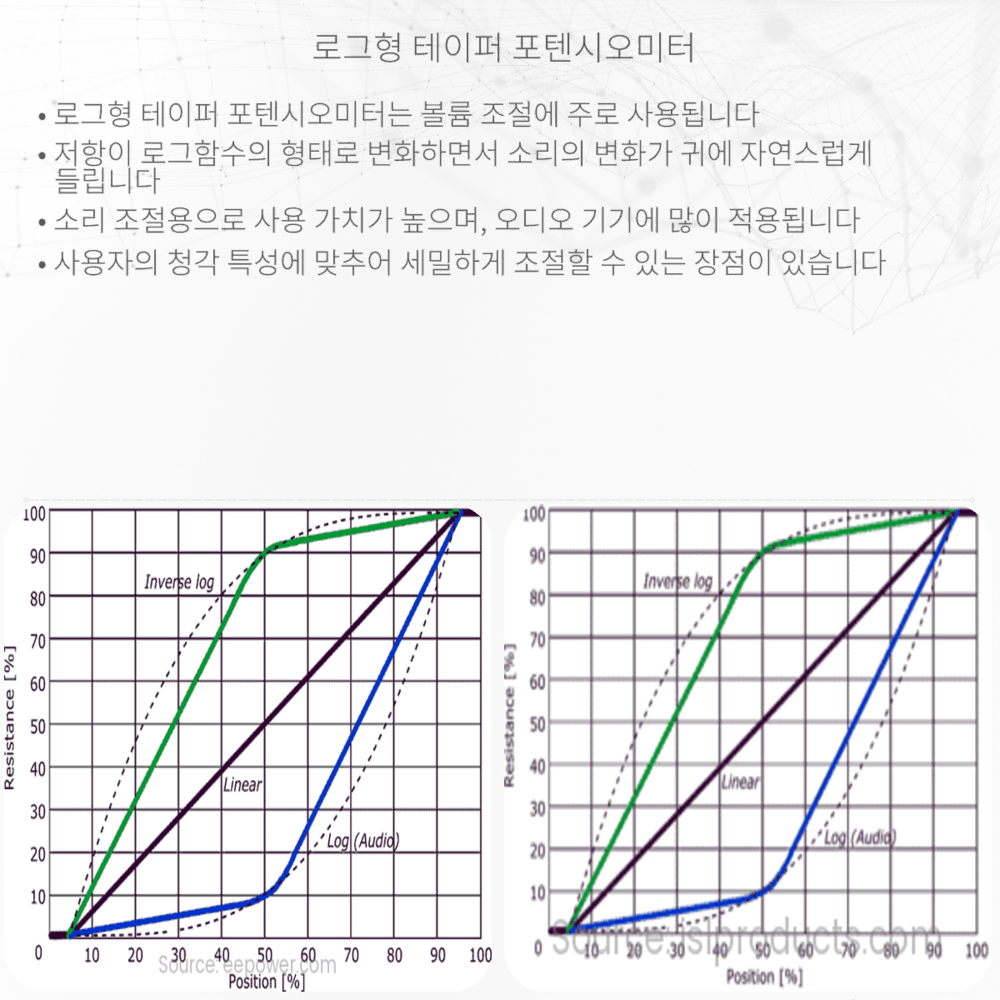

로그형과 리니어 테이퍼 포텐시오미터의 차이
로그형 테이퍼 포텐시오미터와 리니어(선형) 테이퍼 포텐시오미터 둘 다 가변 저항기지만, 저항이 변화하는 방식이 다릅니다. 리니어 테이퍼 포텐시오미터는 이름에서 알 수 있듯이 슬라이더의 이동에 따라 저항값이 선형적으로 변화합니다. 반면 로그형 테이퍼 포텐시오미터는 지수적 혹은 로그함수적으로 변화하기 때문에 양쪽 끝에서의 저항값 변화가 중앙부보다 훨씬 큽니다.
로그형 테이퍼 포텐시오미터의 응용
- 오디오 볼륨 조절: 인간의 청각 감도에 맞춰 미세한 볼륨 조절이 가능합니다.
- 음향 기기: 소리의 레벨을 조절할 때 보다 자연스러운 감각을 제공합니다.
- 전자 기기: 신호의 증폭을 조절하기 위해 사용되며, 사용자가 직관적으로 조절할 수 있도록 합니다.
로그형 테이퍼 포텐시오미터의 선택 시 고려 사항
- 저항 범위: 응용 프로그램에 적합한 저항 범위를 선택해야 합니다.
- 크기 및 형태: 기기 내에 적합하게 맞출 수 있는 크기나 형태를 고려해야 합니다.
- 내구성: 사용 환경에 따라 충분한 내구성을 지닌 제품을 선택해야 합니다.
- 톨러런스: 저항값의 정확성이 중요할 경우, 낮은 톨러런스의 제품을 선택합니다.
- 전력 용량: 포텐시오미터가 견딜 수 있는 최대 전력을 고려해야 합니다.
결론적으로 로그형 테이퍼 포텐시오미터는 인간의 청각적 특성에 맞춰 설계된 특수한 형태의 가변 저항기로 다양한 전자 기기에서 중요한 역할을 합니다. 이런 포텐시오미터의 선택과 활용은 전기공학 및 음향 엔지니어링 분야에서 중요한 기술적 고려사항 중 하나입니다.
