抵抗ディケードボックスは、回路に挿入するための様々な抵抗値を選択できる実験・設計用ツールで、電子工学の精密な抵抗調整に利用されます。

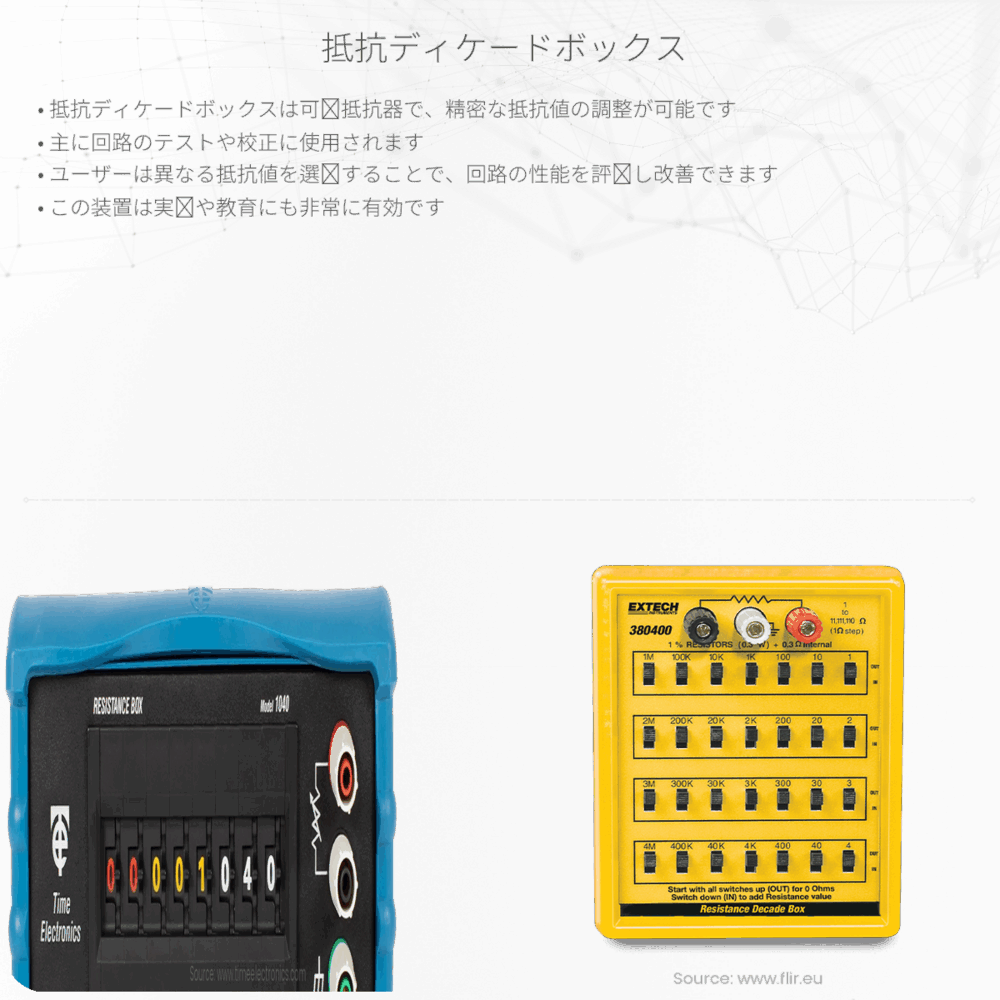

抵抗ディケードボックスとは
抵抗ディケードボックスは、様々な固定値の抵抗を選択して回路に挿入できる、実験や設計で便利なツールです。ディケードボックスは「ディケード」という言葉から分かるように、10のべき乗のステップで抵抗値を変更できます。これにより、精密な抵抗値の調整が可能になり、電子回路のテストやセンサーのキャリブレーションなど、多岐にわたる用途で使用されます。
抵抗ディケードボックスの基本構成
一般的な抵抗ディケードボックスは、複数の抵抗が内蔵されており、ロータリースイッチなどの切り替え機構を使って抵抗値を選択します。各スイッチ位置は抵抗の係数に対応しており、これらを組み合わせることで総抵抗値を調整できます。
- 1オーム単位の抵抗
- 10オーム単位の抵抗
- 100オーム単位の抵抗
- 1キロオーム単位の抵抗
- その他の高いオーダー
これらの抵抗は一列に連結しており、それぞれのディケードのスイッチが抵抗器を回路に挿入したり取り除いたりする役割を持っています。
抵抗ディケードボックスの使用方法
使用する際には、必要な総抵抗値を計算し、それに応じた抵抗器の組み合わせを選択します。例えば、532オームの抵抗が必要な場合、500オームのスイッチ、30オームのスイッチ、そして2オームのスイッチをオンにします。これにより以下の式で示されるように、望ましい総抵抗値を得ることができます。
Rtotal = R500Ω + R30Ω + R2Ω
ここで、Rtotal は総抵抗値、R500Ω、R30Ω、R2Ωはそれぞれ500Ω、30Ω、2Ωの抵抗を表しています。
抵抗ディケードボックスの応用
実験室や教育現場では、電子回路の動作特性を理解するために抵抗ディケードボックスがよく使用されます。たとえば、オームの法則を学ぶ際、ディケードボックスを使用して抵抗値を変えながら電圧と電流の関係を観察することができます。
まとめ
抵抗ディケードボックスは電子工学の理解と実践において非常に有効なツールです。その柔軟性と精密性により、初心者からプロのエンジニアまで、広い範囲のユーザーに利用されています。抵抗の値を簡単に変更できるため、回路設計やトラブルシューティングの際に時間の節約にもつながります。
