完全な理解を目指す低抵抗オームメーターの紹介と、正確な測定に不可欠なケルビン接続法の解説。
低抵抗オームメーターの基本
電気と磁気の世界には多くの興味深い現象がありますが、抵抗の測定はその基本的な概念の一つです。特に、低抵抗の正確な測定は工学的応用だけでなく科学的研究においても重要です。この記事では、低抵抗オームメーターについて詳しく見ていきます。
オームの法則とは何か
抵抗を理解するためには、まずオームの法則について知る必要があります。オームの法則は、電気回路を理解するための基本的なルールです。この法則は次のような形式で表されます：
$$ V = I * R $$
ここで、Vは電圧（ボルト）、Iは電流（アンペア）、Rは抵抗（オーム）です。この法則は、電流が導体を流れるときに遭遇する電気的抵抗と電圧の関係を示しています。
オームメーターとは
オームメーターは抵抗を測定するための道具です。オームメーターは、電流を流してその電流によって生じる電圧降下を測定することで抵抗を計算します。しかし、全てのオームメーターが同じ精度で測定できるわけではありません。特に低い抵抗値を正確に測定するには、低抵抗オームメーターが必要です。
低抵抗測定の課題
オームメーターが抵抗を測定する際には、測定対象の抵抗だけでなく、計測器自体のリード線や接続部分にも抵抗が存在するため、これらが測定結果に影響を与える可能性があります。特に低抵抗の測定では、これらの追加的な抵抗値が結果に大きな誤差をもたらすことがあります。
ケルビン（4線式）接続
この問題に対処する方法の一つがケルビン接続、または4線式接続です。4線式オームメーターは、2本のリード線を使用して電流を供給し、別の2本のリード線で電圧降下を測定することで、計測器や接続部分の影響を最小限に抑えます。
$$ V_{\text{測定}} = I * R_{\text{抵抗体}} $$
この方法により、測定対象の抵抗体のみの真の抵抗値を直接測定することができ、精度の高い測定が可能になります。

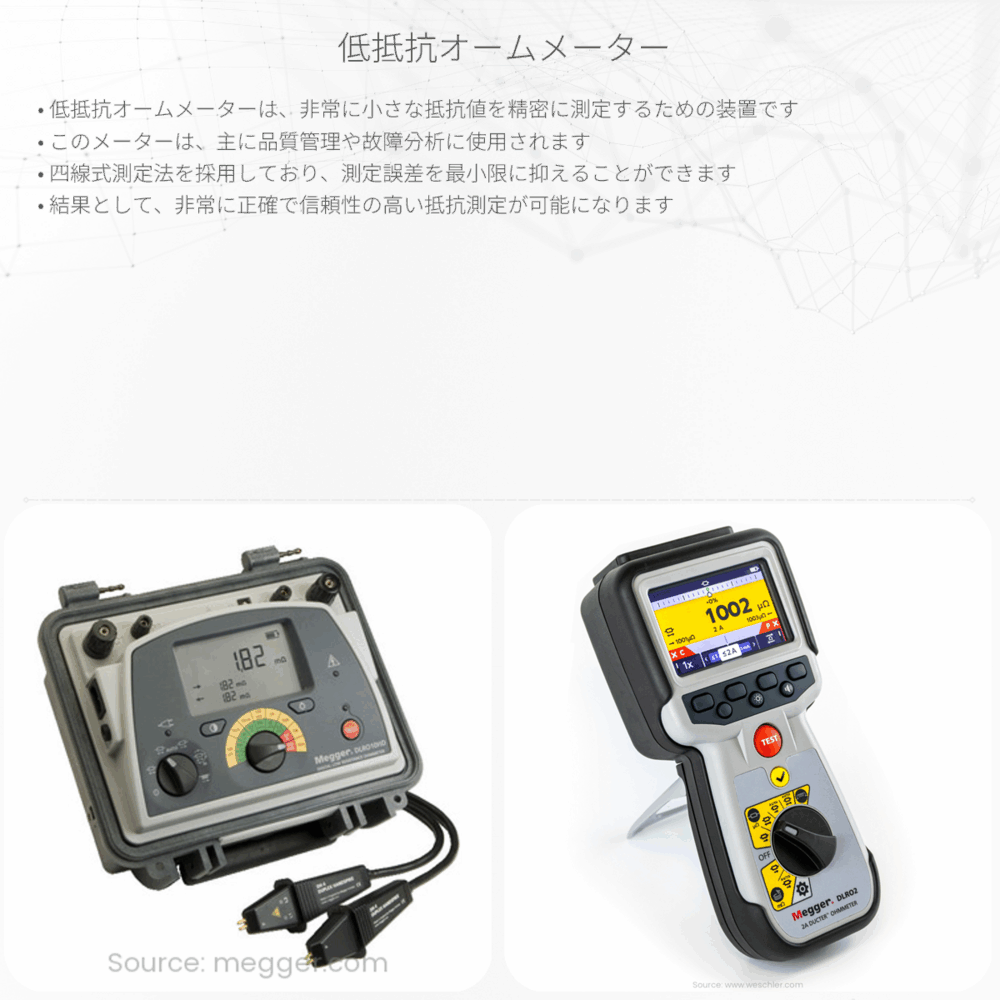

低抵抗オームメーターの利点
- 高精度な測定が可能になる。
- 低い抵抗値でも内部抵抗の影響を排除することができる。
- 産業や研究で必要とされる精密なデータを提供する。
低抵抗オームメーターは、高性能な電子機器、電気自動車、宇宙航空工学、さらには超伝導などの先端研究において、欠かせない測定器です。
まとめ
低抵抗オームメーターは電気と磁気の分野で非常に重要な役割を果たします。正確な抵抗測定は、回路の設計や材料の特性評価において基本的かつ必要不可欠です。技術が進歩するにつれて、これらの測定器の精度と重要性はさらに高まっていくことでしょう。
