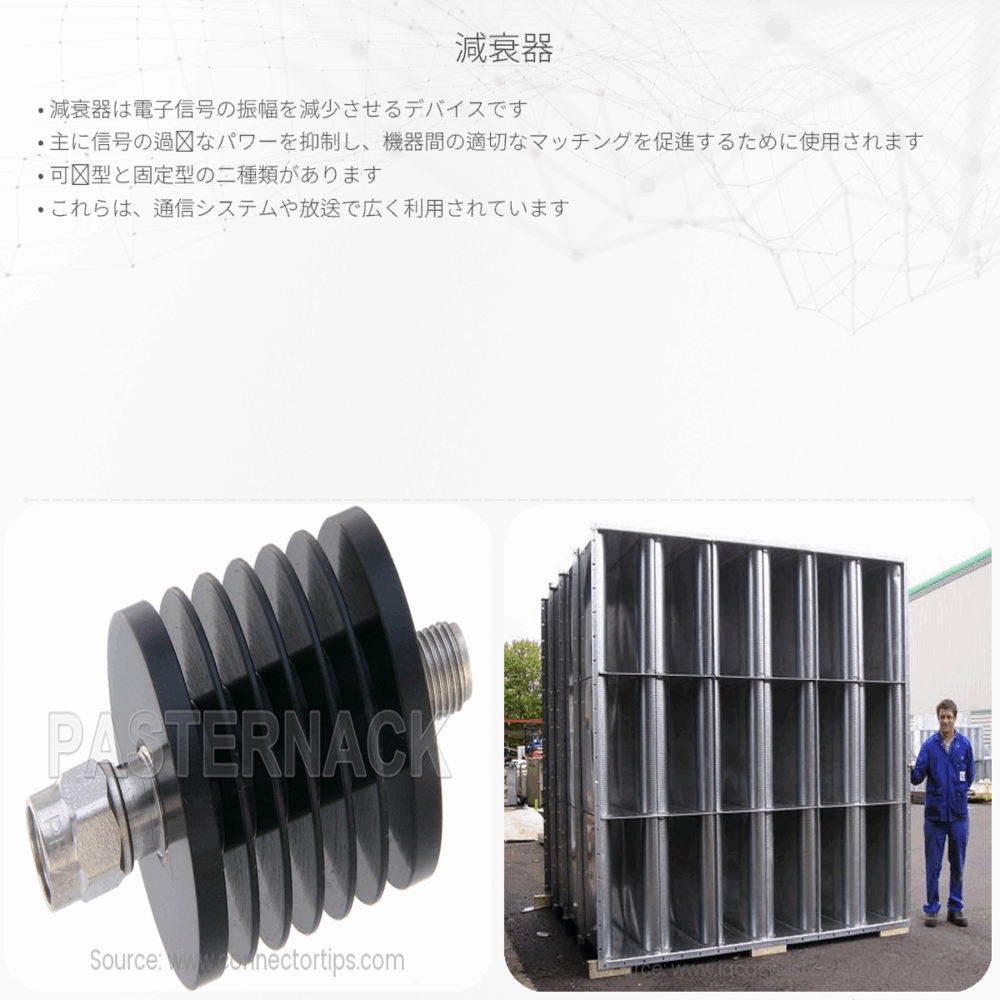

減衰器

減衰器とは、電気信号の振幅を制御し品質を維持するデバイスであり、固定型と可変型があり、電子機器や通信システムで重要な役割を果たします。

減衰器とは

減衰器（アッテネータ）は、電気信号の振幅を意図的に低減するためのデバイスです。このような装置は、電気回路や通信システムで広く使用され、信号レベルを適切に調整することで、機器同士の適切な接続や信号の品質維持を助けます。減衰器には固定型と可変型の2種類があり、それぞれの目的や要件に応じて選択されます。

減衰器の基本

減衰器の主な役割は電気信号を弱めることであり、しばしばデシベル（dB）単位でその性能が測定されます。減衰量は以下の方程式で表されます。

減衰量 \( dB = 10 \log \left(\frac{P_{\text{入力}}}{P_{\text{出力}}}\right) \)

ここで、\(P_{\text{入力}}\) は減衰器に入る電力、\(P_{\text{出力}}\) は減衰器から出る電力を指します。この方程式は電力レベルの比をデシベルスケールに変換し、減衰器の効果を評価するために用いられます。

減衰器の種類

• 固定減衰器：減衰量が特定の値に固定された減衰器であり、主に特定の信号レベルの調整に使用されます。
• 可変減衰器：減衰量を調節可能な減衰器で、信号レベルを柔軟にコントロールする必要がある場合に適しています。
• ステップ減衰器：決められたステップで減衰量を変更できるタイプの減衰器です。設定可能な範囲内で、具体的な減衰量を選択することができます。

減衰器の応用

減衰器はエレクトロニクスと通信の世界で非常に重要な役割を果たします。例えば、RF（ラジオ周波数）通信では、アンテナと受信機の間で適切な信号レベルを設定するために使用されます。オーディオ機器では、スピーカーへの出力を調節するために利用されることもあります。また、精密な測定装置では、信号の過大な入力を防ぐために重要です。

減衰器の設計

減衰器の設計は、求められる減衰量と周波数帯域、および対応する電力に依存します。これらのデバイスは通常、レジスタンスを利用して信号を減衰させます。固定減衰器の場合、特定のレジスタンス値の組み合わせを使用して望ましい減衰量を達成します。一方、可変減衰器ではレジスタンス値を変化させることができ、より幅広い減衰の調整が可能となります。

最終的に減衰器は、信号の管理と品質保持に不可欠なツールです。正しい減衰器の選択と使用は、電子機器の性能を最適化し、通信システムの効率を高める鍵となります。
