ワイヤーワウンドポテンショメーターについて解説し、構造、原理、利点、欠点を分かりやすく説明しています。
ワイヤーワウンドポテンショメーターの基本
ワイヤーワウンドポテンショメーターは、抵抗値を可変できる電子部品であり、電気と磁気の基本原理を活用しています。このデバイスは、特に精密な電圧調整が必要なアナログ回路で広く使用されています。
ポテンショメーターの構造と原理

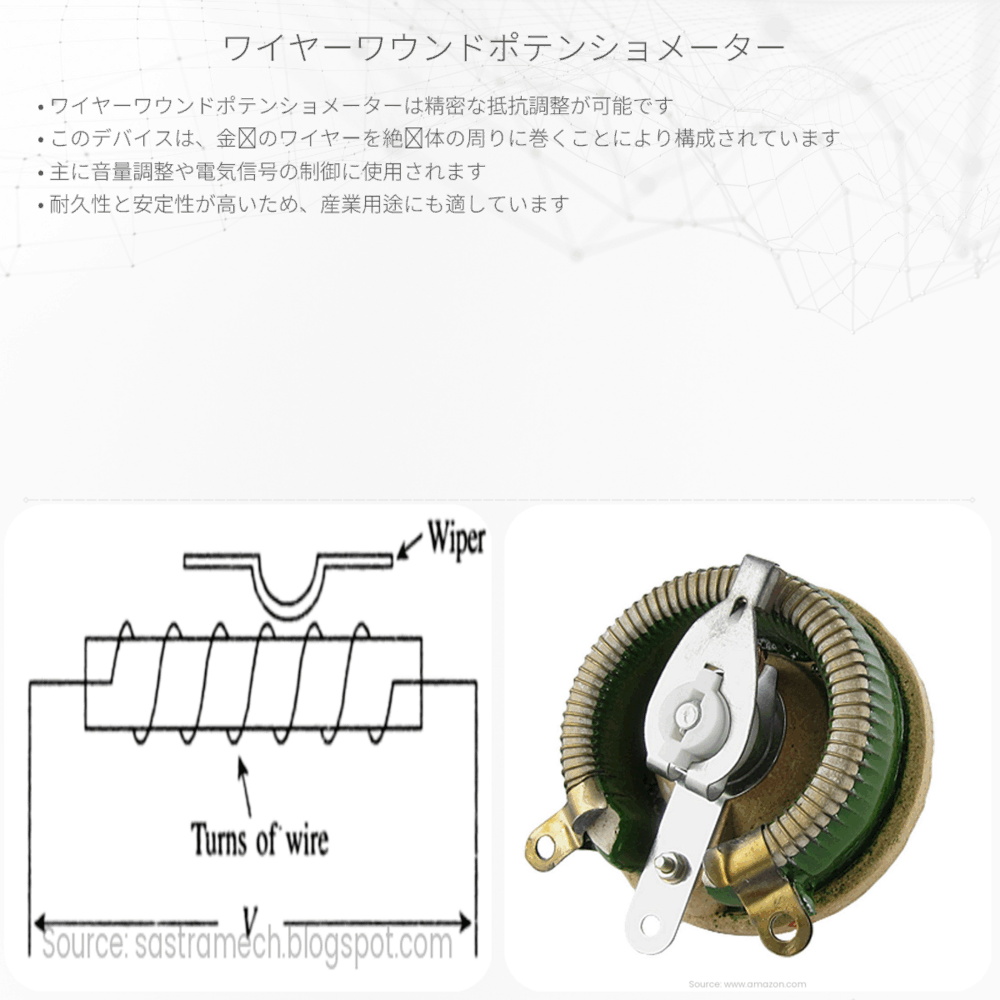

一般的に、ポテンショメーターは、回転または直線的に動かすことができるノブやスライダーが付いた可変抵抗器です。ワイヤーワウンドタイプは、導電性の高い金属線（通常はニクロムや銅）が絶縁体の芯体を巻いている形状をしており、滑らかな抵抗変化を実現します。
- 抵抗体：金属線を絶縁体の芯に巻きつけた構造で、この金属線の長さや巻き数によって全体の抵抗値が決まります。
- ウェイパー（可動接点）：抵抗体の上を滑る接点で、この位置を変えることで、抵抗体のうち、どの部分を回路に含めるかを選択することができます。
- 端子：通常、ポテンショメーターには3つの端子があります。2つは抵抗体の端に接続されており、残る1つはウェイパーに接続されています。
ポテンショメーターを使用する際には、「分圧器」として振る舞わせることが一般的です。端子の一方（A端子）とウェイパー（B端子）を通電させた後、抵抗体の巻き数を変更することで出力電圧（B端子とC端子の電圧）を調整することができます。
ワイヤーワウンドポテンショメーターの利点と欠点
- 利点：
- 高い精度：巻線の抵抗値が均等に分布しているため、細かい調整が可能です。
- 耐久性：金属線を使用しており、長期にわたって安定した性能を維持します。
- 高い耐電力：大きな電力を扱うことができ、電流による熱に強くなっています。
- 欠点：
- コスト：他のタイプのポテンショメーターに比べてコストが高めです。
- サイズ：線を巻く必要があるため、物理的に大きくなりがちです。
- 感度：振動や衝撃に敏感で、それが調整の精度に影響を及ぼす場合があります。
ワイヤーワウンドポテンショメーターは、高い耐久性と精度が求められる工業用途や音響機器、測定器具など、多くの分野で信頼されています。このように電気と磁気の法則を理解することは、実世界における技術的なアプリケーションを理解する上で非常に重要です。そしてそれらは、私たちの日常生活をより豊かで便利なものにするために用いられています。
