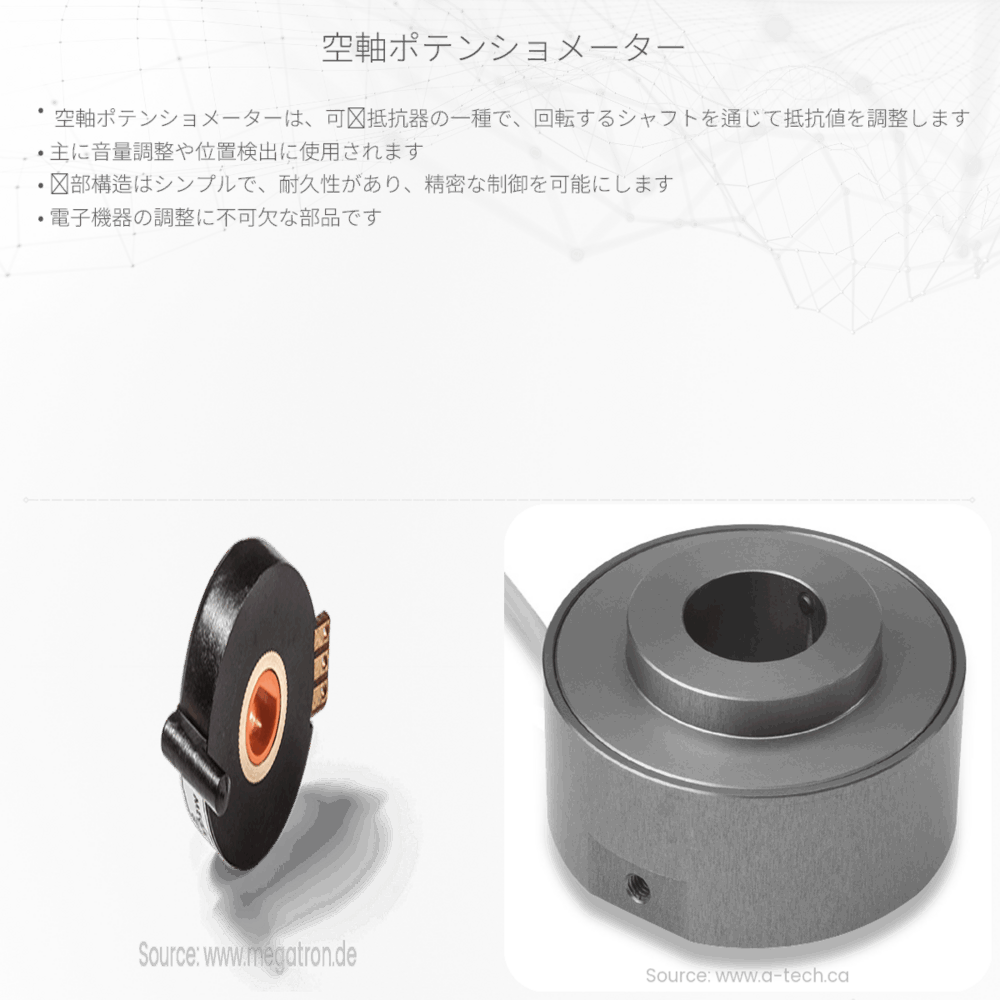

空軸ポテンショメーターは中空軸を特徴とする電子部品で、回路の電圧制御や測定に利用され、ロボティクスや医療機器など様々な分野で応用されます。
空軸ポテンショメーターの原理と応用
空軸ポテンショメーターは、可変抵抗を利用した電子機器です。ポテンショメーターとは、可変の抵抗値を用いて、回路内の電圧を測定したり、制御するためのデバイスの一種です。空軸ポテンショメーターは特に、軸が中空であることが特徴であり、機械的に複雑な配置が要求される場合や、軸の中心に他の部品を配置する必要がある際に用いられます。
空軸ポテンショメーターの構造
基本的なポテンショメーターは、抵抗体と動く接点（スライダーまたはワイパー）、端子から構成されています。電圧分割の原理を利用し、スライダーの位置に応じて出力電圧が変化します。空軸ポテンショメーターもこの原理は同じですが、軸の部分が中空になっている点が異なります。
電圧分割の原理
ポテンショメーターを使用する基本的な原理は電圧分割です。回路は以下のように示すことができます。
- 端子1: ポテンショメーターの一端
- 端子2: ポテンショメーターのもう一端
- 端子3: スライダーから出る端子、出力電圧を取り出します
端子1と端子2には、電源電圧 \( V_{in} \) をかけます。スライダーが抵抗体を移動すると、端子3と端子1の間の抵抗値 \( R_1 \) と、端子3と端子2の間の抵抗値 \( R_2 \) が変わり、それに伴い出力電圧 \( V_{out} \) が以下のように変化します。
\[ V_{out} = V_{in} \left( \frac{R_1}{R_1 + R_2} \right) \]
ここで、\( R_1 + R_2 \) はポテンショメーター全体の抵抗値で、これは変化しません。したがって、スライダーの位置によって \( R_1 \) と \( R_2 \) の比率が変わり、出力電圧 \( V_{out} \) を精密に制御できるのです。
応用例
空軸ポテンショメーターは、そのユニークな構造を生かして、以下のような応用が考えられます。
- ロボット工学: 中央に配線や他の部品を通すことができるため、スペースを有効活用できます。
- 医療機器: 複雑な内部メカニズムを持つ医療機器では、スペースが限られていても正確な位置情報が要求されます。
- 航空宇宙: 限られたスペース内での精密な制御が必要な場合に使用されます。
空軸ポテンショメーターは、これらの分野での利用において、機能性と効率性を大幅に向上させる可能性があります。中空構造により、平面上にのみならず立体的な設計の自由度も高まります。このように、単なる可変抵抗器としてだけでなく、機械設計の幅を広げる重要な部品としての役割も担っているのです。
電子工学において理解するべき重要なコンポーネントの一つとして、空軸ポテンショメーターは物理的な制約を乗り越える革新的な設計を提供します。エンジニアや設計者は、このような部品を使いこなすことで、より高度で実用的な製品を生み出すことが可能になるでしょう。
