永久磁石ステッピングモーターとは、精密な位置決めが可能な電気モーターで、ローターとステーターの相互作用で動作し、多様な産業で利用されています。
永久磁石ステッピングモーターの基礎
永久磁石ステッピングモーター（PMステッピングモーター）は、精密な位置決めや速度制御を必要とする様々な工学的応用で使用される、電気モーターの一種です。この記事では、永久磁石ステッピングモーターの原理と基本的な働きについて紹介します。

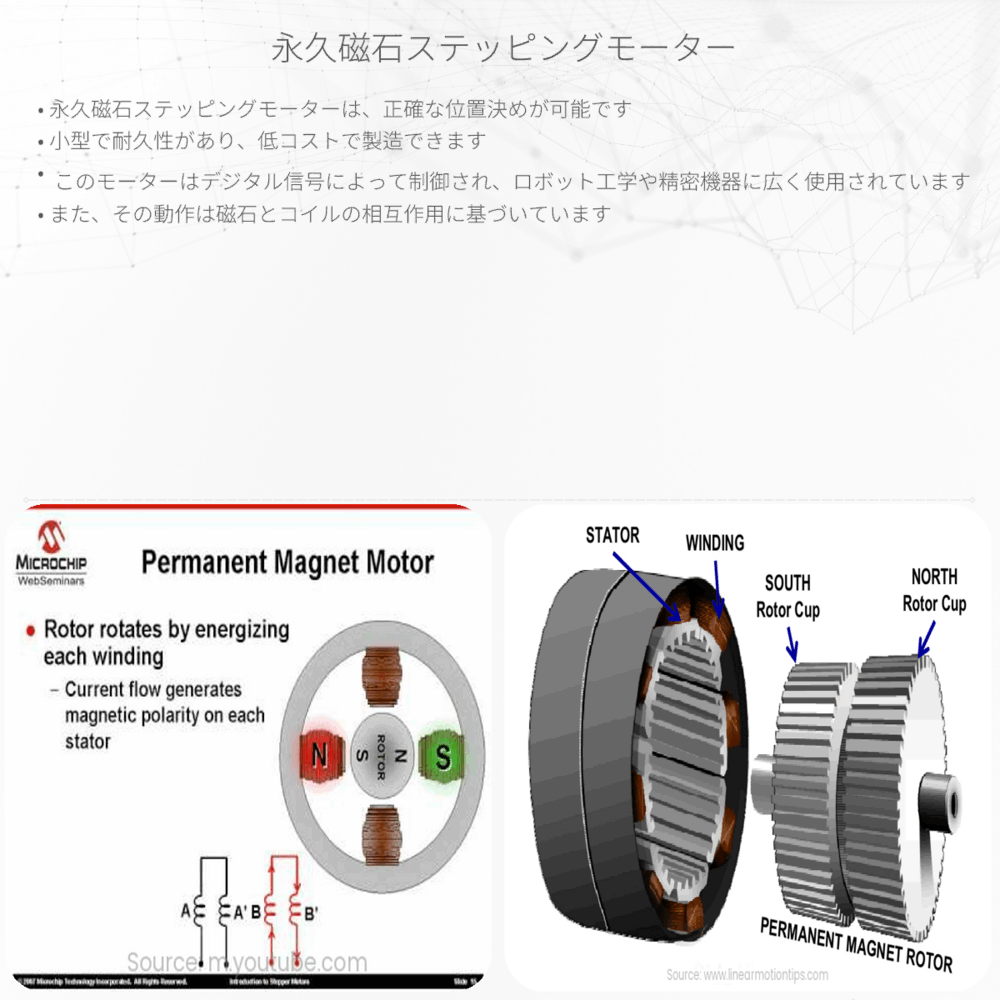

永久磁石ステッピングモーターの構造
永久磁石ステッピングモーターは、その名前が示すように、永久磁石を使用しています。主にローター（回転子）とステーター（固定子）の2つの主要部分から構成されています。
- ローター – モーターの回転部分で、永久磁石でできています。
- ステーター – ローターを取り巻くように配置されたコイルで構成されており、電流を流すことによって磁場を発生させます。
作動原理
PMステッピングモーターの動作は電磁誘導と磁石の相互作用に基づいています。ステーターの各コイルに順番に電流を流すことで、磁場が作り出され、これがローターの永久磁石に作用することでローターが特定の角度ずつ段階的に回転します。この回転の「ステップ」は通常、1.8度から90度の間で定義されています。
ステッピングモーターの種類
ステッピングモーターには、永久磁石タイプ以外にも以下のような種類があります。
- 変数リラクタンス（VR）ステッピングモーター
- ハイブリッドステッピングモーター
これらはそれぞれ異なった特性を有しており、適用されるアプリケーションに応じて選ばれます。
永久磁石ステッピングモーターの利点
- 単純な制御 – ステップ角が決まっているため、簡単に位置決めが可能です。
- 高い信頼性 – ブラシレスであるため、摩耗が少なくメンテナンスが容易です。
- 良好なトルク – 水平出力範囲が広く、低速でも十分なトルクを提供します。
応用分野
精密な制御が可能なため、永久磁石ステッピングモーターは多くの分野で使用されています。例えば、プリンターやスキャナーの紙送り機構、CNCマシン、ロボットアーム、時計やカメラのズーム機能などがあります。
この記事では、永久磁石ステッピングモーターの基本的な理解を提供しましたが、物理学と工学が融合するこの分野は、さらに深く学ぶ価値がある興味深いトピックです。
