差動電流センサーは電流の流入量と流出量を監視し、漏電や短絡を検出する安全な装置であり、多様な応用が可能です。
差動電流センサーとは

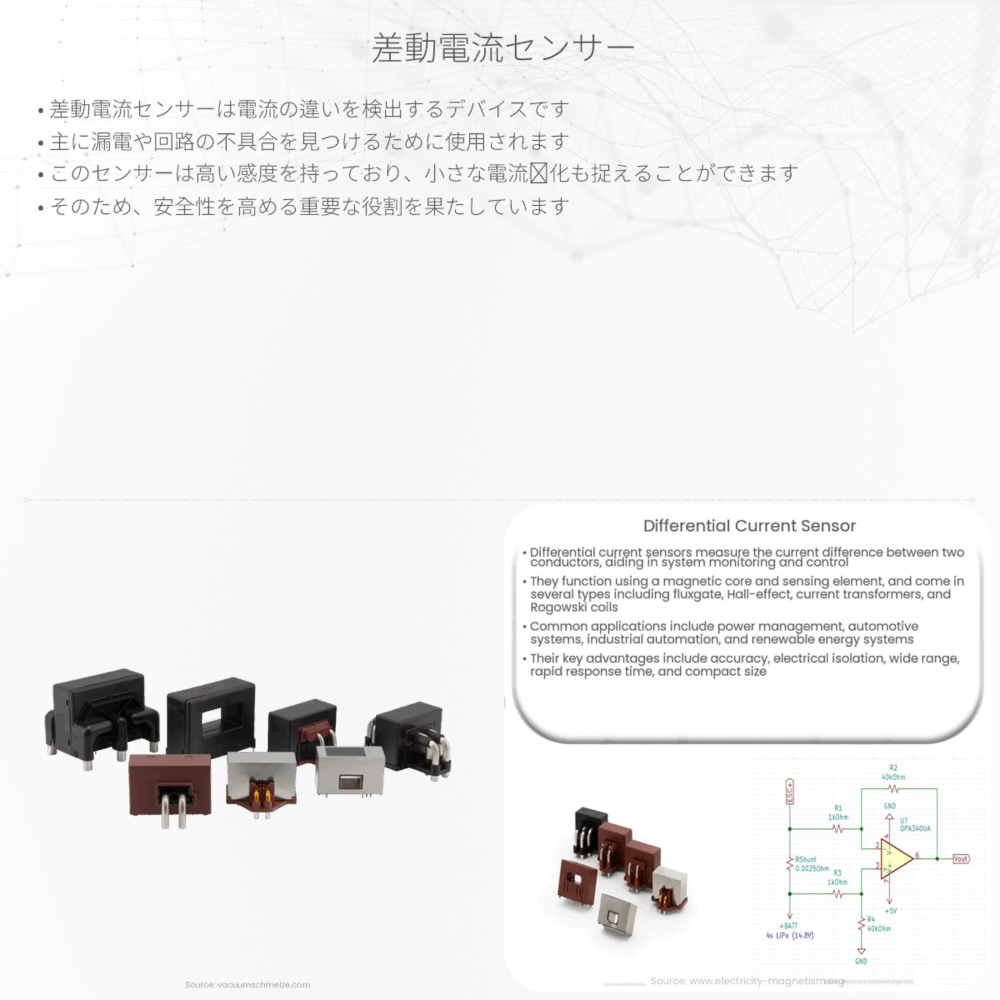

差動電流センサー（Differential Current Sensor）は、電流の流れを監視し、回路内の異常を検出する重要な装置です。電気回路において過剰な電流が流れると、熱による損傷や火災のリスクが高まります。そこで、差動電流センサーが活躍するのです。このセンサーは、特に漏電ブレーカーや地絡保護装置などの安全装置に組み込まれています。
差動電流センサーの原理
差動電流センサーの基本原理は、「キルヒホッフの電流則」に基づいています。この法則は、ある節点（電気回路の接続点）に流入する電流の合計は、流出する電流の合計と等しいというものです。差動電流センサーは、正常な状態では、回路を流れる電流の流入量と流出量が等しいことを検出します。
しかし、もし電流のどこかで漏れが発生すると、流入量と流出量に差異が生じます。差動電流センサーはその差異を検知し、回路に異常があることを示すシグナルを出すのです。この仕組みにより、漏電や短絡を早期に検出し、機器の損傷や火災を防ぐことが可能になります。
差動電流センサーの技術
差動電流センサーにはいくつかの型がありますが、多くは「変流器（CT：Current Transformer）」を核とした技術を使用しています。変流器は、電流を感知してそれをプロポーショナルな小さな電流に変換するデバイスです。一般的に、差動電流センサーは変流器を用いて、流入電流と流出電流の差を検知します。
センサーの一部分には一次巻線があり、もう一方には二次巻線があります。流入する電流は一次巻線を通り、流出する電流は二次巻線を通ります。正常状態の場合、一次巻線と二次巻線から得られる信号は互いに打ち消し合い、センサーは小さなまたはゼロの電流を検出します。これは、流入電流と流出電流が等しいためです。
しかし、漏電が発生した場合、一次巻線と二次巻線の間に電流の不均衡が生じます。センサーはこの不均衡を検知し、信号を出力します。通常、この出力信号はさらなる処理のために電子回路に送られ、必要があれば警報を発するか、回路を遮断します。
差動電流センサーの応用
- 家庭や産業施設における漏電ブレーカー
- 電子機器での短絡保護
- 医療機器の安全監視
- 自動車業界でのバッテリー管理システム
まとめ
差動電流センサーは電気安全の要です。電流の異常を検知し、設備や生命を危険から守るために不可欠な役割を果たしています。このセンサーのおかげで、私たちはより安全な電気環境で生活し、働くことができるのです。
