オープンループ電流センサの原理とその応用
現代の電気工学において、電流の測定は不可欠なプロセスです。オープンループ電流センサは、そのような測定の中でも特に負荷に影響を与えずに電流値をモニターするために広く使用されている装置の一つです。
オープンループ電流センサの基本
オープンループ電流センサは、被測定電流が流れる導体に接触せずにその電流値を検出する非接触型センサです。このセンサの根底にあるのはアンペールの法則で、電流が流れると周囲に磁場を発生させるという現象を利用しています。
センサ内のコアと呼ばれる部材は、通過する電流によって生じる磁場に反応します。これにより、コア内部で電磁誘導が起こり、それに比例した電圧が発生します。この電圧を読み取ることで、オリジナルの電流値を検出できるのです。

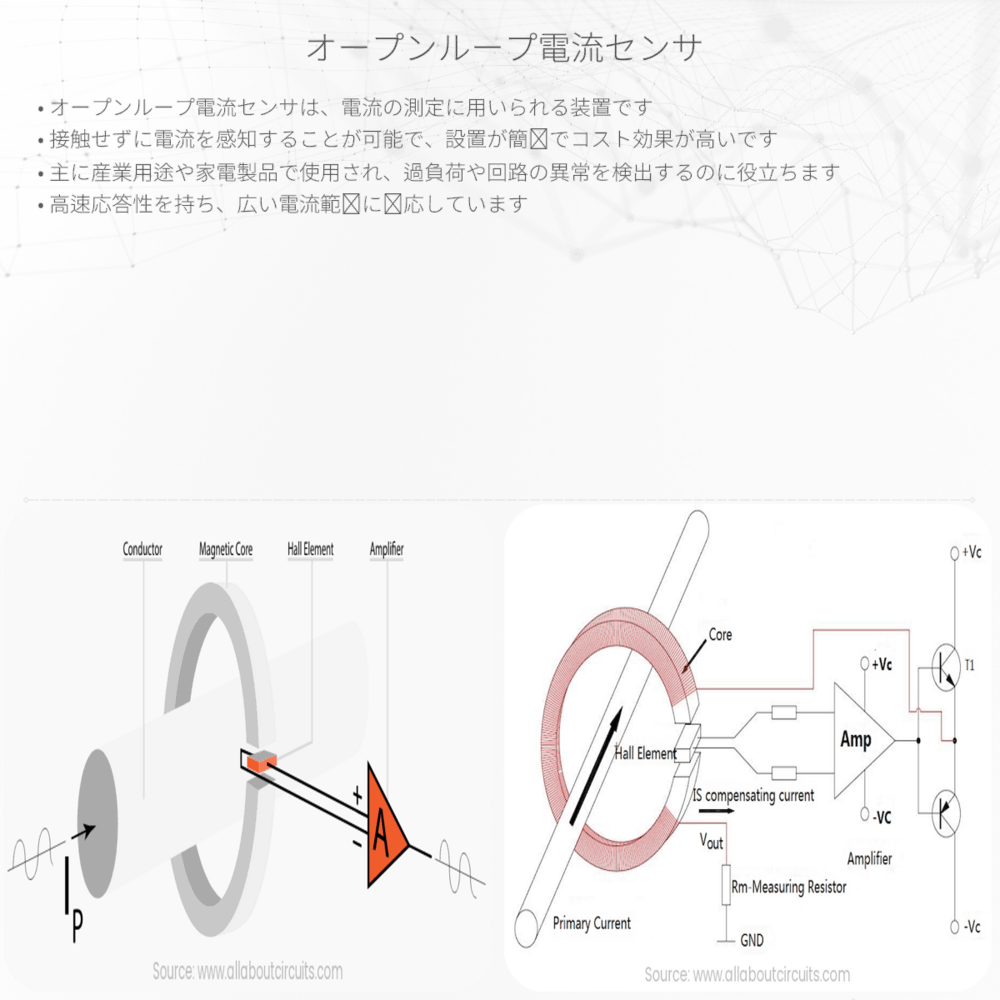

オープンループ電流センサの構成
主な構成要素は以下の通りです：
- 磁気コア – 通過する電流による磁場を検出するための部品。
- ホール素子 – 磁場のありなしを電圧変化に変換するセンサ。
- 電子回路 – ホール素子からの電圧を処理し、アナログやデジタルの出力信号に変換します。
オープンループ電流センサの利点
オープンループ電流センサは、異なる種類の回路やアプリケーションで多くの利点を提供します：
- 非接触測定が可能であり、被測定回路への影響が非常に少ない。
- 広範囲の電流値に対応し、高い測定範囲を持つ。
- 高速応答性があり、瞬時の電流変化にも追従できる。
- 設置が容易で、既存の回路に簡単に組み込むことができる。
オープンループ電流センサの応用
オープンループ電流センサは、産業、自動車、家庭電化製品など、様々な分野での電流測定に応用されています。例えば、変電所における過電流の検出、バッテリー管理システムにおける電流モニタリング、またモーター制御における正確な電流測定など、幅広い用途で利用されています。
オープンループ電流センサの開発と改良は、より効率的な電力管理と安全性の向上に寄与し、今後も多くの技術革新の一翼を担うことでしょう。物理と工学の融合が生み出す、このような先進技術を学ぶことで、我々の周囲にある電気の世界をさらに深く理解する手助けとなります。
