오픈루프 전류 센서 개요, 작동 원리 및 홀 효과 활용, 산업별 응용법, 그리고 장단점에 대한 심층 분석을 제공합니다.
오픈루프 전류 센서란?
오픈루프 전류 센서는 전기 회로에서 흐르는 전류의 크기를 간접적으로 측정하는 장치입니다. 이 센서는 관통하는 전류에 의해 발생하는 자기장을 감지하여 전류값을 산출합니다. 측정 방식이 비접촉식이기 때문에 전류를 직접적으로 건드리지 않아도 되는 장점이 있습니다. 오픈루프 센서는 전류의 크기를 측정할 때 간단하고 안정적인 방식을 제공합니다.

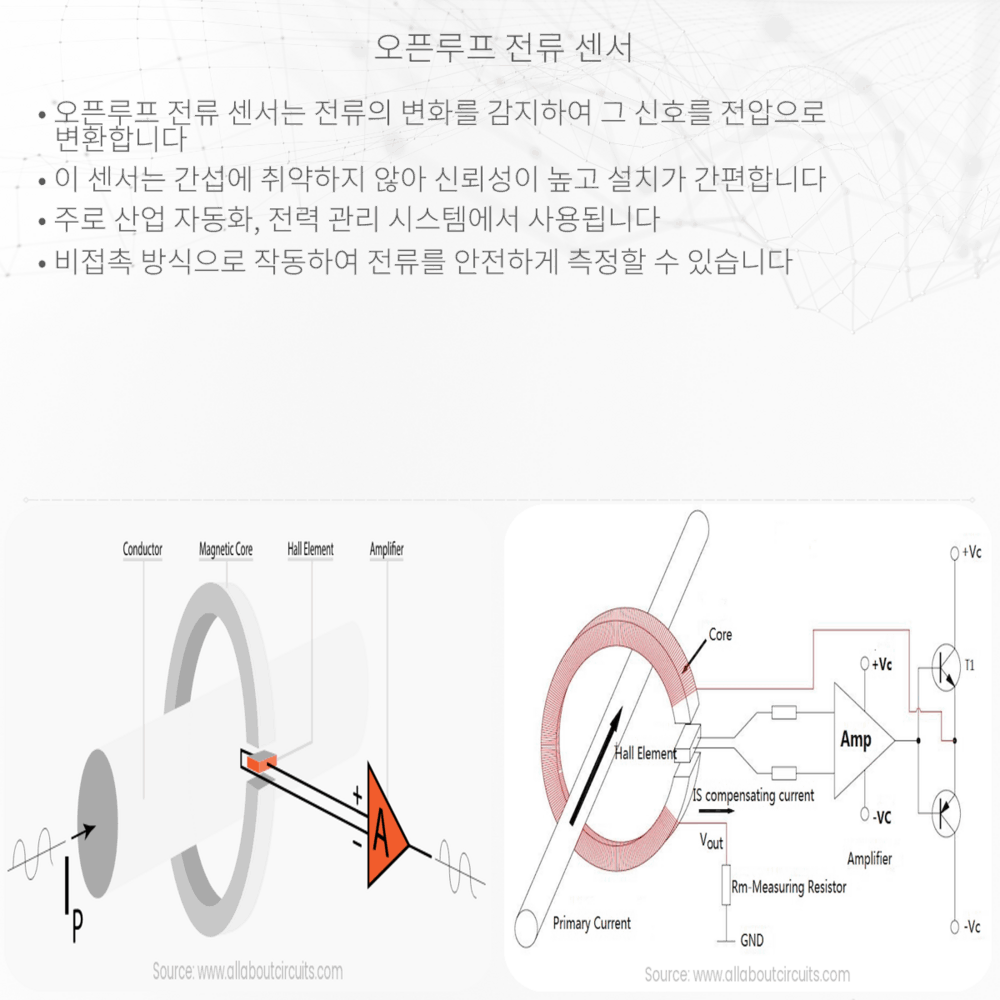

오픈루프 전류 센서의 작동 원리
오픈루프 전류 센서는 주로 홀 효과(Hall effect) 원리를 이용합니다. 전류가 센서를 관통할 때, 발생하는 자기장은 홀 센서를 통과하고, 이로 인해 홀 전압이 발생합니다. 이 홀 전압은 원래 흐르고 있던 전류의 크기와 비례적인 관계를 가지게 됩니다. 홀 센서는 이러한 전압 변화를 감지하여 전류의 크기를 결정하게 됩니다.
- 전류를 흐르게 하는 도선 가까이에 위치한 홀 센서를 두면, 도선 주변에 발생하는 자기장을 감지할 수 있습니다.
- 홀 센서는 자기장의 세기에 비례하여 홀 전압을 발생시킵니다.
- 센서는 이 전압을 측정하고 처리하여, 원래의 전류값을 나타내는 신호로 변환합니다.
오픈루프 전류 센서의 응용
오픈루프 전류 센서는 다양한 산업에서 응용할 수 있습니다. 에너지 관리, 자동차, 전력 시스템 및 제어 시스템 등 다양한 분야에서 중요한 역할을 합니다.
- 전력 시스템에서 변압기나 스위치기어 같은 장치의 모니터링에 사용되어 과전류를 감지합니다.
- 자동차 산업에서는 배터리 관리 시스템(BMS)에 사용되어 배터리의 충전상태(SoC)와 건전성(SoH)을 측정하는 데에 쓰입니다.
- 산업 자동화에서는 모터 제어 및 과부하 보호 장치로 활용되기도 합니다.
오픈루프 전류 센서의 장단점
오픈루프 방식은 설치가 간편하고 비용 효율적이라는 장점이 있습니다. 전류 경로에 직접적으로 개입하지 않기 때문에 고전압이나 고전류를 측정하는 데 적합합니다. 하지만, 온도 변화나 외부 자기장의 영향을 받을 수 있으므로, 오픈루프 센서의 정확성이나 장기적인 안정성은 폐루프 센서에 비해 상대적으로 낮을 수 있습니다.
- 장점:
- 비접촉식 측정 방법으로 고전류 및 고전압 측정에 안전합니다.
- 설치가 간단하며, 유지보수 비용이 절감됩니다.
- 회로 설계가 단순하여 비용 효율적인 솔루션을 제공합니다.
- 단점:
- 외부 자기장이나 온도 변화에 민감할 수 있습니다.
- 폐루프 전류 센서에 비해 정확도가 다소 떨어질 수 있습니다.
- 장기적인 성능의 안정성에 영향을 받을 수 있습니다.
핵심적으로, 오픈루프 전류 센서는 현대 전기 전자 시스템에서 필수적인 부품 중 하나입니다. 이를 통해 사용자는 전류를 안전하고 정확하게 측정할 수 있으며, 다양한 응용분야에서 효율적인 전력 관리 및 보호 기능을 수행할 수 있습니다.
