渦電流センサーは非接触式で導体の特性を検出する装置、様々な工業応用で品質管理や非破壊検査に利用されます。
渦電流センサーとは？
渦電流センサーは、非接触で導体の特性を検出するのに使用される装置です。この技術は電磁誘導の原理に基づいており、物質の性質や状態の変化を検出することが可能です。渦電流とは、導体内部に発生する閉じたループの電流のことを指します。これらの電流は、導体が時間とともに変化する磁場にさらされるときに誘導されます。

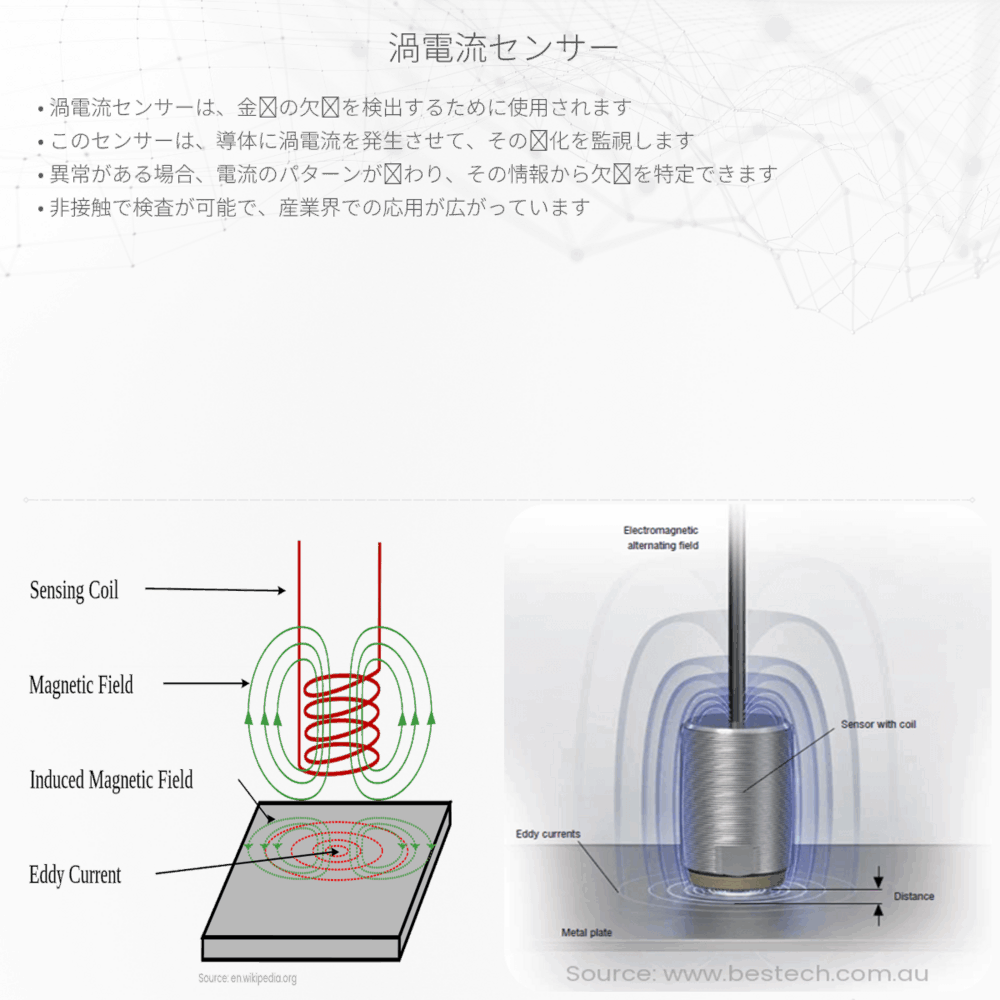

渦電流の原理
渦電流センサーの動作原理は、ファラデーの電磁誘導の法則に基づいています。この法則は、磁場が時間とともに変化するとき、その磁場によって電気伝導体の周りに電圧が生成されると述べています。生成された電圧は、導体内部に渦電流として知られる電流を引き起こします。渦電流は、次のような式で表されます。
\[E = – \frac{d\Phi_B}{dt}\]
ここで、\(E\) は誘導起電力（電圧）、\(\Phi_B\) は磁束、\(t\) は時間です。この式から、磁束の時間変化率が大きくなればなるほど、より強い渦電流が生じることがわかります。
渦電流センサーの応用
渦電流センサーは多くの工業分野で用いられています。例えば、金属の厚みを測定したり、材料の欠陥を探知したり、導電性の変化を検出するのに利用されます。航空宇宙産業では、飛行機の機体の整合性をチェックするのに使用されることもあります。また、自動車業界では、エンジンの部品の摩耗状態を監視するために使用されます。
- 厚みの測定: 導体の厚みが異なると、それぞれに誘導される渦電流の強さも変わります。これにより、センサーは非破壊的に材料の厚さを測定できます。
- 亀裂や欠陥の検出: 内部の亀裂や欠陥は渦電流のパターンに影響を与えます。変化したパターンを解析することで、欠陥の位置と大きさを識別できます。
- 導電性の監視: 材料の導電性が変わると渦電流の発生も変化します。センサーはこれを検出して、材料の性質や状態の変化を監視することができます。
渦電流センサーの利点
渦電流センサーには多くの利点があります。主な利点は、非接触での測定能力、即時のフィードバック提供、高感度、そして装置自体の耐久性です。これらの特性により、渦電流センサーは破壊的でない検査が必要な多くの産業で頼りにされています。
まとめ
渦電流センサーはファラデーの電磁誘導の法則に基づく強力なツールであり、非破壊検査や品質管理の分野で広く応用されています。その高精度かつ非侵攻性の特性により、エンジニアや技術者にとって重要な診断装置となっています。
