에디 전류 센서란 변화하는 자기장 속에서 도체 내부에 유도되는 전류를 감지하는 기기로, 산업적 비파괴 검사와 품질 관리에 핵심적입니다.
에디 전류 센서 소개
에디 전류(Eddy current)란 도체 내부에 유도되는 소용돌이치는 전류를 말합니다. 이 현상은 프랑스 물리학자 레옹 푸코(Leon Foucault)가 1851년에 발견했으며, 도체가 변화하는 자기장 속에서 움직일 때 또는 변화하는 자기장이 도체를 통과할 때 발생합니다. 에디 전류는 전자기 유도의 한 형태로, 패러데이의 법칙(Faraday’s law)에 의해 설명될 수 있습니다.
이 원리를 이용하는 에디 전류 센서는 금속의 결함, 두께, 전도성 등을 비접촉으로 검출하는 데 사용됩니다. 예를 들어, 에디 전류 센서는 항공기의 기체 검사나, 자동차의 페인트 코팅 두께 측정, 정밀 기계 부품의 표면 검사 등 다양한 산업 분야에 활용됩니다.

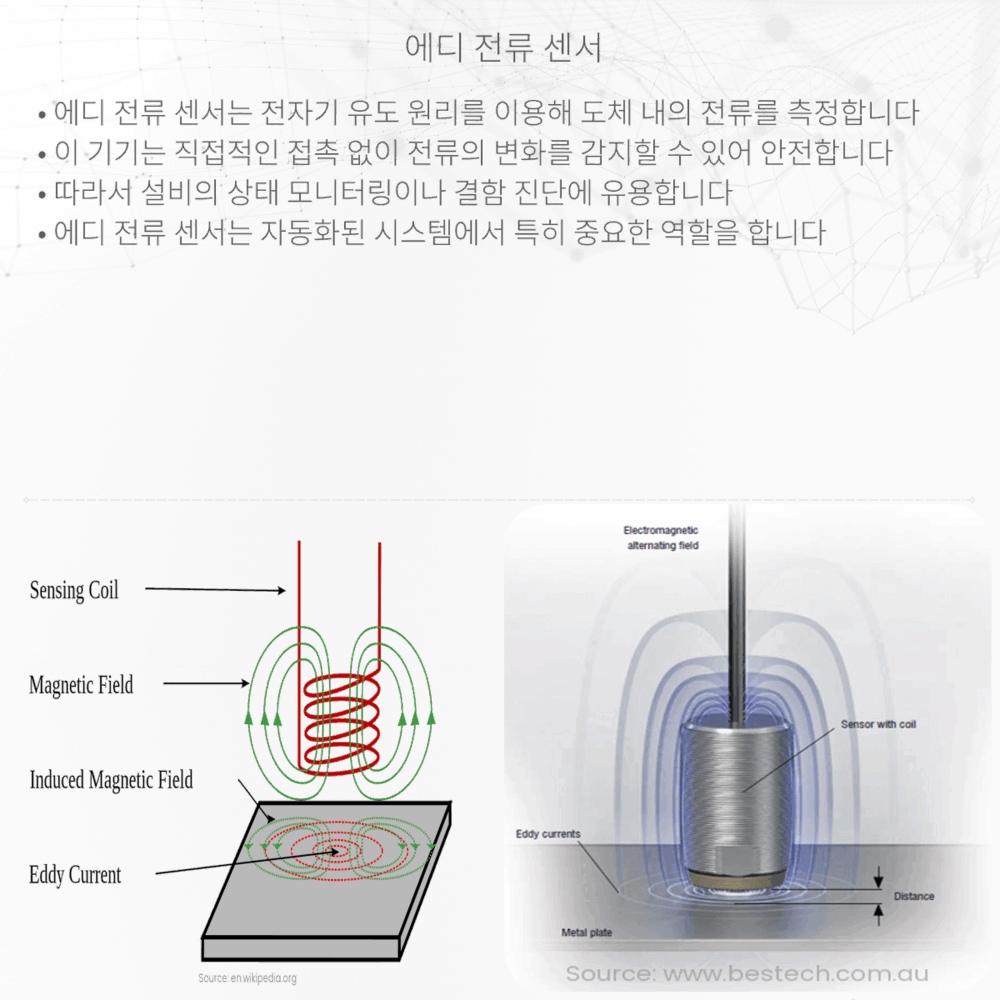

에디 전류 센서의 작동 원리
에디 전류 센서는 크게 코일과 자기장, 도체의 세 부분으로 구성되어 있습니다. 코일에는 교류(AC) 전압이 인가되면서 동시에 변화하는 자기장을 생성합니다. 이 자기장이 도체(금속 등)와 상호작용할 때 도체 내부에 에디 전류가 유도됩니다. 그 결과, 도체 내부에 발생한 에디 전류는 코일에 영향을 미치는 신호를 만들어내게 됩니다.
- 도체가 존재하면 에디 전류가 유도되고, 그 반대의 경우 시스템은 도체 없이 변화하는 자기장만 감지합니다.
- 도체의 전기적 특성(예: 전도성, 투자율)과 물리적 특성(예: 거리, 두께)에 따라 그 효과가 달라집니다.
- 센서의 반응에 변화가 감지되면 이는 도체의 결함이나 물성 변화를 나타내는 징후로 해석됩니다.
에디 전류는 다음과 같은 패러데이의 법칙에 의해 수학적으로 설명될 수 있습니다:
- 변화하는 자기장은 도체 내부에 전기적으로 폐쇄된 경로를 따라 전류를 유도합니다.
- 유도된 전류의 방향은 원래의 자기장 변화를 상쇄하려는 방향으로 작동합니다(렌츠의 법칙).
- 유도된 전류의 크기는 자기장의 변화율에 비례하여 증가합니다.
적용 예
에디 전류 센서는 산업 현장에서 비파괴 검사(Non-destructive Testing, NDT) 도구로 널리 사용됩니다. 예를 들어, 금속 파이프나 자동차 부품의 균열을 찾거나, 금속 코팅의 두께를 측정하는 데 주로 쓰입니다. 또한, 보안 검색대에 이용되어 개인이 소유한 금속 물체를 탐지하는 데 활용될 수도 있습니다.
최근에는 스마트 센서 기술의 발달로 에디 전류 센서가 더욱 복잡하고 혁신적인 응용 분야로 확장되고 있습니다. 예를 들어, 실시간으로 제조 공정을 모니터링하여 제품의 품질을 검증하거나, 다양한 환경에서 재료의 특성을 분석하는 등의 다양한 기능에 사용됩니다.
에디 전류 센서의 정확성과 신뢰성은 계속해서 개선되고 있으며, 이에 따라 산업의 여러 분야에 걸쳐 그중요성이 커지고 있습니다. 따라서 이 기술을 이해하고 활용하는 것은 물리학과 공학의 결합을 통해 더 나은 세상을 만드는 데 중요한 역할을 할 수 있습니다.
