差動リレーとは電力システムの保護装置で、トランスフォーマーやジェネレーター等の異常を監視し、故障時迅速に切断します。
差動リレーとは何か
差動リレーは電気工学の世界で使用される重要な保護装置です。これは特に電力システムにおいて、異常が発生した場合に重要な機器を保護するために使われます。差動リレーの主な役割は、トランスフォーマーやジェネレーターなどの重要な電気機器内での短絡（ショート）や他の種類の電気的障害を検出し、それに応じて回路を迅速に切断することにあります。これにより、機器に損傷を与える可能性のある過電流を防ぎます。

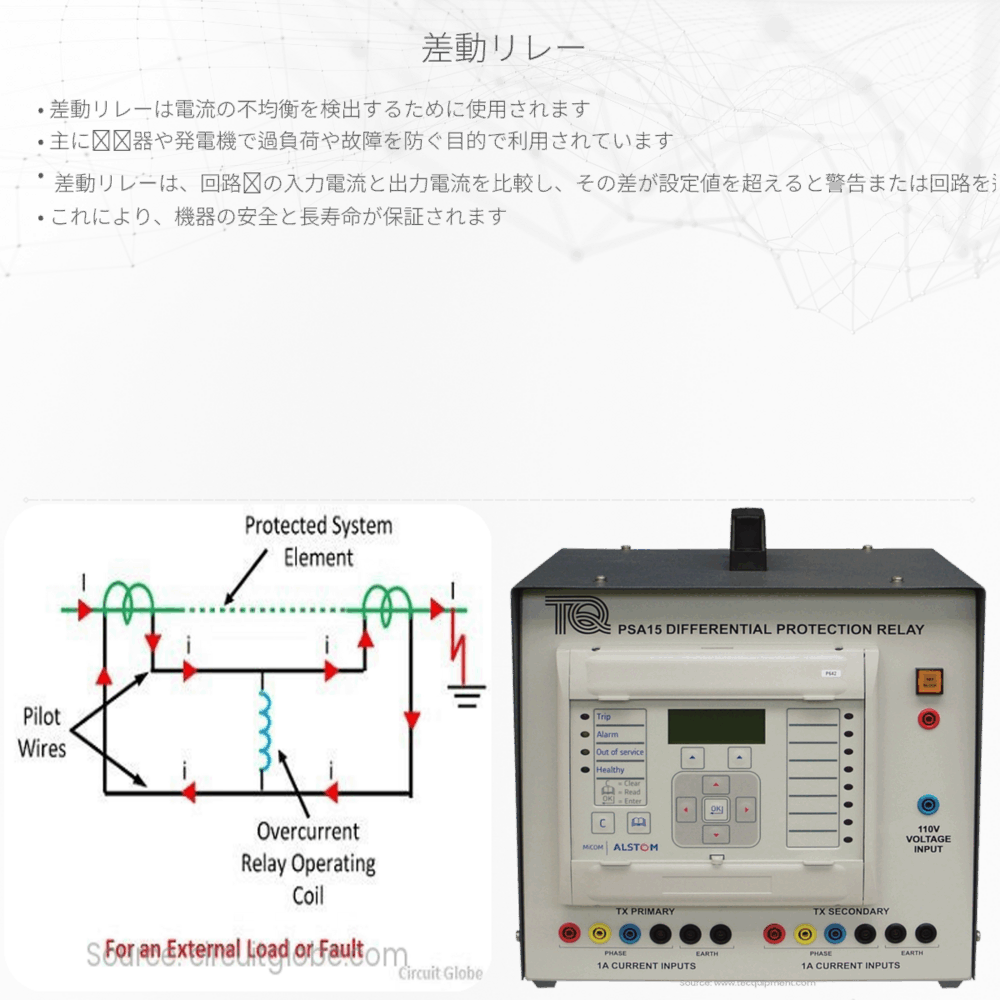

差動リレーの原理
差動リレーの動作原理は、受け入れる電流と供給する電流の比較に基づいています。これは基本的にオームの法則に従っており、正常な運用状態では、装置に流れ込む電流と流れ出る電流は等しくなければなりません。差動リレーはこれら二つの電流の差（差動電流）を監視し、何らかの不一致があれば、障害が発生していると判断します。
数学的には、次のように表現されます：
- 入力電流 = I入力
- 出力電流 = I出力
- 差動電流 = I差動 = I入力 – I出力
差動リレーは I差動 が設定したしきい値を超えた際に動作します。
差動リレーの応用
差動リレーは電力系統内の保護に広く使われており、トランスフォーマー、発電機、または大規模な配電装置において内部故障からの速やかな分離を確実にします。高価な機器に対する損傷を制限し、火災やその他の安全に関わるリスクを低減するためには、迅速かつ正確な検出が必要不可欠です。
差動リレーの設定
差動リレーを正確に機能させるためには、しきい値を適切に設定することが重要です。設定が低すぎると、正常な変動によって、誤動作を起こす可能性があります。逆に、設定が高すぎると、実際の障害を見逃す可能性が生じます。このため、保護対象となる電気機器の正確な電流評価が必要であり、しきい値は機器の設計、環境、および使用される電流のパターンに基づいて調整されなければなりません。
まとめ
差動リレーは電力システムで不可欠な保護装置として機能し、価値のある機器を電気的異常から保護します。その精密な検出機能により、機器の損傷や安全リスクを最小限に抑えることができ、信頼性の高い電力供給を維持するために重要な役割を果たします。
