차동 릴레이의 기본 개념, 작동 원리, 응용 분야를 탐구하여 전력 시스템의 보호 기능을 극대화하는 방법을 알아보세요. 변류기 설치와 보정의 중요성도 포함됩니다.
차동 릴레이의 기본 개념과 작동 원리
차동 릴레이는 전력 시스템 보호에 널리 사용되는 중요한 장치 중 하나로, 특히 변압기, 발전기, 그리고 고전압 전송선의 보호에 필수적입니다. 이 장치는 전기 회로 내에서 고장이 발생했을 때, 정상적인 운전 조건과 고장 조건 사이의 전류 차이를 감지하여 고장 지점을 신속하게 차단하는 역할을 합니다. 차동 릴레이의 기본 원리는 간단하면서도 매우 효과적입니다.
작동 원리

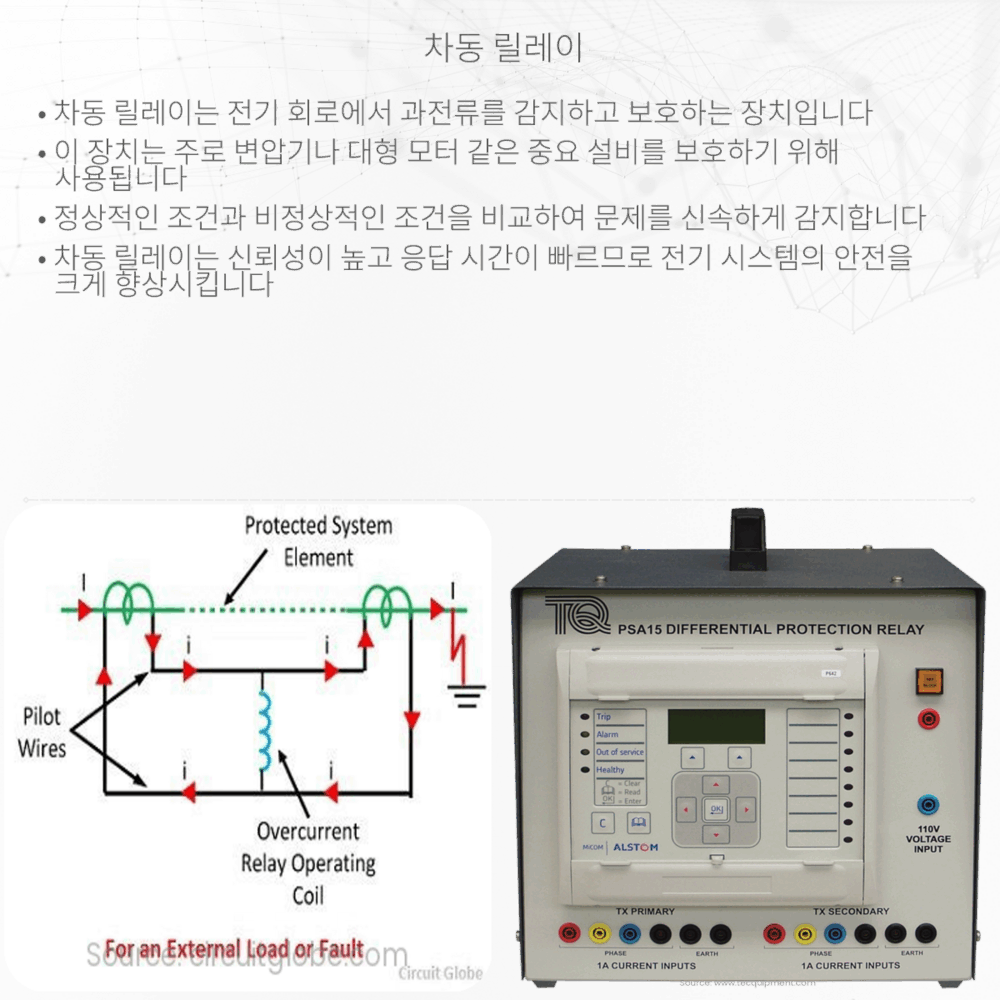

차동 릴레이의 작동 원리는 ‘차동 보호 원리’에 기반을 두고 있습니다. 이는 전력 시스템의 특정 부분에 공급되는 전류와 해당 부분에서 빠져나가는 전류 사이의 차이를 계산하여 고장 여부를 판단하는 방식입니다. 정상적인 조건에서는 이 두 전류의 합은 거의 0에 가깝습니다. 하지만, 고장이 발생하면 고장 지점을 통해 누설되는 전류 때문에 두 전류 사이에 차이가 발생합니다. 차동 릴레이는 이 차이를 감지하여 고장이 발생했음을 알리고, 필요한 보호 조치를 취합니다.
차동 릴레이 시스템은 주로 세 가지 주요 구성 요소로 이루어져 있습니다: 변류기(CT), 차동 릴레이 장치, 그리고 차단기. 변류기는 고전압 전류를 측정 가능한 저전압 전류로 변환하는 역할을 하며, 이를 통해 차동 릴레이가 전류의 차이를 정확하게 감지할 수 있게 합니다. 차동 릴레이 장치는 변류기로부터의 신호를 분석하여 고장 조건을 판단하고, 이에 기반하여 차단기를 제어하여 고장 지점을 신속하게 분리시킵니다.
차동 릴레이의 정확한 작동을 위해서는 변류기의 정확한 설치와 보정이 매우 중요합니다. 변류기의 비율과 극성이 정확히 일치하지 않으면, 차동 릴레이는 정상 조건에서도 고장으로 오인할 수 있으며, 이는 불필요한 차단과 시스템의 불안정성을 초래할 수 있습니다. 따라서, 변류기의 선택과 설치는 차동 릴레이 시스템의 성공적인 구현에 있어 핵심적인 요소입니다.
차동 릴레이의 응용
차동 릴레이는 그 유용성과 효과성 덕분에 다양한 전력 시스템 구성요소의 보호에 적용됩니다. 변압기 보호는 가장 일반적인 응용 분야 중 하나로, 변압기 내부의 단락 고장이나 지락 고장 같은 이상 상황을 신속하게 감지하고 차단하여 변압기를 보호합니다. 또한, 발전기와 모터 보호, 고전압 및 중전압 전송선 보호에도 널리 사용됩니다. 이러한 시스템에서 차동 릴레이는 고장 발생 시 기계적 및 전기적 손상을 최소화하고, 전력 공급의 신뢰성을 유지하는 데 필수적인 역할을 합니다.
차동 릴레이의 또 다른 중요한 응용은 버스 바 보호입니다. 버스 바는 전력 시스템 내에서 여러 회로가 연결되는 중요한 접점으로, 이 지점에서 발생할 수 있는 고장은 전체 시스템에 심각한 영향을 미칠 수 있습니다. 차동 릴레이는 이러한 중요한 지점들에서 발생할 수 있는 고장을 신속하게 감지하고 차단하여, 전력 시스템의 안정성과 신뢰성을 보장합니다.
결론
차동 릴레이는 전력 시스템 내에서 고장을 신속하게 감지하고 차단함으로써 변압기, 발전기, 전송선 등의 중요한 구성요소를 보호하는 데 필수적인 장치입니다. 이 장치의 핵심은 전류의 차이를 감지하는 능력에 있으며, 이를 통해 고장 발생 시 전력 시스템의 손상을 최소화하고 전력 공급의 안정성을 유지할 수 있습니다. 차동 릴레이의 성공적인 구현과 운영은 변류기의 정확한 선택, 설치, 그리고 정확한 보정에 크게 의존합니다. 따라서, 전력 시스템 설계와 운영에 있어 차동 릴레이 시스템의 적절한 관리와 유지보수는 매우 중요합니다. 차동 릴레이의 효과적인 사용은 전력 시스템의 신뢰성과 효율성을 크게 향상시키며, 최종적으로는 안정적인 전력 공급을 통한 사회 및 경제적 이익을 증대시킵니다.
