インピーダンスリレーは電力系統の過電流や短絡事故を検出し保護する高精度の装置で、安全性確保に貢献します。
インピーダンスリレーとは
インピーダンスリレーとは、電力システムにおいて過電流や短絡事故が発生した際に、それを検出し保護するための重要な保護装置です。このリレーは、変電所や発電所などの高電圧システムにおいて特に重要です。

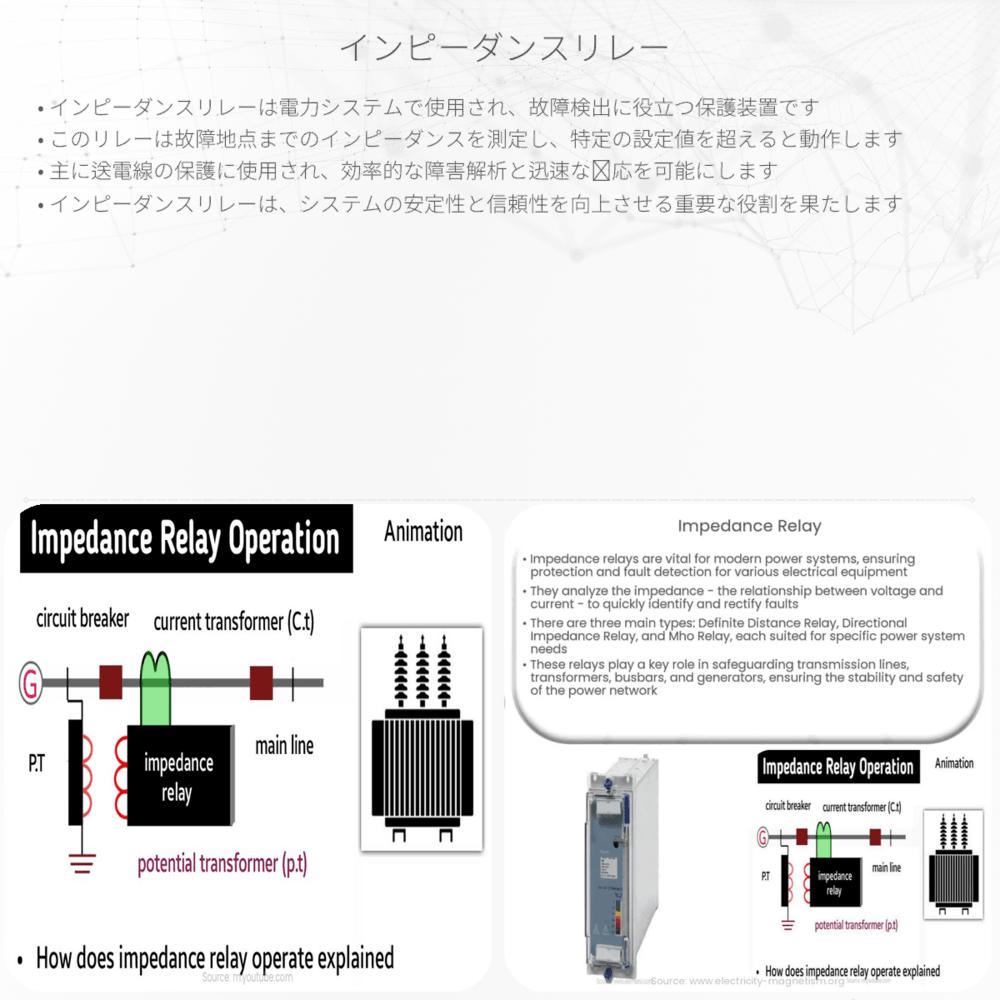

インピーダンスリレーの作動原理
インピーダンスリレーは、事故発生時に流れる電流と電圧の比率を監視し、その比率から電気回路のインピーダンスを算出します。通常、事故がないときは、インピーダンスはほぼ一定ですが、短絡事故などが発生するとインピーダンスが大きく変化し、その変化をリレーが感知して作動します。
インピーダンスの計算式は以下の通りです：
- V: 電圧
- I: 電流
- Z: インピーダンス
\[ Z = \frac{V}{I} \]
インピーダンスリレーの特徴
一般的な過電流リレーよりも精度が高く、事故地点からの距離に応じて作動する距離リレー機構を持っています。このため、リレーの設定を正確に行うことで、事故が発生した箇所の電気的距離を即座に検出し、局所的な保護を実現することが可能になります。
インピーダンスリレーには次のような特徴があります。
- 事故検出の精度が高い。
- 指定された範囲のみを保護するため、系統全体に影響を与えにくい。
- 設定値によっては、遠方で起きた事故から近くの健全な部分を保護できる。
インピーダンスリレーの利用
インピーダンスリレーは、長距離の送電線路や高価な電力設備を保護するために、世界中の電力システムで広く利用されています。設備の安定した運用と事故時の迅速な対応を実現するために、各国の電力会社や工場などがthis important protective equipment at their facilities.
また、インピーダンスリレーは、再生可能エネルギー源からの電力の統合にも寄与します。例えば、太陽光発電や風力発電のような変動が激しい電力源を、安全かつ効率的に既存の電力システムに統合する際に重要な役割を果たします。
まとめ
インピーダンスリレーは、電力系統の信頼性を維持するために不可欠な保護装置であり、事故から重要な電力インフラを守るための精密な技術です。この装置は、電気工学の理論を応用した実用化された例として、物理学と工学の交差点に位置します。
