位相順序リレーは、三相交流電力システムで正しい電源の位相順序を監視し、逆順序時に損害を防ぐ保護機器です。
位相順序リレーとは

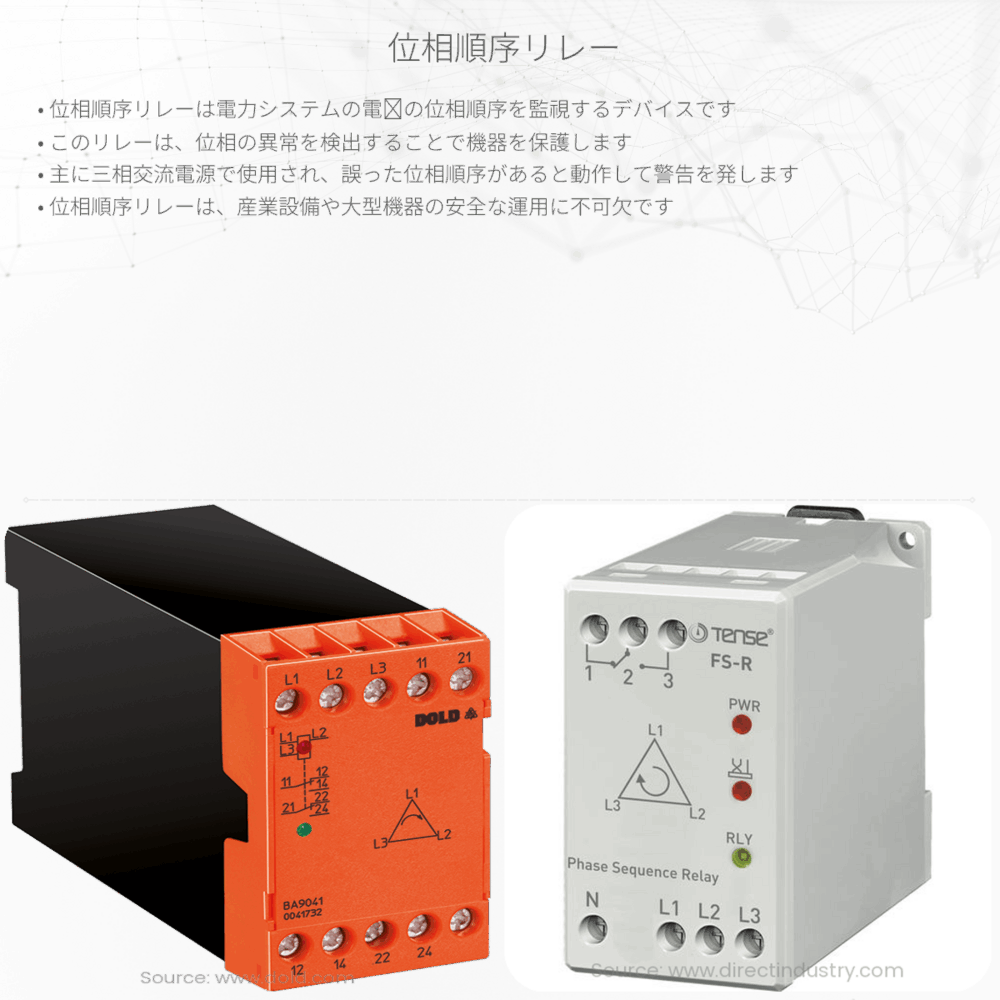

位相順序リレー（Phase Sequence Relay）とは、電力システムにおいて電源の位相順序を監視するための保護リレーです。三相交流の電源では、3つの電圧相が特定の順番で変動します。この順番は正順序（正しい順番）または逆順序（間違った順番）である可能性があり、電源の正順序が必要な機器には逆順序が起こると機器に損害を与えることがあります。
たとえば、動力保護において、電動機は通常、特定の方向に回転するように作られています。電線の接続ミスや電力供給の問題が原因で電源の位相順序が逆転すると、電動機は反対方向に回転し、機械的損傷や故障のリスクを高めます。位相順序リレーはこのような状況を検出し、機器を保護するために系統から負荷を切り離します。
位相順序リレーの機能
位相順序リレーは電源の位相関係を常に監視し、以下のような機能を実行します：
- 電源の位相順序が正しいことを確認する。
- 位相順序が逆になっていないか監視する。
- 逆順序が検出された場合、警報を発するか、負荷を自動的に切り離す。
三相交流電源の正しい位相順序は一般的にR-S-TまたはA-B-Cとして知られており、電源から電動機や他の三相負荷へ最も常習的な接続順序です。一方で、S-R-TやB-A-Cのように位相順序が逆になると、問題が生じます。
位相順序リレーの重要性
位相順序リレーは特に以下のような場合に重要です：
- 新しい電力インフラの導入時に接続エラーが起こる可能性がある場合
- 電動機などの正転・逆転が重要な機器を保護する必要がある場合
- 電力網からの供給が不安定で、位相順序逆転が起こりうる地域
位相順序リレーは、これらのリスクを最小限に抑え、電力供給の品質を維持しつつ、貴重な機器やインフラを保護するための簡便かつ効果的な手段を提供します。
位相順序リレーの動作原理
位相順序リレーは三相電源の各位相に接続され、電圧または電流波形の位相角関係を分析します。正順序の場合、位相間隔は120度で等しく、R-S-TまたはA-B-Cの順に位相が進行します。しかし、位相順序が逆の場合、この間隔が乱れR-T-SやA-C-Bのようになります。
リレーの内部では、位相角の計測値を使用して順序を決定し、逆順序が検知された場合には出力回路を作動させます。この出力回路により、警報装置を鳴らしたり、自動的にブレーカーを遮断して負荷を切り離すことができます。
保護リレーとしての役割を担う位相順序リレーは、工業施設や発電所、そして民生用途における電力保護において不可欠な部分となっています。電力品質を維持し、機器を安全に動作させるための信頼性の高い方法の一つと言えるでしょう。
