距離リレーは電力システムの異常を検出し隔離する保護機構で、安定運用と供給停止防止に貢献する重要な電気工学技術です。

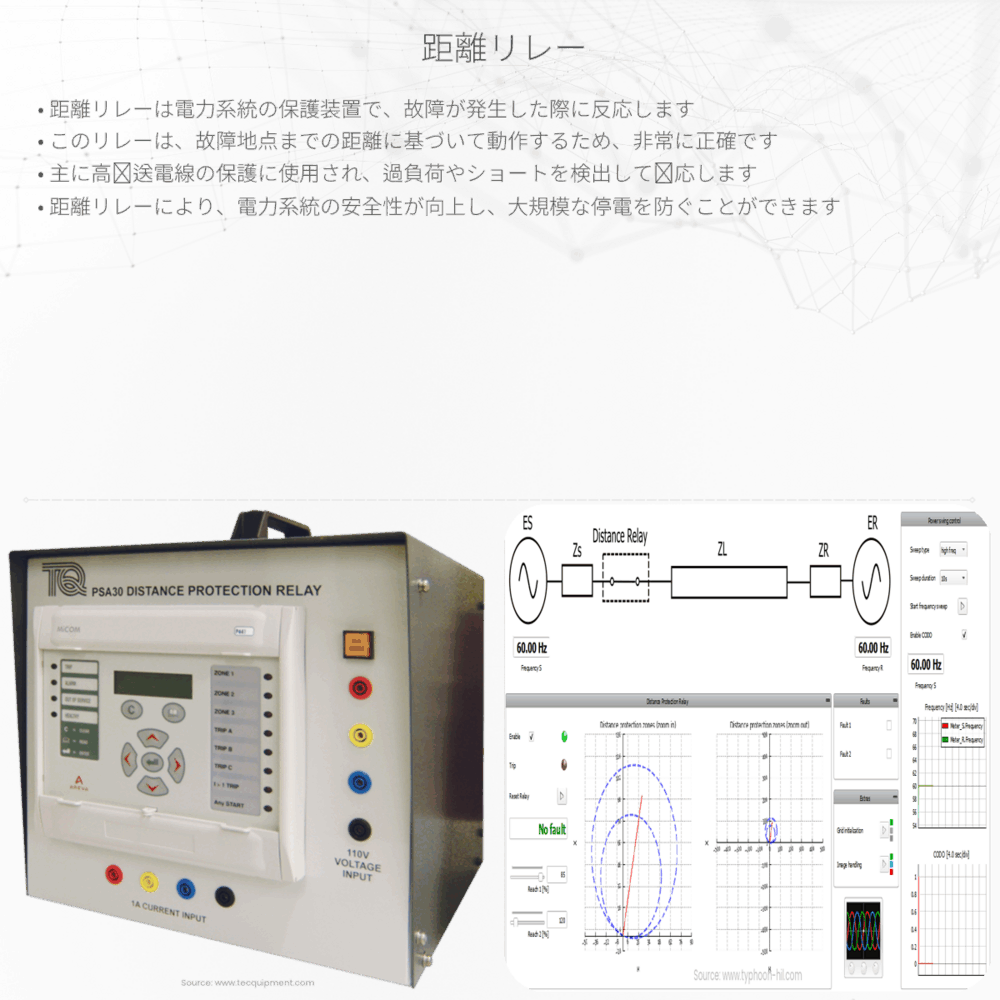

距離リレーとは
距離リレーは電気工学の分野で広く使用されている保護リレーの一種です。これは、電力システムにおける短絡故障やその他の異常状況を検出し、損害を受けたセクションのみを隔離して、残りのシステムの安全を保持するために設計されています。距離リレーの作動原理は、電流と電圧の比率を計算し、この比率が設定された閾値を超えた場合に故障があると識別し、適切な保護機構を起動させることに基づいています。
距離リレーの原理
距離リレーは「インピーダンスリレー」とも呼ばれ、故障までの距離をインピーダンスの測定によって推定します。電力システムにおいて電流は故障点に向かって流れ、その際に線路のインピーダンスに依存した電圧降下が発生します。距離リレーはこの原理を利用して、故障がリレーからどのくらい離れた地点にあるかを把握し、それが事前に設定した「設定距離」内であれば故障と判断して回路を開くことで、システムを保護します。
距離リレーの計算式
距離リレーにおける故障検出のための基本的な計算式はインピーダンスの計算式です。
- インピーダンス \( Z \) は、電圧 \( V \) と電流 \( I \) によって計算されます。
- インピーダンスの計算式: \( Z = \frac{V}{I} \)
- ここで、\( Z \) が設定インピーダンス より小さい場合、故障があると見なされます。
現実の応用においては、これらの基本計算に加えて、線路の電気特性、回路の位相角、周波数、およびシステムの動的運用条件などが考慮される必要があります。
距離リレーの種類
- 定時間型：故障検出後、定められた時間が経過すると動作するタイプ。
- 逆時間型：故障地点が近いほど迅速に、遠いほど遅れて動作するタイプ。
- 通信支援型：遠隔地との通信により高速で正確な動作を実現するタイプ。
これらのリレーは変電所や電力ラインに設置され、異常発生時に速やかに電力供給を停止させることで、電力システムの安定運用を支援します。
距離リレーの重要性と応用
電力システムにおける距離リレーの役割は非常に重要です。故障や異常状態が発生した際に、迅速に適切な応答を行うことで、次のような悪影響を防ぎます。
- 機器の損傷
- 安全へのリスク
- 供給停止による経済的損失
また、電力システムだけでなく鉄道や産業施設においても、同じ原理が応用されています。これにより、電力の正確かつ効率的な分配と供給が可能になり、社会や産業の基盤として非常に重要な役割を担っています。
距離リレーの技術は、電力システムが直面している様々な課題を克服し、より安定した電力供給を実現するために、常に進化し続けています。これにより、私たちの生活品質や産業の効率が向上し、持続可能な社会の構築に不可欠な技術となっています。
