容量式加速度計は加速度を測定するセンサーで、静電容量の変化を利用し、自動車のエアバッグからスマートフォンまで幅広い応用があります。
容量式加速度計とは
容量式加速度計（ようりょうしきかそくどけい）とは、加速度を検出するために静電容量の変化を利用するセンサーです。この装置は、移動する質量（センサー内部の小さな移動体）と、固定された電極との間の静電容量を測定することで物体の加速度を計算します。容量式加速度計は、自動車のエアバッグシステム、スマートフォン、ゲーム機など様々な分野で広く使われています。
容量式加速度計の原理

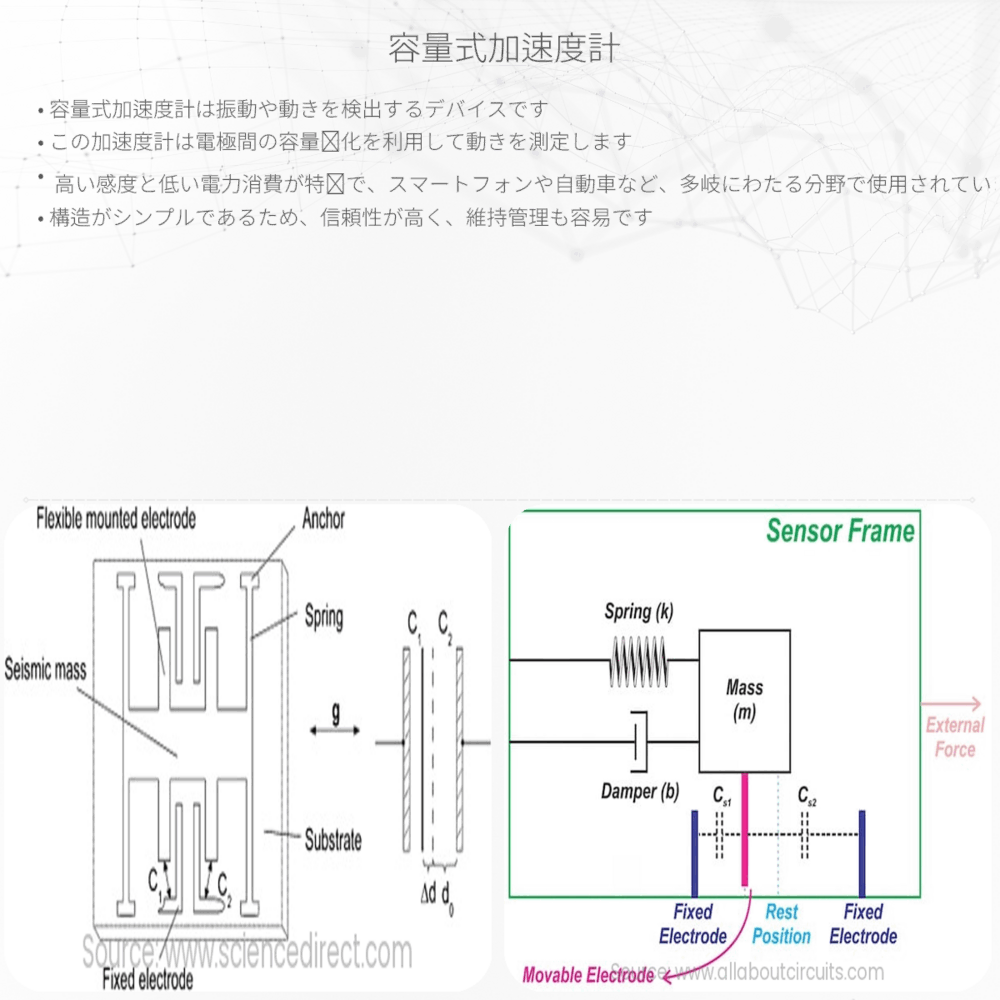

容量式加速度計の基本的な構造は、固定電極と対向する可動電極（または質量ブロック）、そしてこれらの電極を囲む絶縁体で構成されています。電極間の距離が変化すると、静電容量が変わります。この原理は以下のように説明されます：
- 静電容量は、電極間の面積、電極間の距離、および絶縁体の誘電率に依存します。
- 加速度が加わると、可動電極が動き、電極間の距離が変わります。
- 距離の変化は静電容量の変化を引き起こし、この変化を測定することで加速度が計算されます。
静電容量 \(C\) は次の式で与えられます：
\[ C = \frac{\varepsilon_0 \varepsilon_r A}{d} \]
ここで、\(\varepsilon_0\) は真空の誘電率、\(\varepsilon_r\) は絶縁体の相対誘電率、\(A\) は電極間の面積、そして \(d\) は電極間の距離です。
容量式加速度計の利点
- 高感度：非常に小さな加速度も検出することができるため、精密な測定が可能です。
- 低消費電力：電力をあまり消費しないため、バッテリー駆動の装置に適しています。
- 多軸検出：複数の軸に対する加速度を測ることができるため、より複雑な動きも捉えられます。
- ロバスト性：構造がシンプルで堅牢なため、摩耗や環境変化に強いです。
容量式加速度計の応用
容量式加速度計は様々な分野で応用されています。例えば：
- 自動車業界で、エアバッグの展開タイミングを制御するために使用されます。
- 消費者向け電子機器では、スマートフォンやタブレットでの画面の向き変更に応じて表示を切り替えるために使用されます。
- 医療分野では、身体動作のモニタリングに利用されることもあります。
以上により、容量式加速度計は私たちの生活の多くの面で役立っている技術であり、その精度と信頼性から今後もさらに多様な用途での活用が期待されます。
