전기 용량 가속도계에 대한 분석, 작동 원리와 MEMS 기술을 활용한 다양한 분야에서의 응용을 살펴보는 깊이 있는 기사입니다.
전기 용량 가속도계란 무엇인가?
가속도계는 가속도를 측정하는 장치입니다. 이중에서도 전기 용량 가속도계는 크게 센서의 전기 용량 변화를 관찰함으로써 작동합니다. 가속도계의 센서 내부에는 전극이 있는데, 이 전극 사이의 거리 변화는 전기 용량의 변화로 이어지고, 이를 통해 가속도를 측정할 수 있습니다. 이 원리는 커패시턴스 가속도계 또는 캐패시티브 가속도계라고도 부릅니다.
작동 원리
전기 용량 가속도계의 핵심은 커패시터의 전기 용량 변화입니다. 커패시턴스(C)는 다음과 같이 정의됩니다:
- \(C = \frac{Q}{V}\), 여기서 \(Q\)는 전하량, \(V\)는 전압입니다.
- 평행판 커패시터의 경우, 커패시턴스는 \(C = \frac{\epsilon_0 \epsilon_r A}{d}\)로 표현될 수 있습니다. 여기서 \(\epsilon_0\)는 진공의 유전율, \(\epsilon_r\)은 상대 유전율, \(A\)는 전극의 면적, \(d\)는 전극 간의 거리입니다.
가속도가 센서에 작용할 때, 가속도의 방향과 크기에 따라 전극의 상대적 위치가 변하게 됩니다. 이로 인해 전극 간의 거리 \(d\)가 변하고, 그에 따라 전기 용량 \(C\)도 변화하게 됩니다. 이 변화를 측정함으로써 가속도를 산출할 수 있습니다.

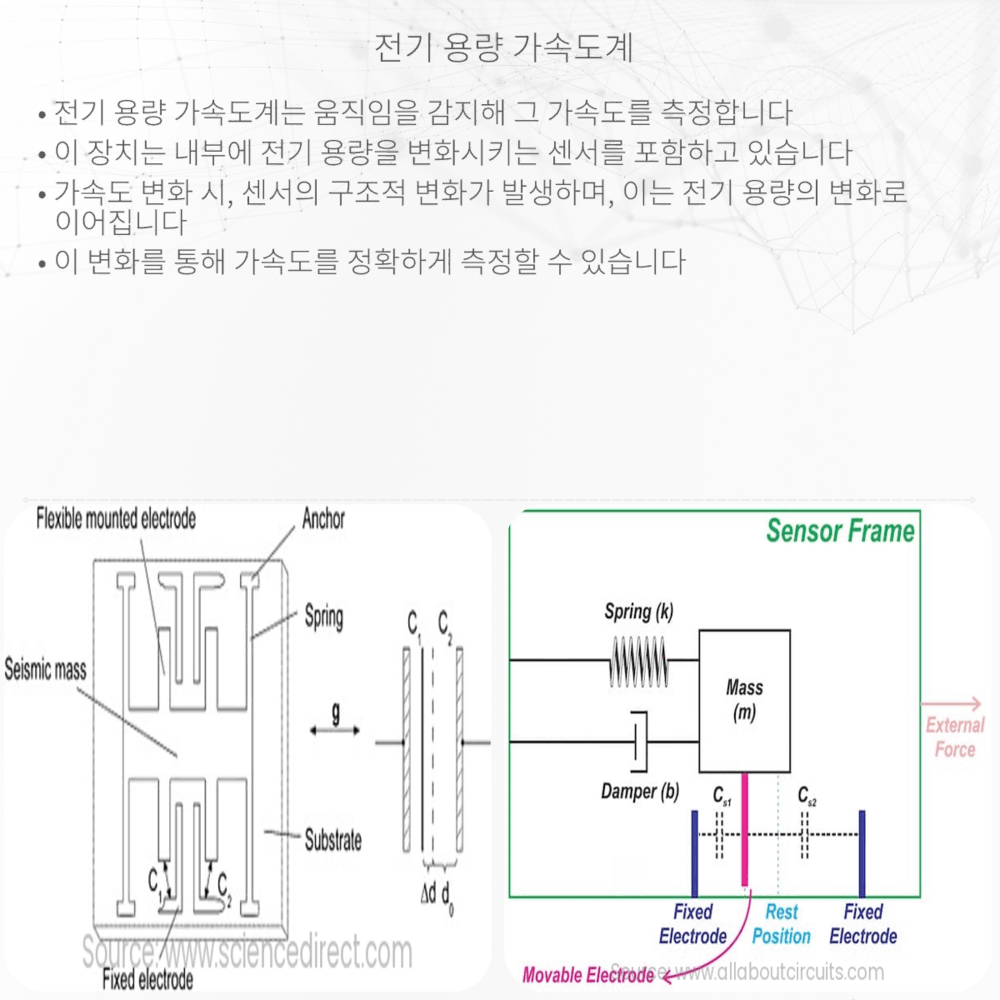

전기 용량 가속도계의 구성 요소
- 감지 질량(mass): 가속도에 반응하는 센서의 일부로, 이 부분이 움직일 때 전극 간의 거리가 변합니다.
- 전극(plates): 두 개 이상의 평행한 전도성 판으로 구성되어 있으며, 감지 질량과의 거리 변화를 통해 전기 용량의 변화를 일으킵니다.
- 전자 회로(circuit): 전기 용량의 변화를 감지하고 이를 전기 신호로 변환하여 출력하는 역할을 합니다.
전기 용량 가속도계의 장점
전기 용량 가속도계는 매우 민감하고 정확한 측정이 가능합니다. 이로 인해 항공 우주, 자동차 안전 시스템, 소비자 전자, 산업용 제어 시스템 등 다양한 분야에서 널리 사용됩니다. 특히, 마이크로 전기 기계 시스템(MEMS) 기술을 이용한 전기 용량 가속도계는 크기가 매우 작아 휴대용 장치에 적합합니다.
결론
전기 용량 가속도계는 커패시터의 전기 용량을 이용하여 가속도를 측정하는 정교한 장치입니다. 그 작동 원리는 한편으로 간단하지만, 높은 정밀도와 민감성으로 인해 기술 공학의 여러 분야에서 중요한 역할을 하고 있습니다. 이 기술이 계속 발전함에 따라, 기능이 향상되고 사이즈가 줄어든 가속도계가 더욱 다양한 응용 분야에 통합될 것입니다.
