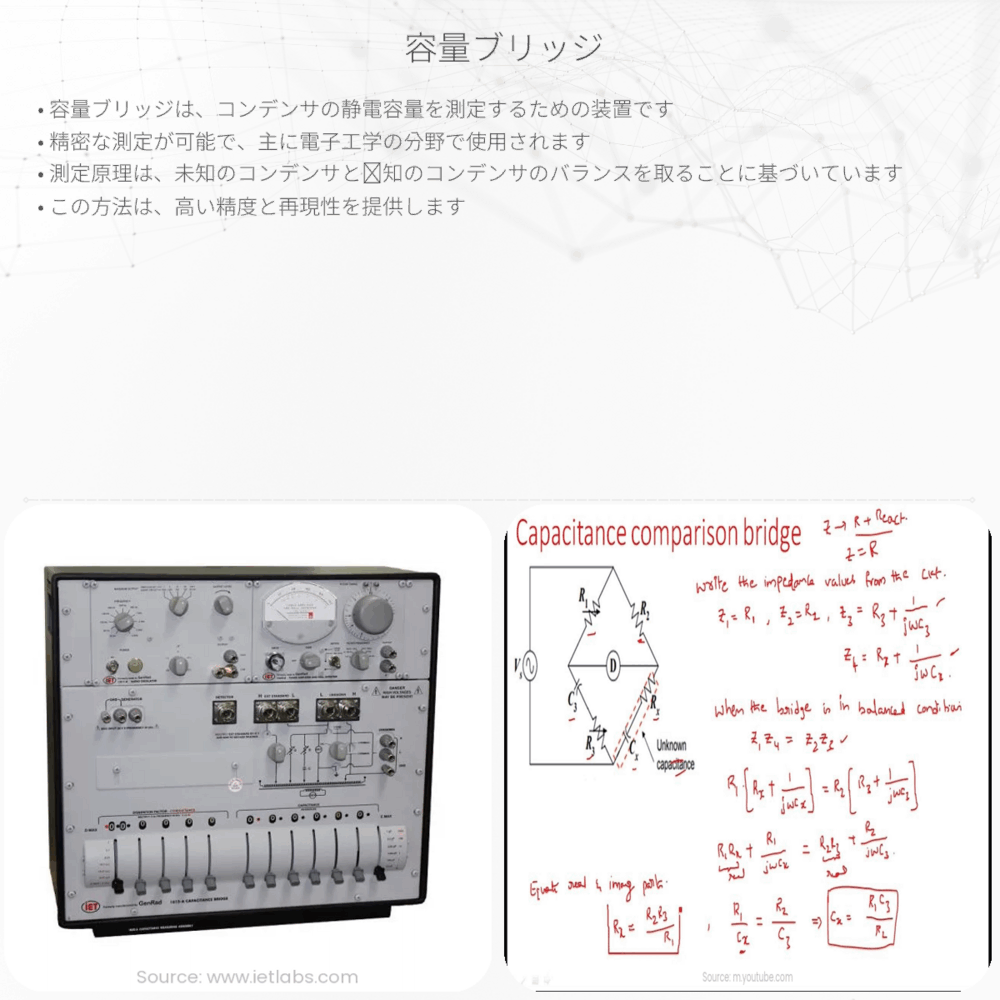

容量ブリッジとは、電子回路においてコンデンサの容量を正確に測定する装置で、ウィートストンブリッジを応用した手法を提供します。
容量ブリッジとは何か
容量ブリッジは電気工学において重要な概念であり、コンデンサの容量を測定するために使われる測定装置です。コンデンサは電荷を蓄えることができる電子部品であり、その能力を容量（キャパシタンス）と呼びます。この容量を正確に測定することは、電子回路の設計や故障診断において不可欠です。
容量ブリッジの原理
容量ブリッジは、ウィートストンブリッジの原理に基づいています。ウィートストンブリッジは、未知の抵抗値を測定するために用いられる回路ですが、容量ブリッジはこれを応用し、コンデンサの未知の容量を測定するために用います。それでは、ウィートストンブリッジの基本的な式から始めてみましょう。
ウィートストンブリッジでは、次のバランスの関係が成り立ちます。
R1 / R2 = R3 / R4
ここで、R1、R2、R3、R4は回路の各部分の抵抗値です。容量ブリッジでは、抵抗の代わりにコンデンサを使用し、次のように式を書き換えます。
Cx / C2 = C3 / C4
ここで、Cxは未知のコンデンサの容量、C2、C3、C4は既知の容量のコンデンサです。
容量ブリッジの使用方法
容量ブリッジを使用する際は、まずブリッジ回路をバランスさせます。つまり、ブリッジの出力電圧がゼロになるように調整します。既知のコンデンサや抵抗を使ってこのバランスをとり、未知のコンデンサの容量を計算します。Cxの値は以下の式で求めることができます。
Cx = C2 * (C3 / C4)
この方法でコンデンサの容量を測定することにより、非常に正確な値を得ることが可能です。
容量ブリッジの応用
容量ブリッジは、ラボや産業界で広く使用されています。特に高精度な測定が求められる電子機器の設計や品質管理などにおいて重要な役割を果たしています。また、物質の誘電特性を研究する際にも、容量ブリッジは有効なツールとなります。
結果として、容量ブリッジは単に電子部品の測定に留まらず、電気を利用したさまざまな現象を理解するためにも利用されているのです。
まとめ
容量ブリッジは、コンデンサの容量を測定するための精密な手法を提供してくれます。ウィートストンブリッジの原理を応用して、未知の値を知るためのバランスをとることができ、電子工学の分野において非常に重要です。その精度の高い測定能力により、多岐にわたる応用が可能となり、現代の電子技術の発展には欠かせないツールです。
物理や工学にはこれといった複雑な概念や原理が数多く存在しますが、容量ブリッジのような実践的なツールを通して、これらの概念が実世界でどのように機能しているかを理解することができます。そしてそれは、学びをより面白く、よりアクセスしやすくするキーとなるのです。
