容量ブリッジメーターは精密なコンデンサ容量測定に用いる電気測定器で、ACブリッジ回路のバランスを利用し正確な測定値を提供します。

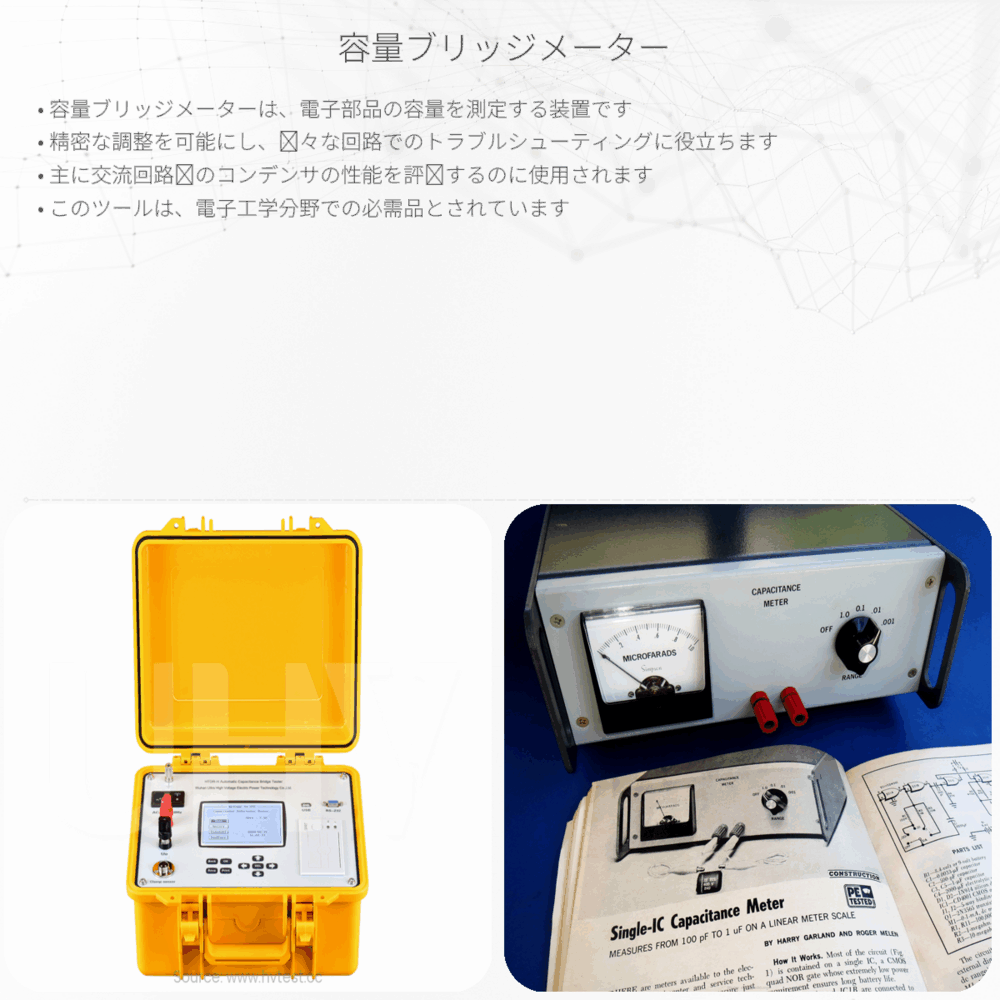

容量ブリッジメーターとは
容量ブリッジメーターは、コンデンサの容量を測定するための電気測定器です。この器具は、橋渡し回路、すなわちブリッジ回路の原理を利用しており、正確で精密な測定が可能です。ブリッジ回路は、4つの抵抗またはインピーダンス部品を使い、2つの入力端子と2つの出力端子が対角に配置されています。
容量ブリッジの基本原理
容量ブリッジメーターの基本的な原理は、ACブリッジ回路のバランスを取ることです。ブリッジがバランスしている状態では、出力端子間の電圧がゼロになります。この状態を利用して、未知のコンデンサの容量を計算することができるのです。一般に以下の等式が成り立ちます：
未知コンデンサの容量(Cx)は、Cx = C2 * (R3 / R4)
ここでC2は既知の比較用コンデンサの容量、R3とR4はそれぞれ回路の抵抗成分です。
容量ブリッジメーターの構成要素
- 比較コンデンサ：精密な測定値が既知のコンデンサ。
- 可変抵抗器：ブリッジのバランスをとるために調整される抵抗。
- AC電源：ブリッジを駆動する交流電源。
- 検出器：ブリッジのバランス状態を読み取るためのデバイス(例：ヘッドフォン、電圧計など)。
測定の手順
- 未知のコンデンサと比較コンデンサを正しい位置に接続します。
- AC電源をブリッジ回路に接続し、電流を流します。
- 可変抵抗器を調節し、検出器が示す電圧が最小またはゼロになるまで調整します。
- バランスが取れた状態で、可変抵抗器の値を読み取ります。
- 上記の等式を使い、未知コンデンサの容量を計算します。
容量ブリッジメーターによる測定は、精度が高く信頼性のある方法であり、電子工学や電気工学の分野で広く用いられています。ただし、高周波数のAC電源を使用する際や測定対象のコンデンサが非常に小さい場合などは、測定エラーが発生する可能性があります。こうした場合には、検出器の感度を高めるか、他の測定方法を検討する必要があります。
まとめ
容量ブリッジメーターは、基本的な物理原理に基づいてコンデンサの容量を測定する強力なツールです。ACブリッジ回路のバランスを取ることにより、未知のコンデンサの容量を正確に導き出すことができます。エンジニアリングの現場では不可欠な装置であり、その正しい理解と使用方法を把握することが重要です。
