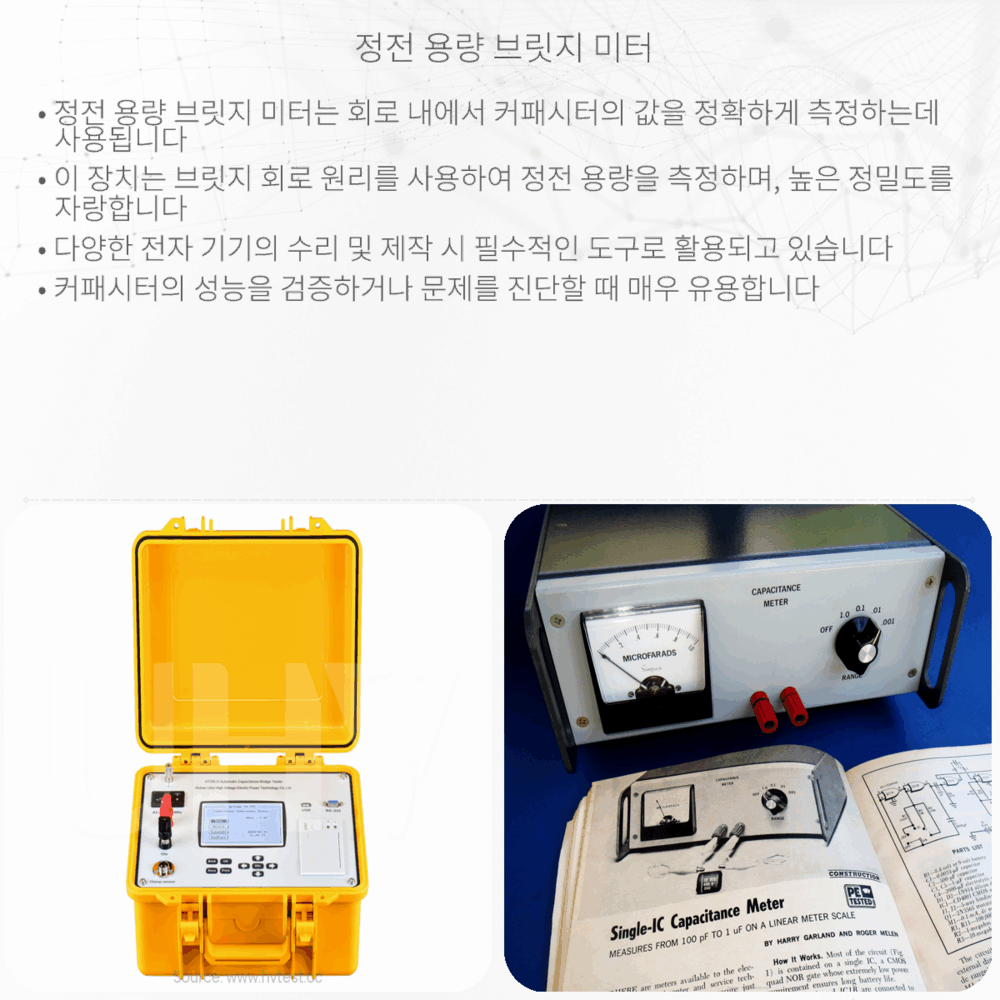

정전 용량 브릿지 미터는 커패시터의 전기적 저장 능력을 측정하는 휘스톤 브릿지 회로 원리를 기반으로 한 정밀 측정기입니다.
정전 용량 브릿지 미터란?
정전 용량(Capacitance)은 전기를 저장하는 능력을 말하는데, 이는 커패시터나 다른 전기 회로 소자의 중요한 특성입니다. 정전 용량을 정확하게 측정하는 것은 전기공학 및 전자공학 분야에서 필수적인데, 이를 위해 ‘정전 용량 브릿지 미터(Capacitance Bridge Meter)’를 사용합니다.
정전 용량 브릿지 미터는 교량 회로(bridge circuit) 원리를 사용하여 정전 용량의 값을 측정합니다. 교량 회로란 네 개의 전기적 소자가 사각형을 이루는 회로로, 두 대각선에 걸쳐 입력 신호와 검출기가 연결되어 있습니다. 이 중 두 소자는 정확히 알고 있는 기준 값으로, 나머지 두 소자 중 하나는 측정하고자 하는 커패시터입니다.
교량 회로의 원리
교량 회로를 이해하기 위해서는 ‘휘스톤 브릿지(Wheatstone Bridge)’라는 기본적인 전기 회로에 대해 알 필요가 있습니다. 휘스톤 브릿지는 저항값을 측정할 때 사용되는데, 정전 용량 브릿지는 이 원리를 응용하여 커패시터의 정전 용량을 측정합니다.
휘스톤 브릿지 회로의 네 저항 중 두 개의 저항값을 알고 있고, 세 번째 저항값을 조절해서 네 번째 저항(미지의 저항)의 값을 찾아낼 수 있습니다. 미지의 저항값을 발견하는 핵심은 ‘평형 상태’를 이루는 것인데, 이때 회로의 대각선에 위치한 감지기에 아무런 전기 신호도 나타나지 않습니다. 정전 용량 브릿지도 이와 유사한 방법으로 평형을 찾아 미지의 정전 용량값을 측정합니다.
정전 용량 브릿지의 구성 요소
정전 용량 브릿지 미터는 대체로 다음과 같은 구성 요소로 만들어집니다:
- 커패시터(Capacitors): 측정하려는 커패시터와, 값이 알려진 표준 커패시터가 필요합니다.
- 가변 저항기(Variable Resistors): 정밀한 조정을 통해 회로를 평형 상태로 만들기 위해 사용됩니다.
- 교류 전원(AC Power Source): 교류이므로 교류 전원을 사용하여 브릿지 회로를 구동합니다.
- 검출기(Detector): 회로의 평형 상태를 확인할 수 있는 감지기가 필요하며, 흔히 헤드폰이나 교류 전압계를 사용합니다.
이 구성품들을 사용하여, 정전 용량 브릿지 회로를 조립하고, 교류 전원을 가하여 특정 주파수에서 평형 상태를 이끌어 냅니다. 평형 상태에서는 검출기에 전류가 흐르지 않게 되어, 측정하고자 하는 커패시터의 정확한 정전 용량을 알아낼 수 있습니다. 정전 용량 브릿지 미터는 커패시터의 성능을 검증하거나, 정밀한 전기회로의 설계에 필수적인 도구입니다.
다음 섹션에서는 정전 용량 브릿지 미터의 실제 작동 원리와 측정 과정을 더 자세히 설명하겠습니다.
정전 용량 브릿지 미터의 작동 원리
정전 용량 브릿지 미터의 작동 원리를 자세히 알아보기 위해서는, 각 구성 요소간의 상호작용을 이해해야 합니다. 회로에 교류 전원을 적용하면, 표준 커패시터와 측정하려는 커패시터에 걸린 전압과 전류 간에 위상차가 생깁니다. 가변 저항기를 조정하여 두 커패시터의 위상차를 0°로 만들면, 그때 두 커패시터의 정전 용량은 동일하다고 볼 수 있습니다.
이때 평형 상태가 되었는지를 검출기를 통해 확인할 수 있습니다. 평형 상태일 때 검출기에는 전류가 흐르지 않으며(경우에 따라 미세한 전류가 흐를 수 있지만), 이를 바탕으로 측정하려는 커패시터의 정전 용량 값을 정밀하게 계산할 수 있습니다. 이 과정에서 사용되는 수학적 공식은 다음과 같습니다:
- Cx = Cstd * ( R2 / R1 )
여기서 Cx는 측정하려는 커패시터의 정전 용량이고, Cstd는 표준 커패시터의 정전 용량입니다. R1과 R2는 각각 저항기의 저항값으로, 평형 상태에서의 비율을 나타냅니다.
정전 용량 브릿지의 응용
정전 용량 브릿지 미터는 다양한 분야에서 응용됩니다. 전자 장치 내의 커패시터가 요구하는 정확한 값으로 작동하는지 확인하는 데 필수적이며, 특히 고주파 회로에서 최적의 성능을 내기 위해 매우 중요합니다. 또한, 정전 용량의 미세한 변화를 감지하여 환경 센서나 압력 센서 등과 같은 정밀한 측정 장비에도 적용되곤 합니다.
이와 같이 정전 용량 브릿지 미터는 신뢰성 높은 커패시터 측정과 함께, 고급 전자 시스템의 설계 및 유지보수에 매우 중요한 도구입니다. 기술자와 연구원들은 이를 통해 전자 회로의 성능을 최적화하고, 전자 제품의 품질을 보장하는 데 큰 도움을 받습니다.
결론
정전 용량 브릿지 미터는 정전 용량을 측정하는 정밀한 도구로서, 전자공학 분야의 장비 설계와 품질 관리에서 필수적인 역할을 합니다. 교량 회로의 원리를 응용하여, 정전 용량의 정확한 측정값을 얻을 수 있으며, 이는 전자 제품의 성능과 안정성을 보장하기 위해 매우 중요합니다. 이러한 정전 용량 브릿지 미터의 이해는 전자공학에 관심 있는 학생과 기술자에게 유익한 정보를 제공하는 한편, 심화된 전기 회로 설계를 위한 기초 지식을 구축하는 데에도 도움이 됩니다.
