アナログ容量計の紹介と使用法、キャパシタとは何かについて解説し、電子工学におけるその重要性を掘り下げます。

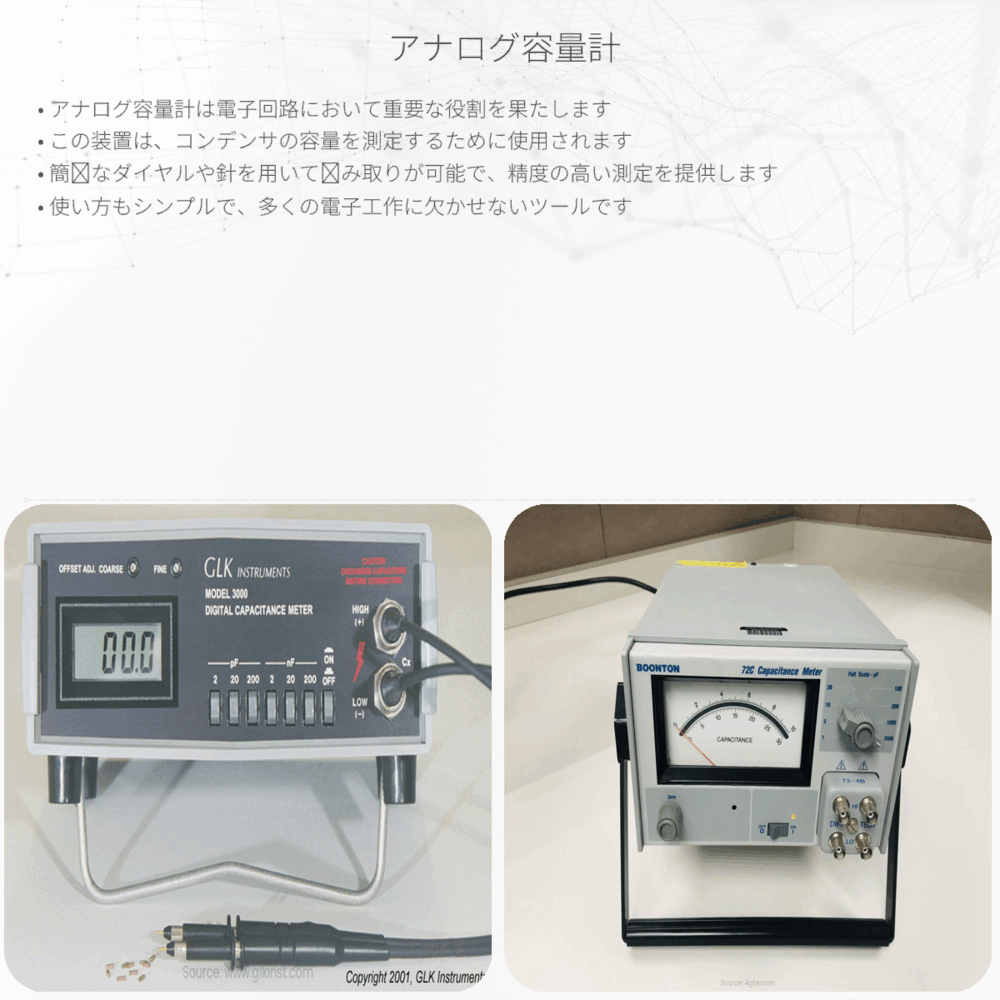

アナログ容量計の基本
アナログ容量計とは、電子回路におけるキャパシタンス（静電容量）を測定するための器具です。キャパシタンスは、電気を一時的に貯めておくことができるコンデンサーの能力を指し、ファラド（F）で表されます。アナログ容量計は様々な電子機器のメンテナンスや修理、設計時に重要な役割を果たしています。
キャパシタとその作用原理
キャパシタは、二枚の導体（通常は金属の板）とその間の絶縁物で構成されています。導体に電圧を加えると、一枚の導体には正の電荷、もう一枚には負の電荷がそれぞれ蓄積され、その間に電場が生じます。この時、導体間に蓄えられる電荷の量がキャパシタンスに関連しています。
キャパシタンス(C)は次の式で表されます。
\[ C = \frac{Q}{V} \]
ここで、\( Q \)は蓄積される電荷の量(クーロン)、\( V \)は導体間の電圧(ボルト)です。
アナログ容量計の種類とその使い方
アナログ容量計は大きく分けて、ブリッジ型とメーター型があります。
- ブリッジ型容量計: 精密な測定を要する場合に使われ、変化するキャパシタンスが検出されるとバランスが崩れ、調整を通じて測定値を得ます。
- メーター型容量計: より直感的にキャパシタンスを読み取れ、普段使いに適しています。針が示すスケールで容量を確認できるため、迅速な測定が可能です。
使用時は、測定したいキャパシタを容量計に接続し、キャパシタンスの値を読み取ります。ただし、事前にキャパシタから電荷をしっかり放電させる必要があります。放電しないと、高電圧が容量計に損傷を与えたり、正確な測定ができなかったりすることがあります。
アナログ容量計の利点
アナログ容量計の利点は以下の通りです。
- 直接的に針の動きでキャパシタンスを読み取れるため、視覚的に分かりやすい。
- デジタル容量計に比べて耐久性が高く、扱いやすい。
- 熟練者は針の動きからキャパシタの状態を詳細に診断できる。
アナログ容量計は電子工学の分野において、静電容量を測定する基本的なツールとして今もなお利用されています。その使いやすさと堅牢性により、多くの技術者に愛用されているのです。
まとめ
アナログ容量計は、エレクトロニクスの修理や設計の際に不可欠な道具です。キャパシタンスの正確な測定により、電子機器の性能の維持及び向上に寄与しています。視覚的なフィードバックが得られるアナログ表示は特に、直感的な理解を促進し、学習者や初心者にも理解しやすいです。このように、アナログ容量計はエレクトロニクスの世界で基本的な測定ツールとして、その地位を保っているのです。
