容積式流量計とは、液体や気体の流量を直接的に測定する装置であり、化学工業や食品工業などで正確な流量管理が求められる分野で広く使用されています。
容積式流量計の原理とその仕組み
容積式流量計は、液体や気体の流量を計測するための装置です。その名の通り、容積式流量計は流れる流体の容積を直接測定することで流量を決定します。このタイプの流量計は、正確な流量制御が必要な化学工業、医薬品製造、食品工業などで広く利用されています。
容積式流量計の種類
- 歯車型容積式流量計
- ダイヤフラム型容積式流量計
- ピストン型容積式流量計
- ロータリーピストン型容積式流量計

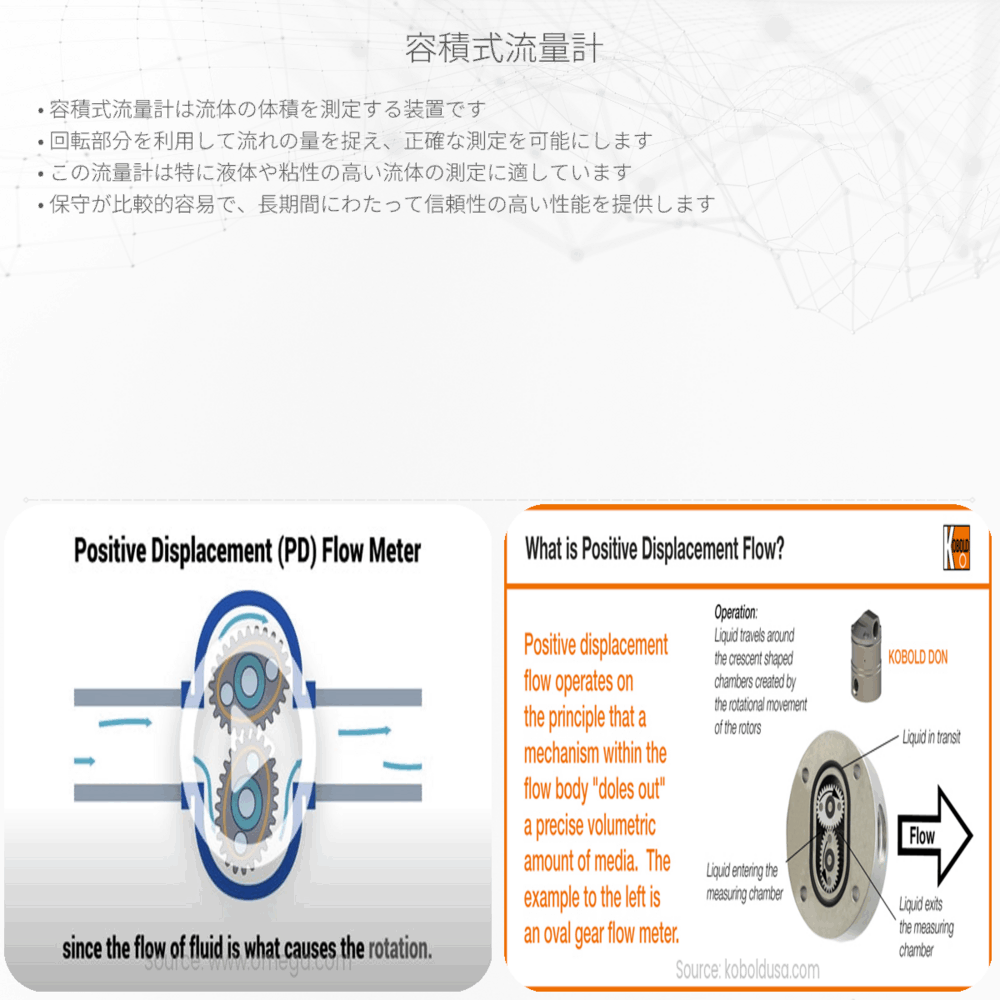

これらは、内部の可動部品の動きを利用して流体の容積を計測します。例えば、歯車型容積式流量計では、流体が歯車を回転させ、その回転数から流量を計算します。一方、ダイヤフラム型は、液体または気体がダイヤフラムを動かし、その動きを計測して流量を決定します。
容積式流量計の動作原理
容積式流量計の基本原理は、装置内の一定容積を持つ計測室が流体によって一定回数満たされることに基づいています。この回数と計測室の体積を掛け合わせることにより、流れた全流体の量が求められます。
流体の各単位体積あたりに計測室を何回通過したかを計測することで、流量\( Q \)が決定されます。これは次のような式で表されます：
\[ Q = n \times V \]
ここで：
- \( n \)は、計測室が満たされた回数（単位時間あたり）
- \( V \)は計測室の体積
容積式流量計には通常、流量の読み取りを容易にするための指針やデジタル表示が付いています。流量の計測においては温度や圧力など他の要因も影響を及ぼすため、これらの条件も考慮に入れて調整する必要がある場合が多いです。
容積式流量計の利点と制限
容積式流量計は、高い精度と反応性、広い流量の範囲での測定能力を有しており、特に小さな流量を正確に測定するのに適しています。また、汚れた液体や高粘度の流体の流量測定にも強く、これらの評価には非常に有効です。
ただし、内部部品の摩耗や、流体中の固形物や粘性の高い流体による干渉など、一定のメンテナンスや適切な取り扱いが必要です。また、内部の可動部品による圧力損失が生じるため、これを考慮した設計が求められることもあります。
容積式流量計は、精密な工業プロセスで重要な役割を果たす装置です。正確な流量制御が要求される分野において、この道具の価値は計り知れません。
