位相アレイアンテナシステムは複数のアンテナ要素を利用して、ビームの指向性を電子的に制御する先進技術であり、レーダーや通信に欠かせない役割を果たしています。
位相アレイアンテナシステムとは
位相アレイアンテナシステムは、複数のアンテナ要素を組み合わせ、それぞれの要素に与えられる信号の位相を制御することで、アンテナの指向性を電子的に変化させる技術です。このシステムは、物理的にアンテナを動かすことなく、ビームの方向を素早く変えることができます。レーダー、無線通信、放送など様々な分野で活用されています。

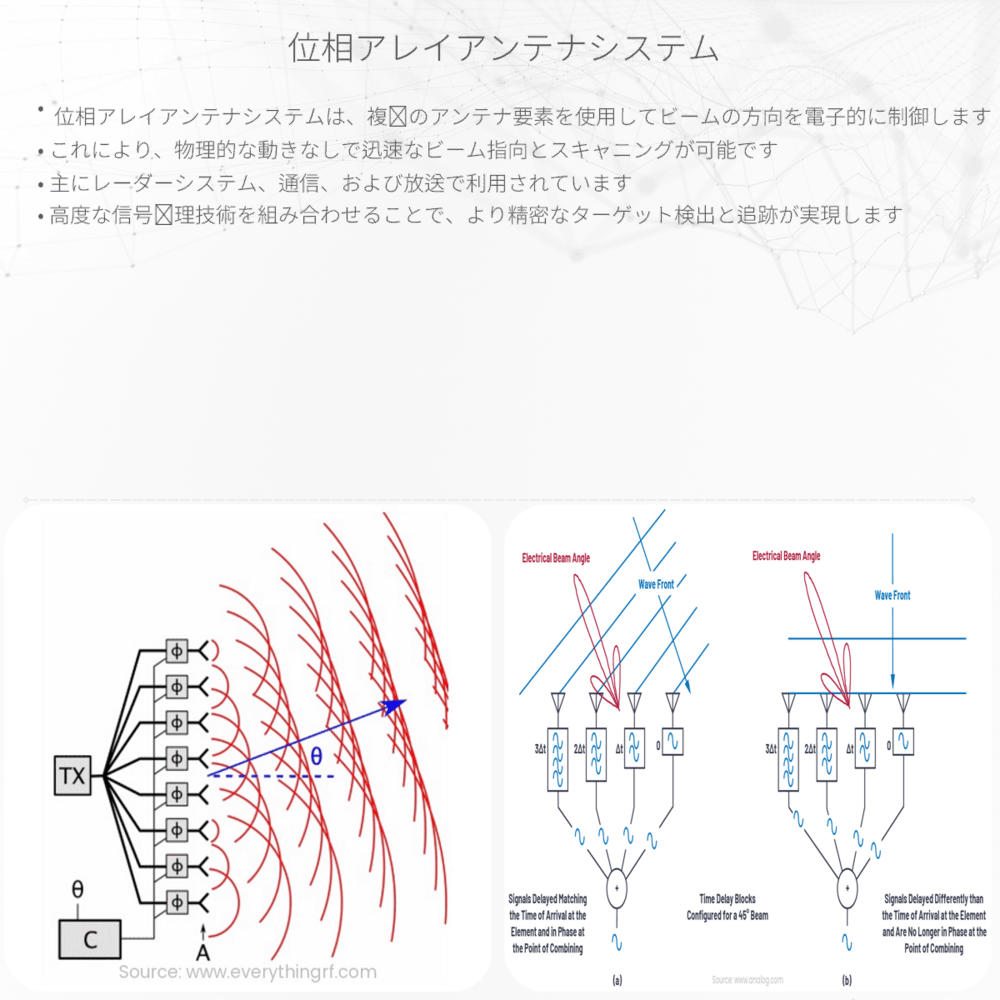

位相アレイアンテナの基本原理
位相アレイアンテナの基本的な原理は、各アンテナ要素へ位相差をつけることにあります。すべての要素から放射される電磁波は、位相差によって積み重なり、特定の方向に強いビームを形成します。逆に、望まない方向への放射は干渉によって打ち消されます。位相差\(\Delta\phi\)は、次の式で表されます。
\[ \Delta\phi = \frac{2\pi}{\lambda} (d \sin \theta) \]
ここで、\(\lambda\)は波長、\(d\)はアンテナ要素間の距離、\(\theta\)はビームを指向したい方向の角度です。
電子スキャンニングの利点
- 迅速なビーム指向: 物理的な動作が不要なため、ビームの方向を非常に速く変えることができます。
- 高精度: 細かい位相制御により、ビームを狙った方向に正確に指向させることが可能です。
- 多様なパターン形成: 位相を変更することにより、様々なアンテナ放射パターンを生成することができます。
位相アレイアンテナの応用例
- レーダーシステム: 位相アレイアンテナは、追跡レーダーや防空レーダーなどで使用され、複数の目標を同時に追跡できます。
- 通信衛星: 衛星からの信号送信方向を可変にすることで、地上の複数の地域にサービスを提供することができます。
- 無線通信: 携帯電話ネットワークなどで使用され、電波の届きにくいエリアに対して効率的なカバレッジを実現します。
まとめ
位相アレイアンテナシステムは、その柔軟性と高速性により、現代の通信技術において非常に重要な役割を担っています。このシステムにより、人々の日常生活における情報のやり取りはより高速かつ効率的になり、さらなる通信技術の発展が期待されています。
