周波数リレーの動作原理とその重要性を解説し、電力システムの安定性維持にどう役立つかを簡潔に紹介します。
周波数リレーの基本
電気と磁気の現象を基にした周波数リレーは、電力システムの安全を守るために不可欠な装置です。この記事では、周波数リレーがどのようにして動作し、どのような役割を担っているのかを簡単に説明します。

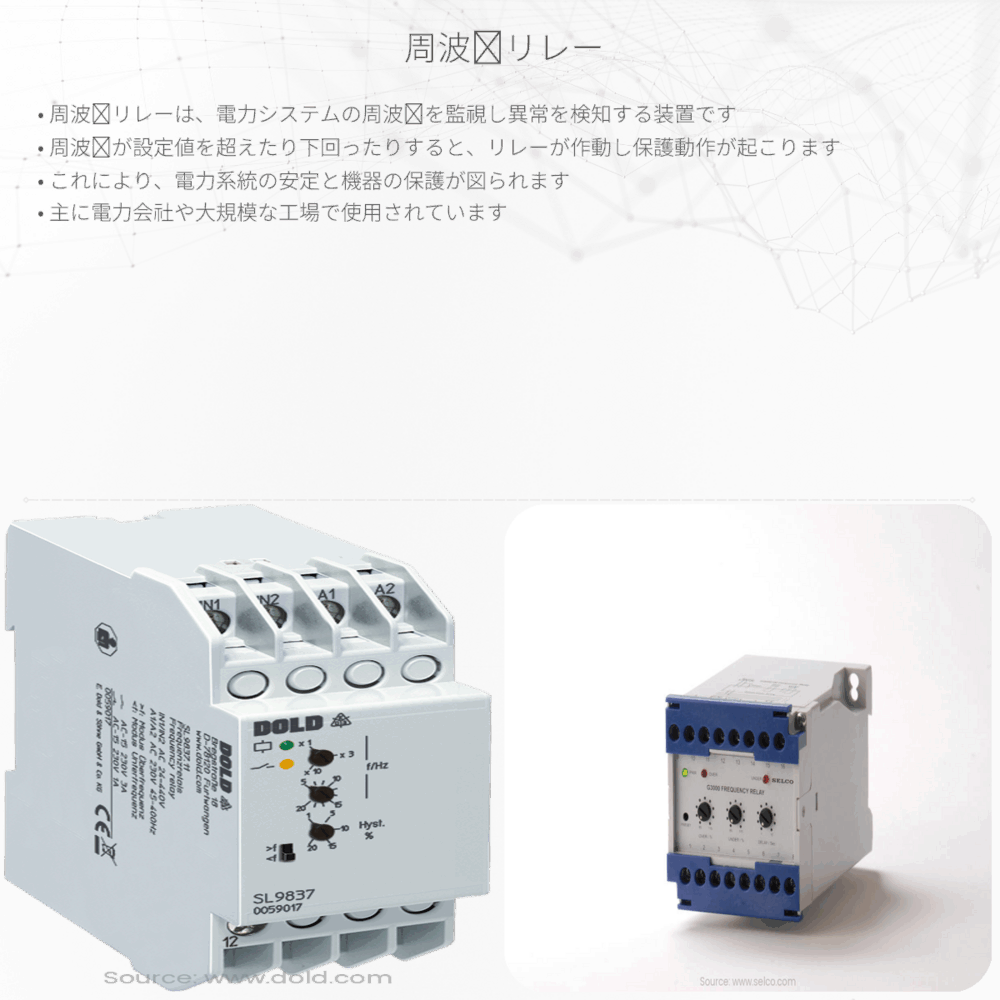

周波数リレーとは
周波数リレーとは、電力システムにおいて電圧や電流ではなく、「周波数」の変化を監視する保護リレーです。周波数とは、交流(AC)電気が1秒間に繰り返す回数で、ヘルツ(Hz)という単位で表されます。例えば、一般的な家庭用電源の周波数は、日本では50Hzまたは60Hzです。
周波数リレーの重要性
電力システムにおいて、発電と消費のバランスが取れていない場合、周波数に変動が生じます。周波数が許容範囲を超えると、電力機器への損傷や電力供給の停止につながることがあります。このような事態を未然に防ぐため、周波数リレーが設置されています。
周波数リレーの動作原理
周波数リレーは、電力システム上の周波数が設定値を下回るか超えた場合に、信号を送ることでシステムを保護します。基本的に、周波数リレーは次のように動作します。
- センサが周波数を検出。
- マイクロプロセッサが周波数の測定値を監視。
- 周波数が設定値以上または以下になると、リレーがアラームを発し、または回路を切って装置を保護。
周波数リレーシステムは、発電所や変電所などで広く使用されています。
周波数リレーの応用
周波数リレーは、特に次に挙げるような状況で役立ちます。
- 発電の過剰または不足が生じた際の即時対応。
- 電力設備が過負荷になるのを防ぐ。
- 電力系統への連系部での周波数調整。
- 非常用電源への自動切替え。
周波数リレーは、以上のように電力システムが安定した状態を保てるよう作用し、私たちの日常生活や産業活動の基盤を守る重要な装置です。
まとめ
周波数リレーは、電力システムの安定性を維持するために不可欠な存在です。周波数の微細な変動を感知し、電力設備を保護することで、大規模な停電や機器の損傷を防いでいます。このような保護リレーの理解と適用は、より安全で効率的な電力供給の実現につながります。
