同期交流モーターの原理と仕組み
同期交流モーター（Synchronous AC Motor）とは、その名の通り、供給される交流（AC）の周波数と同じ速度で回転するモーターです。これは、交流の電気エネルギーを機械的なエネルギーに変換する装置の一つであり、精密な速度制御が要求される産業機械や発電所などで広く使用されています。

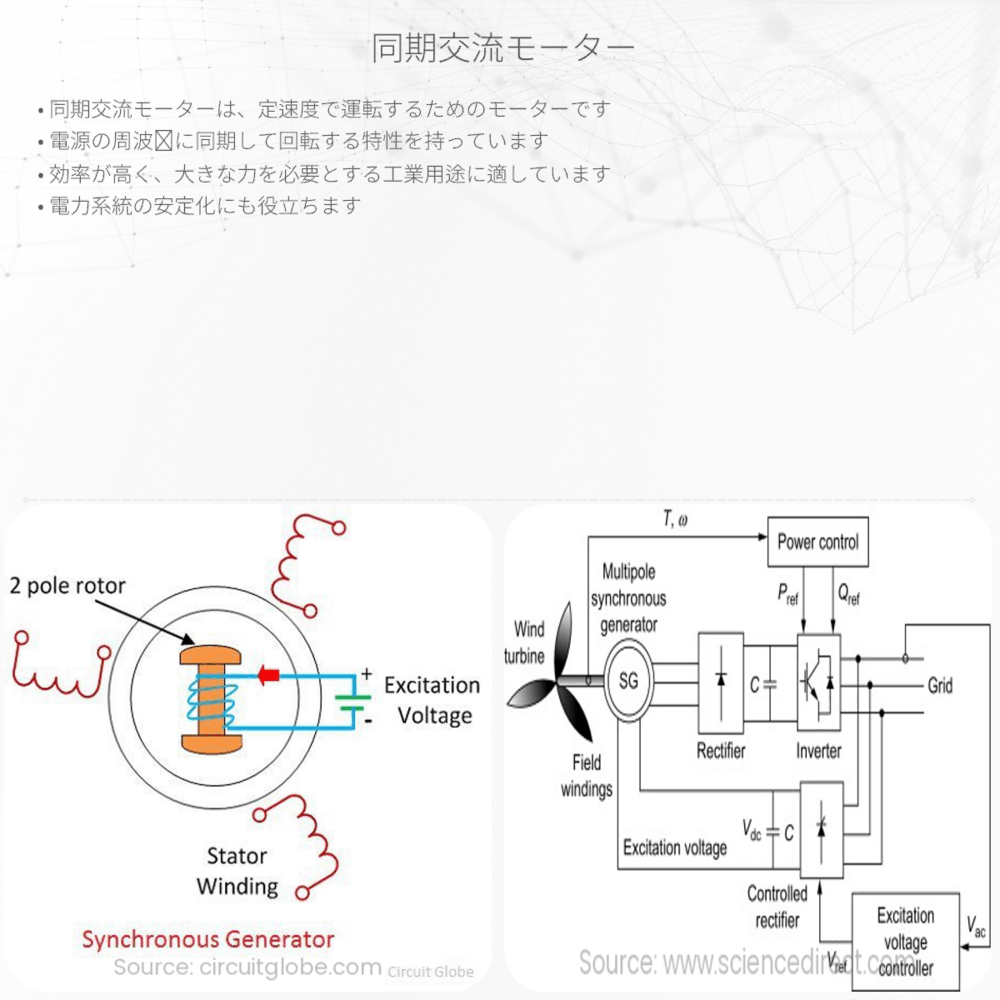

同期交流モーターの基本構造
同期モーターは主に２つの主要部分から構成されます。１つは静止しているステータ（stator）、もう１つは回転するロータ（rotor）です。
- ステータ：ステータはモーターの外側に固定された部品で、複数のコイルが設置されています。交流電源をコイルに通電すると、電磁場が発生し、その変化する磁場がモーターの動作原理の根幹を成します。
- ロータ：ロータは、モーターの中心に位置し、ステータの磁場によって引きつけられることで回転します。同期モーターのロータは、永久磁石または電磁石で構成され、ステータの磁場と同期して回転することが特徴です。
同期交流モーターの動作原理
同期モーターは、ステータに流れる交流によって生じる回転磁場と、ロータの磁極が同期することで動作します。
- ステータの回転磁場：ステータに設けられたコイルに三相交流を流すと、コイル間で位相差が生じ、回転磁場が生まれます。
- ロータとの同期：ロータの磁極がステータの回転磁場に引きつけられることで、ロータが回転し始めます。ロータが一定の速度（同期速度）まで加速すると、ステータの磁場の回転とロータの回転が同調し、同期運転が始まります。
同期速度は、交流電源の周波数 \( f \) とモーターの極数 \( p \) に依存し、次の式で表されます：
\[ 同期速度 (rpm) = \frac{120 \times f}{p} \]
この式から、同期モーターの回転速度は電源の周波数に直接関連していることがわかります。つまり、周波数を一定に保つことで、モーターの回転速度も一定に保つことができるのです。
同期交流モーターの利点と応用
同期モーターは、速度が安定しており、効率が良いために定速運転を要求される用途に適しています。また、力率改善にも利用されることがあります。力率とは、電力システムにおける電圧と電流の位相差を示す指標であり、この力率を改善することでエネルギー効率が向上します。
同期モーターの応用例は以下の通りです：
- 電力発電所の発電機
- エレベーターやポンプなどの可変速度機械
- コンピュータのディスクドライブ
- デジタルクロックやタイマー
同期モーターはその精密さと効率の良さから、現代社会では欠かせない電動機の一つとなっています。今後も技術の発展とともにさらなる進化が期待されています。
