クォーツジャイロスコープの原理と構造、高精度な位置決め・動き追跡に重要な役割を果たす装置で、航空機からスマートフォンまで幅広く応用。

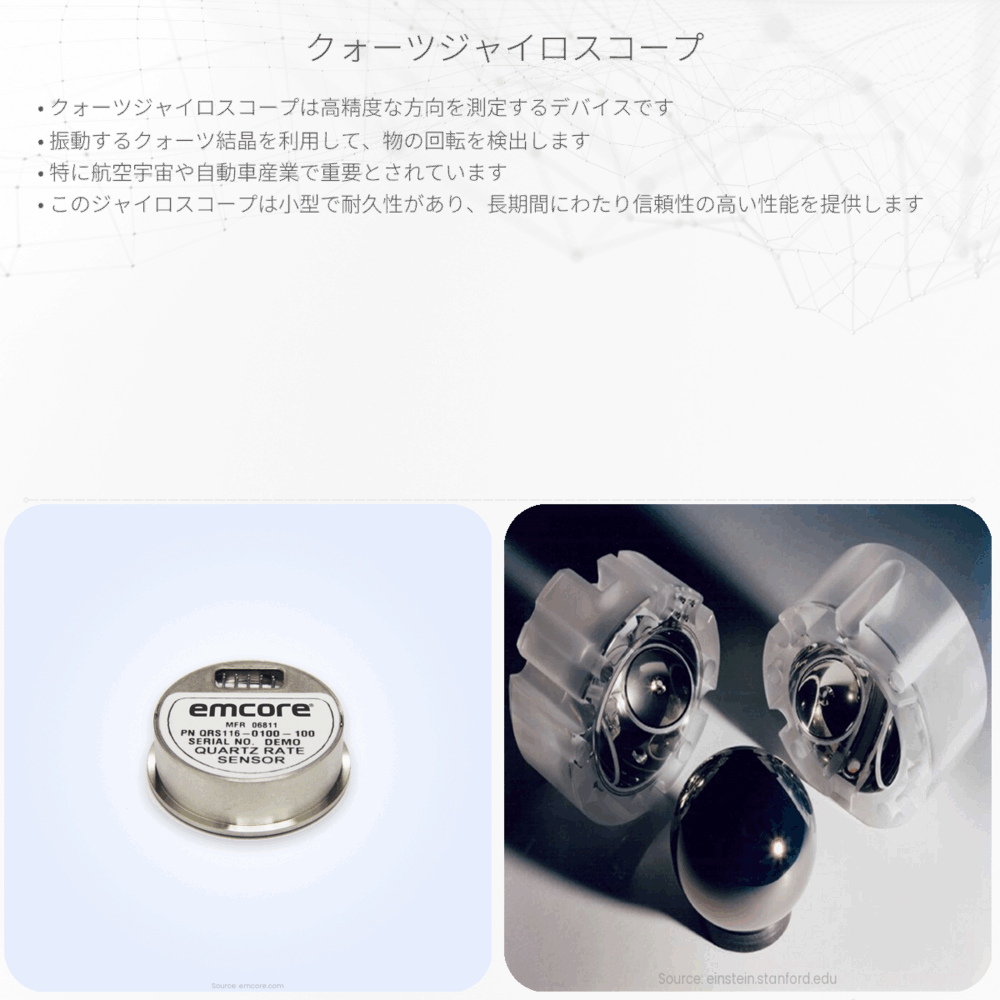

クォーツジャイロスコープとは
クォーツジャイロスコープは、高精度な位置決めや動きの追跡に使用される装置です。この装置の核心部品は、電気と磁気の物理法則を用いて動作するセンサーです。軍事、航空宇宙、自動車産業など、様々な分野で利用されています。
基本原理
ジャイロスコープは回転するディスクまたは車輪を利用し、角運動量の保存の法則によって一定の方向を維持します。クォーツジャイロスコープはこの原理に、クォーツの特性を組み合わせています。クォーツは圧電効果を示す物質で、力を加えると電圧が生じ、逆に電圧を加えると振動します。
構造と動作
クォーツジャイロスコープの主要部分は、精密に切り出されたクォーツのリングです。このリングに交流電圧を適用すると、リングが特定の周波数で振動し始めます。リングが回転すると、コリオリの力が作用し、その結果として生じる振動モードの変化を検出することで、ジャイロスコープは動きを感知します。
- 角速度センサー: 動きによるコリオリの力の影響を検出します。
- 振動クォーツ: 電圧を加えることで精密な振動を起こす
- 電極: クォーツに電圧を適用し、発生する電圧を検出するための部品
- 信号処理回路: 検出された信号を解析し、角速度に変換します。
応用
クォーツジャイロスコープは、その高精度と信頼性から、以下のような多くの応用分野で使われています。
- 航空機の態勢制御システム
- 宇宙船や人工衛星の姿勢制御
- 自動車の安定性制御システム
- スマートフォンやゲームコントローラーなどのコンシューマー機器
電気と磁気の関連性
クォーツジャイロスコープで利用される圧電効果は、電気と磁気の関連性の一例です。電圧（電気）が機械的な力（圧力）を生じさせ、またその力が電気信号を生成するという相互作用が、電磁気学の基本的な概念を示しています。
このように、クォーツジャイロスコープは先進のナビゲーション技術として、そして物理学の理解を深める一つの手段としても非常に興味深い装置です。物理やエンジニアリングにおける基本的な原理が、日常生活から先端技術まで、私たちの世界をどのように動かしているかを考えるきっかけを与えてくれます。
