동기 교류 전동기의 작동 원리, 구조, 주요 장점 및 응용 분야를 소개하며, 정밀한 속도 제어와 높은 에너지 효율성을 강조합니다.
동기 교류 전동기의 기본 원리
전동기란 전기 에너지를 기계적 에너지로 변환하는 장치입니다. 그중에서도 ‘동기 교류 전동기(Synchronous AC Motor)’는 교류 전기를 사용해 일정한 속도로 회전하는 특징을 지닙니다. 동기 전동기라는 명칭은 이 전동기의 회전 속도가 전원의 주파수와 동기화되어 있다는 의미에서 유래한 것입니다. 이러한 동기 전동기는 발전소의 발전기와 같은 거대한 발전 시스템 뿐만 아니라 정밀한 속도 제어가 필요한 산업용 기계에도 광범위하게 사용됩니다.

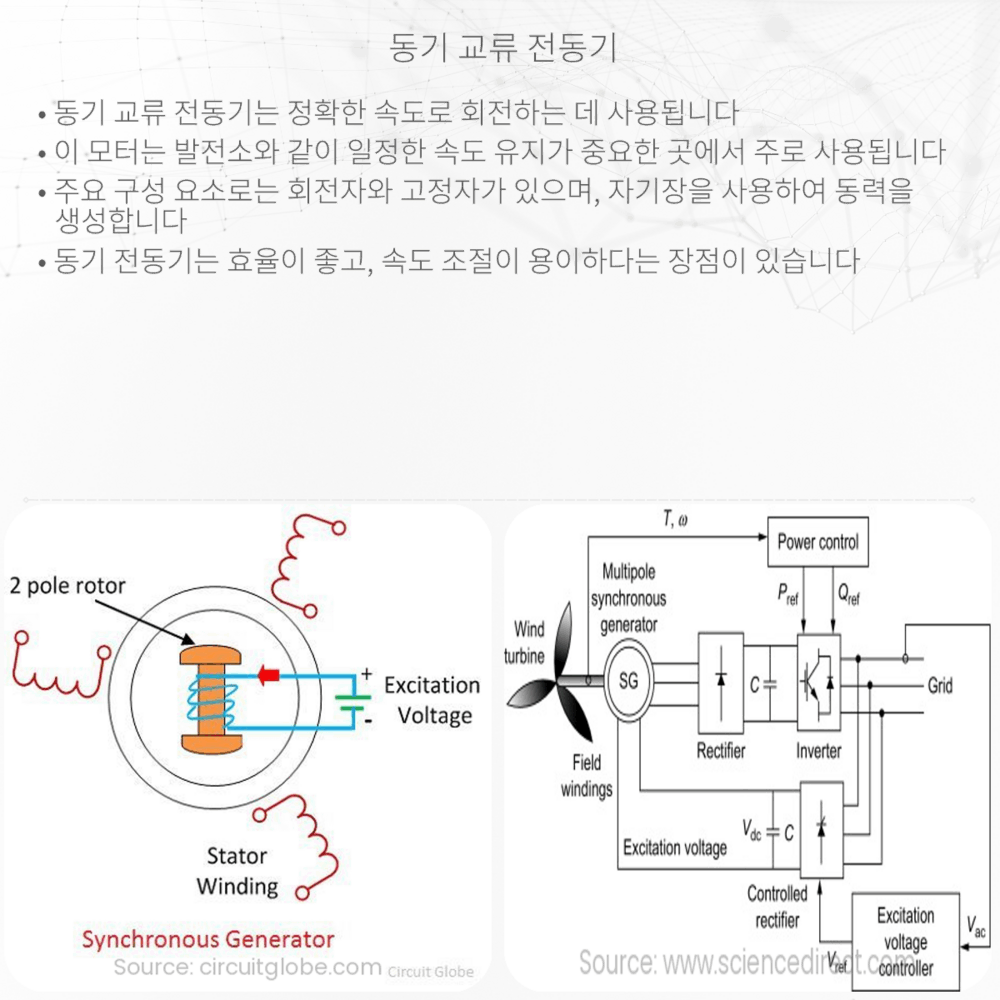

동기 교류 전동기의 구조
동기 교류 전동기는 크게 두 부분으로 구성되어 있습니다: 고정자(stator)와 회전자(rotor) 또는 동자(armature)라고 불립니다.
- 고정자(Stator): 고정자는 전동기의 바깥쪽 부분에 위치하며, 변압기의 철심과 비슷한 구조를 가집니다. 이곳에 교류 전원이 인가되면 회전자에 자기장이 생겨 회전자를 회전시키게 됩니다.
- 회전자(Rotor): 회전자는 전동기의 내부에 위치하며 자석 또는 전자석을 포함합니다. 회전자가 회전하면 기계적인 출력이 생겨 각종 기계를 작동시킬 수 있습니다.
회전자의 자기장이 고정자에 유도되는 교류 전원과 상호작용하여 회전하게 되는데, 이 과정에서 회전자는 전원의 주파수에 맞춰 일정한 속도로 회전합니다.
동작 원리
동기 교류 전동기의 원리를 이해하기 위해서는 전자기 유도와 자기장의 상호작용에 대한 기본적인 지식이 필요합니다. 고정자에 교류 전원을 가하면 고정자 내부의 코일에서 교대로 바뀌는 자기장이 생성됩니다. 이 자기장은 회전자에 있는 자석이나 전자석과 상호작용하여 자석이 회전하도록 합니다.
- 회전자에 있는 영구자석 또는 전자석은 고정자의 교류 자기장에 의해 자극을 받습니다.
- 고정자의 자기장이 한 방향으로 변할 때, 회전자의 자석은 이에 반응하여 같은 방향으로 자석의 N극과 S극이 맞춰지도록 회전합니다.
- 전원의 주파수와 동기화되어 회전자는 일정한 속도로 계속 회전하게 됩니다. 주파수가 높아지면 회전 속도도 빨라지고, 주파수가 낮아지면 회전 속도도 느려집니다.
동기 교류 전동기의 회전 속도는 다음과 같은 공식으로 나타낼 수 있습니다:
\[ \text{회전 속도} (N) = \frac{60 \times \text{빈도} (f)}{\text{극수} (P)} \]
여기서 빈도(f)는 전원 주파수를 Hz 단위로, 극수(P)는 전동기에 설정된 극의 개수를 나타냅니다.
동기 전동기가 가진 이러한 특성으로 인해 시간에 따라 정확한 속도 제어가 가능하여, 시계나 위치 제어 시스템 등에 적합하다고 할 수 있습니다.
주요 장점과 응용 분야
동기 교류 전동기는 정확한 속도 제어가 필요한 다양한 분야에서 중요한 역할을 하고 있습니다. 특히 산업용 대형 기계나 정밀 장비, 그리고 에너지의 효율적인 사용이 요구되는 환경에서 그 장점이 두드러집니다.
- 높은 효율: 다른 종류의 전동기에 비해 동기 전동기는 효율적으로 에너지를 사용합니다. 이는 장기적으로 에너지 비용을 절감할 수 있음을 의미합니다.
- 정확한 속도 제어: 동기 전동기의 속도는 전원의 주파수에 따라 결정되므로, 복잡한 속도 조절 시스템 없이도 매우 정밀한 속도 제어가 가능합니다.
- 전력 인자(power factor) 개선: 동기 전동기는 전력 인자를 1에 가깝게 만들어 전력 손실을 최소화하는 데 기여할 수 있습니다.
이러한 특성으로 인해 동기 전동기는 발전소, 공장의 생산 라인, 상업용 에어컨 시스템, 펌프 및 압축기 등의 분야에서 폭넓게 사용되고 있습니다.
기술의 발전과 더불어 동기 교류 전동기는 우리 삶 곳곳에서 효율적이고 정밀한 동력원으로서 계속해서 중요한 역할을 할 것입니다. 이를 통해 물리학과 공학의 원리가 어떻게 현실 세계에 적용되고 있는지 이해할 수 있으며, 향후 더욱 발전된 기술로 인해 우리의 삶이 어떻게 변화할지 기대해볼 수 있습니다.
