ワイヤーツーボードコネクタの原理と構造について詳しく解説し、電気・電磁学の法則からその役割と設計要素を紹介します。
ワイヤーツーボードコネクタの基礎

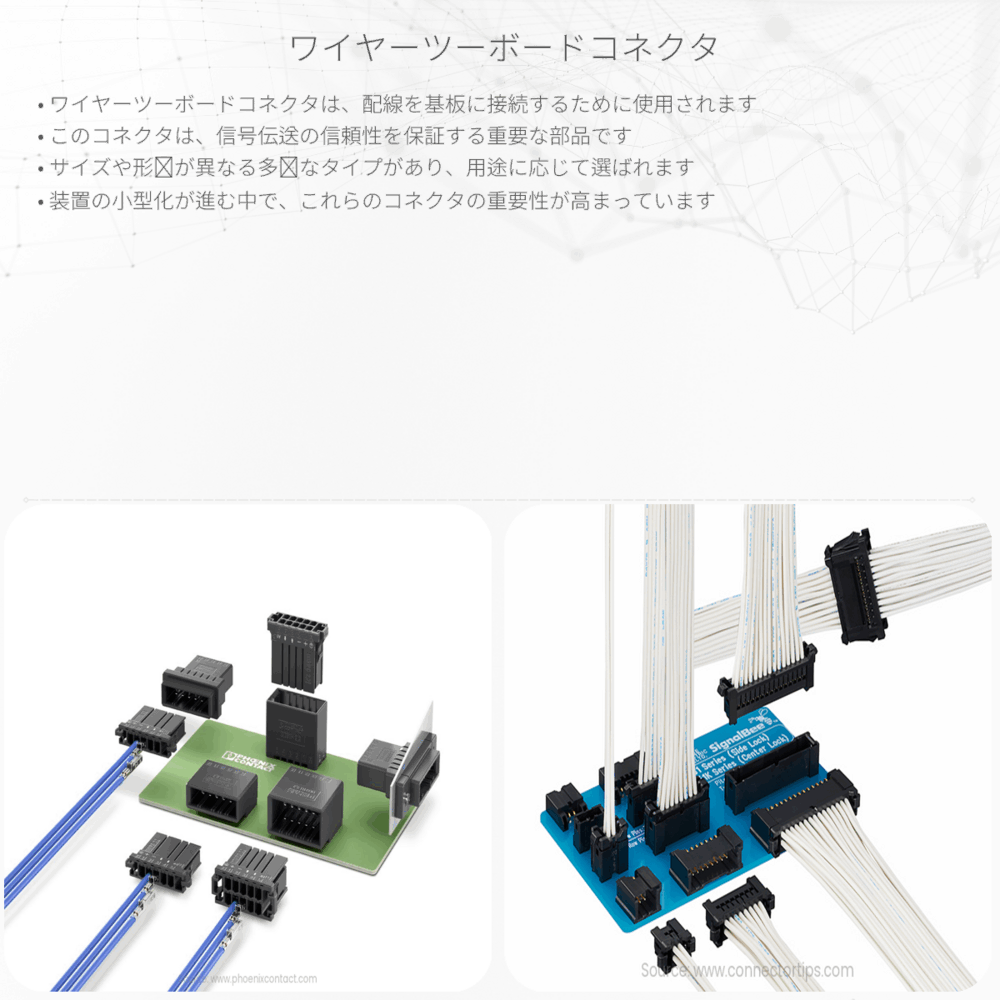

ワイヤーツーボードコネクタは、電気的な信号や電力をワイヤー（導線）からプリント基板（PCB）に伝達するために使用される重要なコンポーネントです。家電製品から産業機器まで、幅広い電子機器で見られるこの小さなパーツは、電気と磁気という物理学の法則を基礎としています。
電気と磁気は、物理学の分野であり、「電磁学」という一つの大きな範疇で扱われます。電磁学は、電荷が持つ電磁力などの力学的特性と、その相互作用を研究します。ワイヤーツーボードコネクタでは、電流が導線を流れて、どのように基板上の回路に電力や信号を伝えるかというプロセスにおいて、この電磁学が直接的に関係しています。
ワイヤーツーボードコネクタの構造と役割
ワイヤーツーボードコネクタは、主にハウジング（外部のカバー）、端子（電線を接続する金属部品）、およびロック機構から成る小型の部品です。ハウジングはプラスチックなどの絶縁体でできており、端子は銅などの導体でできています。この端子は電線の裸の導体部分と物理的にも電気的にも接瞹昝、信号や電力が流れる道を作ります。
- ハウジング：絶縁体でできており、電気的なショート（短絡）を防ぐ。
- 端子：金属製で、導電性に優れる。ワイヤーと基板を電気的に接続する。
- ロック機構：コネクタを正しく位置付け、振動や衝撃から接続を守る。
ワイヤーツーボードコネクタを使用することで、配線の取り付けと取り外しが容易になり、メンテナンスや修理が効率的に行えます。また、プリント基板への半田付けの必要がなくなるため、生産プロセスが簡略化されコスト削減にも繋がります。
ワイヤーツーボードコネクタの電気的性質
電気を理解する一つの基本的な概念はオームの法則です。オームの法則は、電流（I）、電圧（V）、抵抗（R）の関係を表します。
V = I * R
この法則は、ワイヤーツーボードコネクタを含む電気回路における電流の流れや電圧の落ちを議論する際に欠かせません。コネクタの抵抗値が低いほど、より多くの電流が少ない電圧で流れることができることを意味します。この抵抗値は、端子の材質や接続の質によって左右されます。
また、電磁誘導も重要な原理で、変化する磁場が電流を生み出すという現象です。この現象は、コイルやトランスなどの部品において、直接的に観察されますが、ワイヤーツーボードコネクタでは回路設計の際に考慮する必要があります。磁場の影響を受けやすい配置を避けることで、意図しない電流の発生を防ぎ、信号伝達を正確に行うことができるのです。
最後に、ワイヤーツーボードコネクタ設計の際には、電流キャリング容量（電流定格）、接続の耐電圧、および環境に対する耐性（温度、湿度など）も重要な要素です。これらの電気的、物理的特性を考慮することで、安全かつ信頼性の高いコネクタが実現されます。
物理学と工学の原則を理解すれば、私たちの周りにある電子機器がどのように動作しているか、その美しさと複雑さをより深く理解することができます。ワイヤーツーボードコネクタは、その小さな存在が電気と磁気の法則を用いて、私たちの生活に大きな影響を与えている見事な例です。
