XNORゲートの原理と応用を詳しく解説。デジタル回路設計で等価比較を行う重要な論理ゲートについて学びましょう。
XNORゲートの基礎
電気と磁気は、電子機器における情報の処理と転送の基本的な要素です。デジタルエレクトロニクスにおいて、論理ゲートは基本的なビルディングブロックとなっており、XNORゲートはその中でも重要なゲートの一つです。
XNORゲートとは?
XNORゲートは「排他的NORゲート」とも呼ばれ、2つの入力が同じ場合にのみ真（1）を出力し、それ以外の場合は偽（0）を出力する論理ゲートです。つまり、2つの入力値がいずれも0か、いずれも1の場合にだけ、出力が1になります。
論理式と真理値表
XNORゲートの動作は、以下の論理式で表されます。
- A・B + ¬A・¬B
ここで、AとBは論理ゲートの入力信号を表し、「・」はAND演算、「+」はOR演算、「¬」はNOT演算を意味しています。つまり、AとBの両方が真の場合、または両方が偽の場合に、出力が真になります。

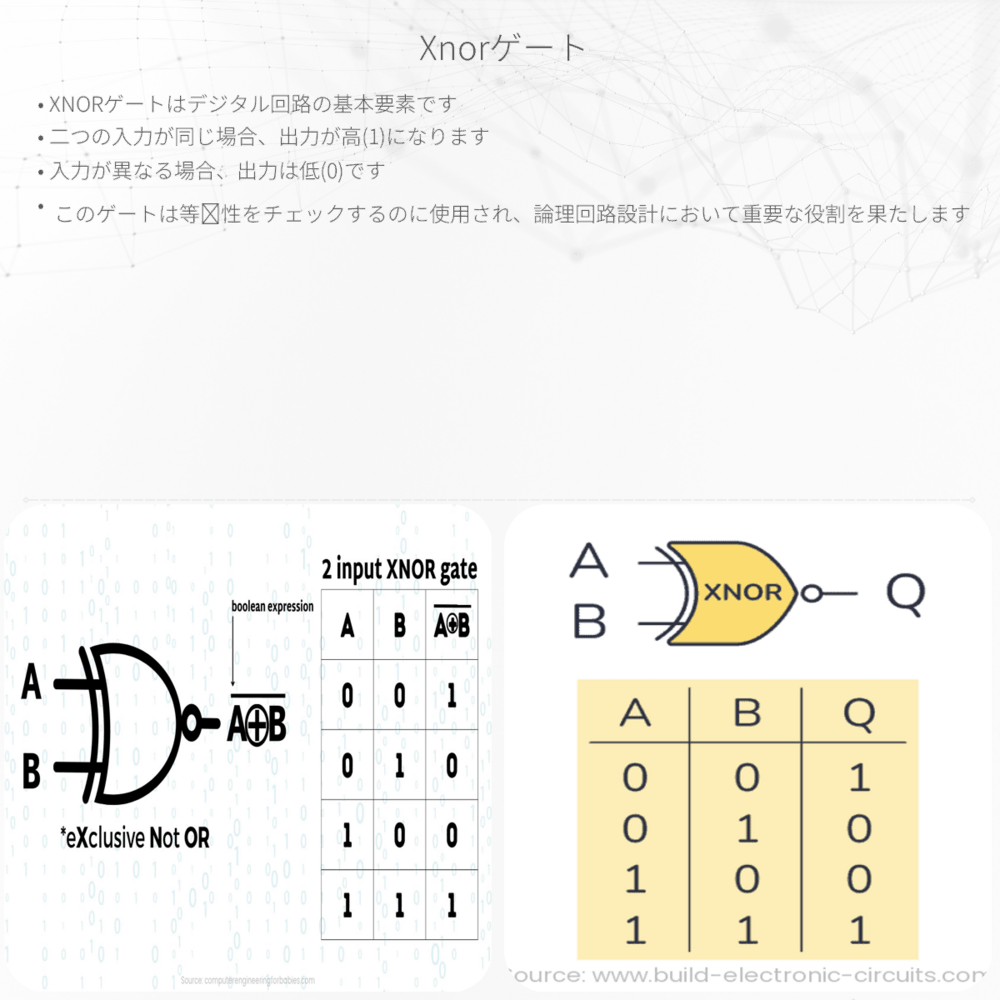

XNORゲートの真理値表は以下のようになります。
| A | B | A XNOR B |
|---|---|---|
| 0 | 0 | 1 |
| 0 | 1 | 0 |
| 1 | 0 | 0 |
| 1 | 1 | 1 |
XNORゲートの応用
XNORゲートはデジタル回路設計において、等価比較を行うためによく使用されます。例えば、2ビットのバイナリ値が完全に等しいかどうかを判断する際にXNORゲートが利用されることがあります。また、エラー検出やデータの整合性チェックにも関連しています。
XNORゲートの実装
実際には、XNORゲートはNORゲートやNANDゲート、NOTゲートなどの基本ゲートの組み合わせにより構築されます。これは、論理回路において、あらゆる論理関数を基本ゲートだけで構成できることからも理解できます。
一般的なトランジスタ技術を使用すると、XNORゲートは複数のトランジスタを組み合わせて形成されます。トランジスタはONまたはOFFの状態になり、これによって論理レベルの高（1）または低（0）を出力します。
まとめ
XNORゲートは非常に有用なデジタル論理ゲートであり、複雑なデジタルシステムやコンピュータの様々な部分に応用されています。そのシンプルな機能は、デジタルエレクトロニクスの基本的な理解を深める上で、良い出発点になります。このような基本的な論理回路が、より複雑なアルゴリズムやシステムの動作の基礎となることを理解することは、電気工学およびコンピュータサイエンスの分野において重要です。
