ウィートストンブリッジとは抵抗値を計測する装置で、電気回路の平衡状態を利用し未知の抵抗値を正確に求めます。
ウィートストンブリッジとは？
電気と磁気の分野において、ウィートストンブリッジ（Wheatstone Bridge）は抵抗値を正確に測定するために使われる装置です。1843年にチャールズ・ウィートストンにより改良されました。これは、電気回路として四つの抵抗で構成される回路で、その特性を利用して未知の抵抗値を測定することができます。
ウィートストンブリッジの原理

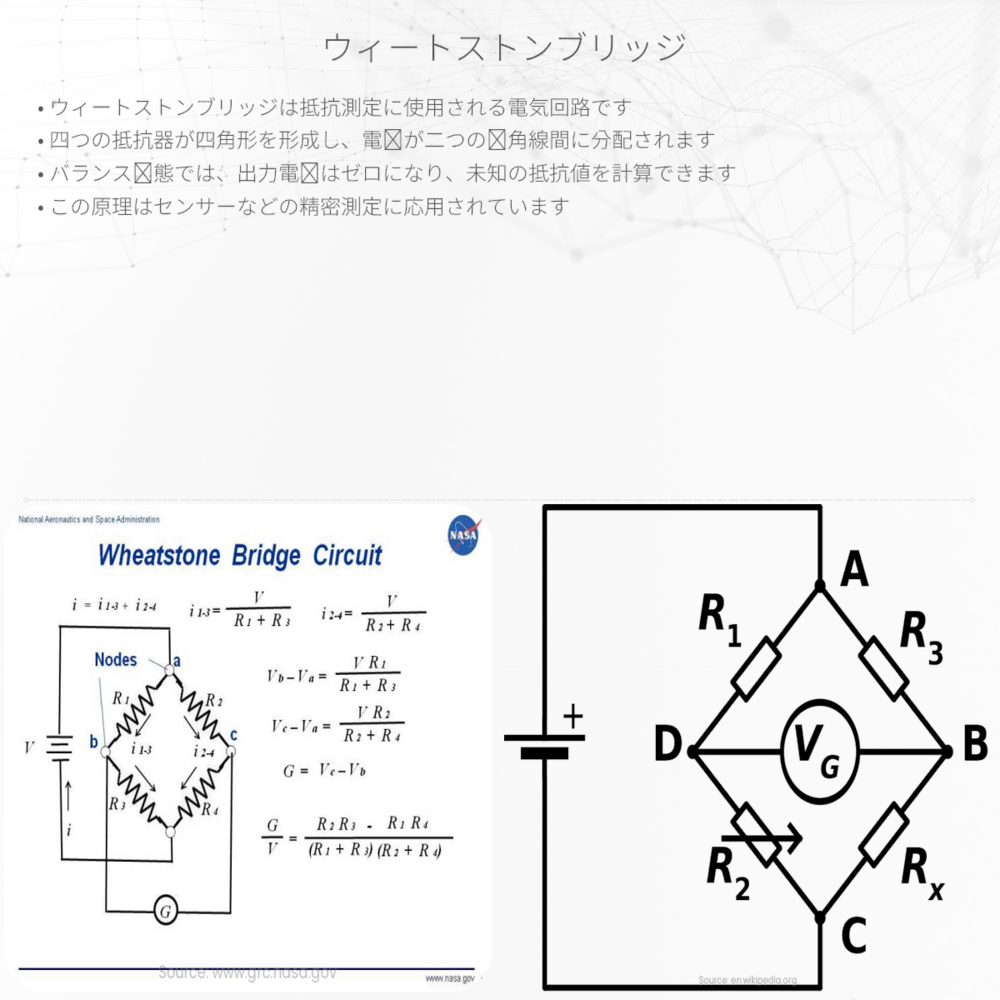

ウィートストンブリッジは、電流が流れる二つの並列回路で構成されています。これらの並列回路はそれぞれ二つの抵抗に分かれており、四つの抵抗（R1、R2、R3、R4）で形成されます。回路の一辺には電圧を供給するための電源（バッテリーなど）が接続され、対角線上には測定器（ガルバノメーターなど）が配置されます。
この装置の基本的な考え方は、四つの抵抗の比率が等しくなるように調整することです。つまり、R1/R2 = R3/R4 の関係が成立した時、回路は「平衡状態」となり、対角線上の測定器には電流が流れません。
ウィートストンブリッジの使い方
未知の抵抗値（Rx とします）を測定する際、ウィートストンブリッジにおいてRx を四つのうちの一つ、例えばR4 に接続します。他の三つの抵抗は既知の精密抵抗器を用いることが多いです。次に、測定器に流れる電流がゼロになるまで、既知の抵抗器の値を変えて調整します。
電流がゼロになった平衡条件を使って、未知の抵抗値 Rx を以下の式から求めることができます。
Rx = (R3 / R2) * R1
ウィートストンブリッジの実例と応用
現代では、ウィートストンブリッジはデジタル方式の回路に取って代わられつつありますが、精密な抵抗測定を要する実験や教育の場では今も使用されています。例えば、温度センサーであるサーミスタの抵抗変化を測定する際などに活用されます。
さらに、ストレインゲージと組み合わせることで、物体への力や圧力、重量などを測る応力計としての使用も一般的です。ウィートストンブリッジ回路は、その非常に高い精度から橋梁や建築物の微細な変位や歪みを測定する分野でも重宝されています。
まとめ
ウィートストンブリッジは古典的な電気測定技術ですが、今日でもその精度の高さから多種多様な場面で利用されています。物理初学者や工学に興味を持つ人にとって、ウィートストンブリッジは電気的な測定の基本を理解するのに非常に有効な実例を提供します。
