휘트스톤 브리지는 전기 저항을 정밀하게 측정하는 전기회로로, 산업, 전자 및 물리 실험에 활용됩니다.
휘트스톤 브리지란 무엇인가?
휘트스톤 브리지(Whetstone Bridge)는 전기 저항을 측정하는데 사용되는 전기회로의 일종입니다. 이때 전기 저항이란 전류가 소재를 통과할 때 겪는 저항력을 의미하며, 옴(Ω) 단위로 나타납니다. 휘트스톤 브리지는 1833년 새뮤얼 헌터 크리스티(Samuel Hunter Christie)에 의해 처음 개발되고, 후에 찰스 휘트스톤에 의해 개선되었습니다. 정밀한 저항 측정이 필요한 전자 공학 및 기타 과학 분야에서 널리 사용됩니다.
휘트스톤 브리지의 원리

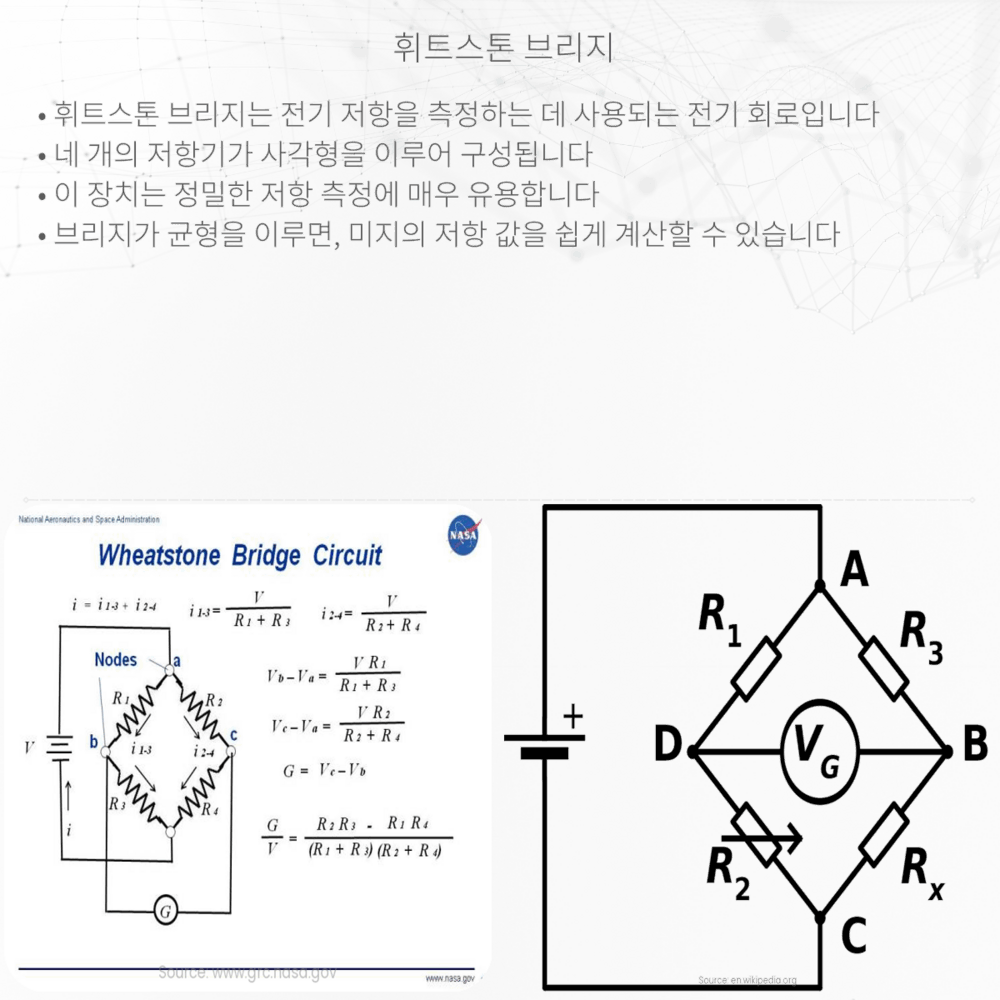

휘트스톤 브리지는 네 개의 저항체(R1, R2, R3, R4)가 사각형을 이루어 연결된 구조입니다. 이 사각형의 한 대각선에는 전류를 공급하고, 다른 대각선에는 감지기(주로 갈바노미터)를 놓습니다. 갈바노미터는 전류의 흐름을 감지하는 장치로, 휘트스톤 브리지에서 전류가 균형을 이루었는지를 나타냅니다.
이 회로에서, 만약 R1/R2 = R3/R4라는 조건을 만족한다면, 브리지는 “균형 상태”에 도달하고 갈바노미터에는 전류가 흐르지 않습니다. 이 원리를 이용하여, 알려지지 않은 저항값(Rx)을 가진 저항체를 측정할 수 있습니다. 특정 저항 값이 알려진 저항체 세 개와 함께 사용하면, 알려지지 않은 저항의 값을 계산할 수 있습니다.
휘트스톤 브리지의 사용 방법
휘트스톤 브리지를 사용하는 방법은 다음과 같습니다. 먼저, R1, R2, R3의 값을 알고 있는 상태에서 Rx의 값을 알고 싶을 때 R1/R2 = Rx/R3의 관계를 사용합니다. 갈바노미터를 통해 브리지의 균형이 맞춰질 때까지 R2 또는 R3의 값을 조정합니다. 브리지가 균형을 이루었다면 알려지지 않은 저항 Rx의 값을 다음과 같은 공식으로 계산할 수 있습니다.
\[ R_x = \frac{R_3}{R_2} * R_1 \]
휘트스톤 브리지의 실생활 응용
- 산업 현장: 각종 센서와 측정 장비에서 정밀한 저항 측정이 필요할 때 휘트스톤 브리지가 사용됩니다.
- 전자 회로: 저항의 값을 정밀하게 조정하고 측정하는 데 휘트스톤 브리지가 이용될 수 있습니다.
- 과학 실험: 물리 실험에서 특정한 저항 값을 가진 소재의 특성을 연구할 때 사용됩니다.
결론
휘트스톤 브리지는 저항 측정을 위한 간단하면서도 정확한 방법을 제공합니다. 이를 통해서 전자공학자들은 저항의 정확한 값을 찾아내고, 다양한 전자기기와 시스템의 성능을 향상시킬 수 있습니다. 휘트스톤 브리지의 개념을 이해함으로써 우리는 전기와 전자 분야의 기본적인 개념을 더 잘 이해하고, 일상 생활 속에 응용하는 방법을 배울 수 있습니다.
