マルチメーターの基本機能と使い方を分かりやすく解説。電圧、電流、抵抗の測定方法や安全な使用について学びます。

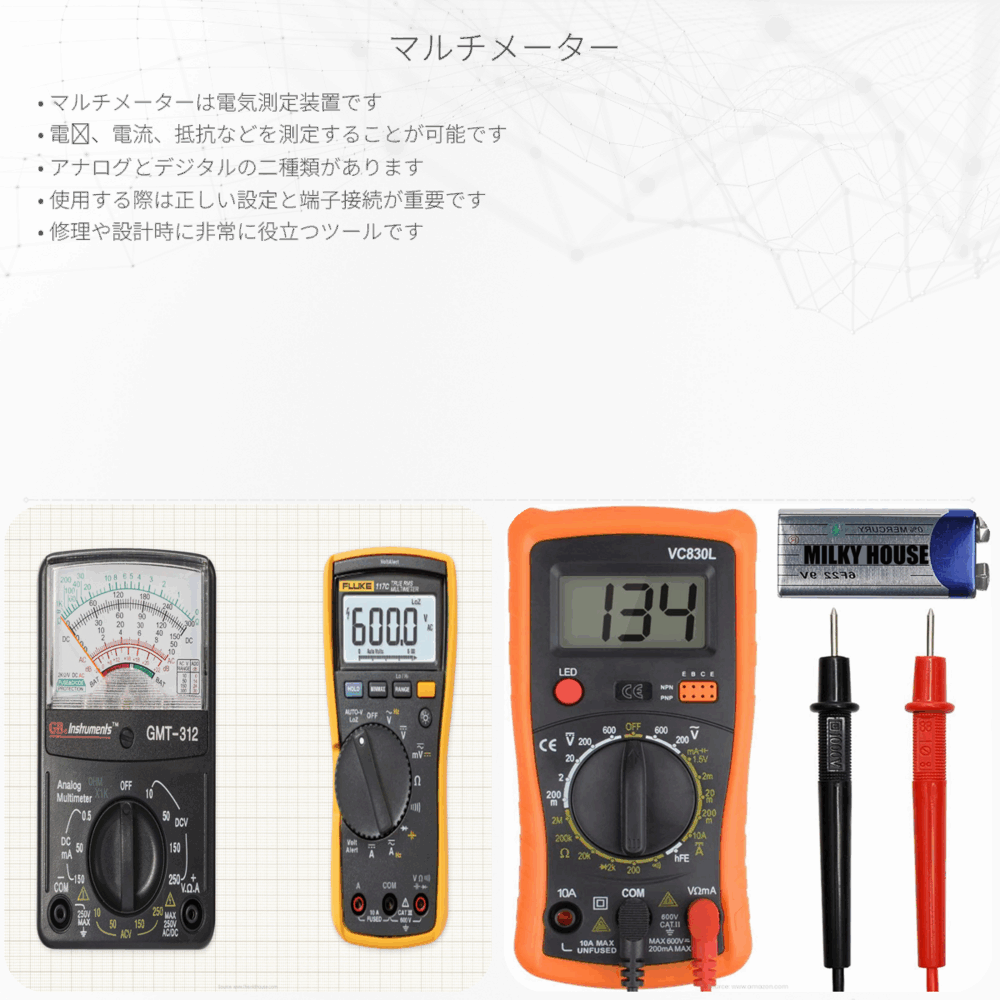

マルチメーターとは何か
マルチメーターは電気回路のさまざまな特性を測定するための多機能な計測器です。電圧、電流、抵抗をはじめとして、キャパシタンスや導通性なども測定することができる高度なものもあります。電気工事士、エンジニアからDIY愛好家まで幅広く利用されており、日常の電気のトラブルシューティングにも役立ちます。
マルチメーターの主な機能
- 電圧測定 (直流電圧、交流電圧)
- 電流測定 (直流電流、交流電流)
- 抵抗測定
- 導通テスト
- キャパシタンス測定 (一部のモデル)
- 周波数測定 (一部のモデル)
- 温度測定 (一部のモデル)
電圧測定
電圧を測定する際、マルチメーターは直流 (DC) と交流 (AC) を区別して測定します。直流電圧は電池やUSBポートなどの出力を測るのに用いますが、交流電圧は家庭のコンセントの電圧を測るのに使用します。
電流測定
電流測定では、回路に流れる電子の量をアンペアで測定します。マルチメーターでは、回路に直列に接続して電流を読み取ります。高い電流を測るときは、特に安全に注意が必要です。
抵抗測定
抵抗は電流の流れを制限する回路要素です。抵抗の大きさはオーム (Ω) で表され、マルチメーターはこれを直接測ることができます。抵抗測定では、電源を切った状態で行います。
導通テスト
導通テストは、回路が適切に接続されているか、ブレークしていないかを確認するテストです。導通がある場合、マルチメーターは音で知らせます。
使用時の注意点
- 測定の前に適切な測定範囲を選ぶこと。
- 直流と交流の違いを理解し、正しく設定すること。
- 高電圧または高電流を扱う場合は特に安全に注意すること。
- 未使用時にはプローブをマルチメーターから外し、電源をオフにすること。
以上のようにマルチメーターは便利な測定ツールですが、正しい知識と手順で使用しないと、危険な状況を招くこともあります。取扱説明書をよく読み、安全に配慮した使用を心がけましょう。
まとめ
この記事では、マルチメーターがどのような計測器であるかと、その基本的な機能について理解を深めました。電気を扱う際の安全な作業には欠かせないマルチメーターを、きちんとした知識で正しく使えるようになりましょう。電気や電子工学の分野での活躍はもちろん、日々の生活でも役立つマルチメーターの使い方を覚えておくことをお勧めします。
