モーターブラシホルダーの役割と重要性
電気モーターにおいて、モーターブラシホルダーは欠かせない部品の一つです。電気モーターが動力を生み出すためには、電気エネルギーを機械的エネルギーへと変換する過程が必要です。この変換には、電気と磁気の関係を活用した構造が用いられており、モーターブラシホルダーはその中核的な要素の一つと言えます。

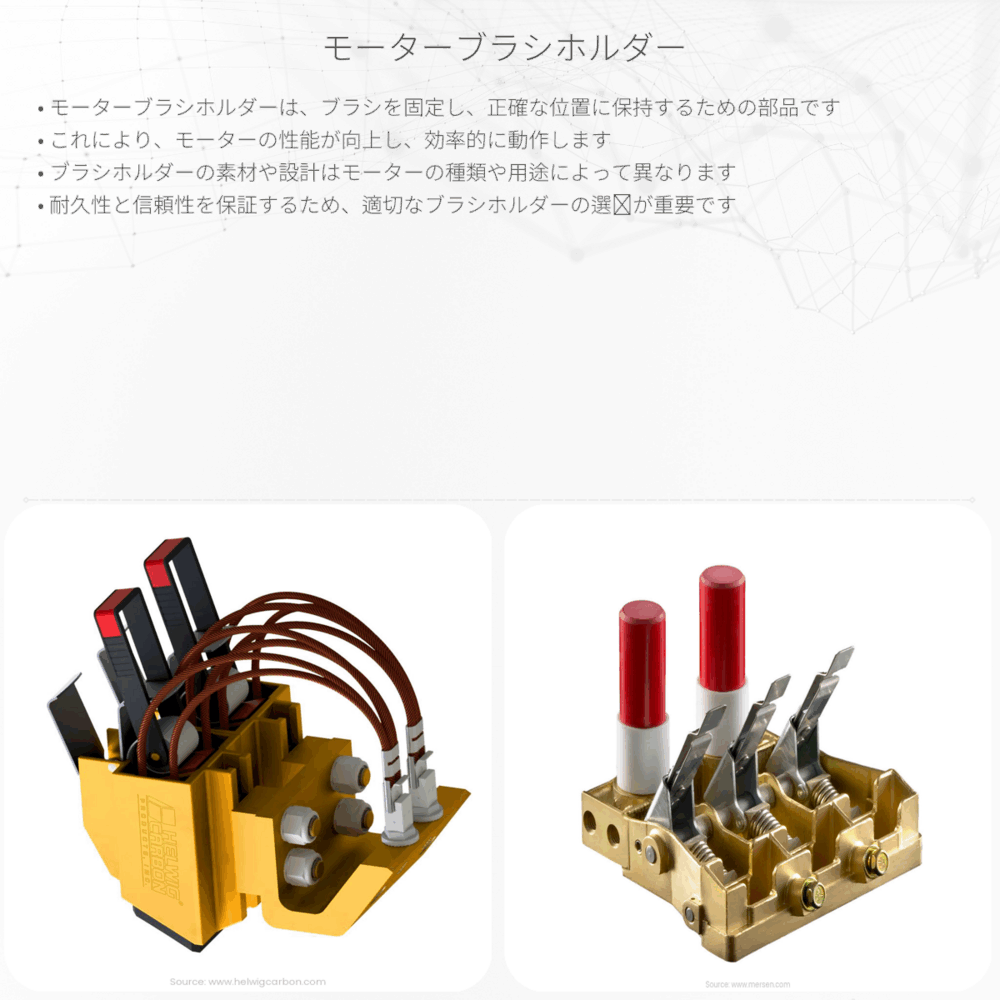

モーターブラシホルダーとは何か
モーターブラシホルダーとは、電動機における電流の伝達部品であり、炭素製のブラシ（電極）を保持し、コミュテーターという回転する接触部分に対して一定の圧力で接触させるための装置です。モーターが作動する際に、ブラシを通じて電流がコミュテーターに伝えられ、これによって電磁力が発生し、モーターの回転軸が動きます。
モーターブラシホルダーの基本的な構造と機能
- ブラシ: 通常、炭素やグラファイト製で、コミュテーターに当たる部分になります。
- ホルダー: ブラシを保持し、適切な位置に固定しておく役割があり、材質は電気を通しにくいものが選ばれます。
- バネ: ブラシに対し一定の圧力を提供し、コミュテーターとの接触を一定に保ちます。
- コネクタ: ブラシから電流をモーターへと導くための金属部品。
これらの構成要素が協力して、安定した電流の供給と効率的な電気エネルギーの変換を実現します。
ブラシホルダーの重要な役割
- 電流伝達: ブラシホルダーは電源からコミュテーターへと電流をスムーズに伝達させるために必要です。
- 接触圧力の維持: ブラシとコミュテーターの間に一定の圧力を保つことで、信頼性の高い接禁を実現します。
- 摩擦と摩耗の管理: ブラシは徐々に消耗する消耗品です。ホルダーによってブラシの適切な摩耗管理が行われます。
- 熱の対処: ブラシとコミュテーター間の摩擦により発生する熱を逃がす役割も担います。
モーターブラシホルダーの性能や耐久性はモーターの寿命や効率に直結するため、適切な選定とメンテナンスが不可欠です。
まとめ
モーターブラシホルダーは、電気モーターの正常な動作を保つために不可欠な部品です。その素材と構造がモーターの性能に大きく影響し、ブラシとコミュテーターとの適切な接触を保つことでモーターの効率を最適化します。電気と磁気の基本原理を応用し、電動機がスムーズに動作するための重要な役割を担っているのです。
