マルチプレクサーは複数の信号を1つにまとめて伝送する装置で、電子回路や通信分野で広く使用される重要な技術です。
マルチプレクサーとは
マルチプレクサー（Multiplexer、MUX)とは、複数のアナログやデジタル入力信号を１つにまとめて、一つの伝送路を通じて伝送できるようにする装置のことです。コンピュータの世界だけでなく、電子回路や通信技術においても広く使われています。
マルチプレクサーの原理
マルチプレクサーは、基本的には電子スイッチとして機能します。複数の入力ラインから、選択された一つの信号を出力ラインに通すことができます。この選択は、通常、セレクトライン（選択線）と呼ばれる追加の入力信号によって制御されます。

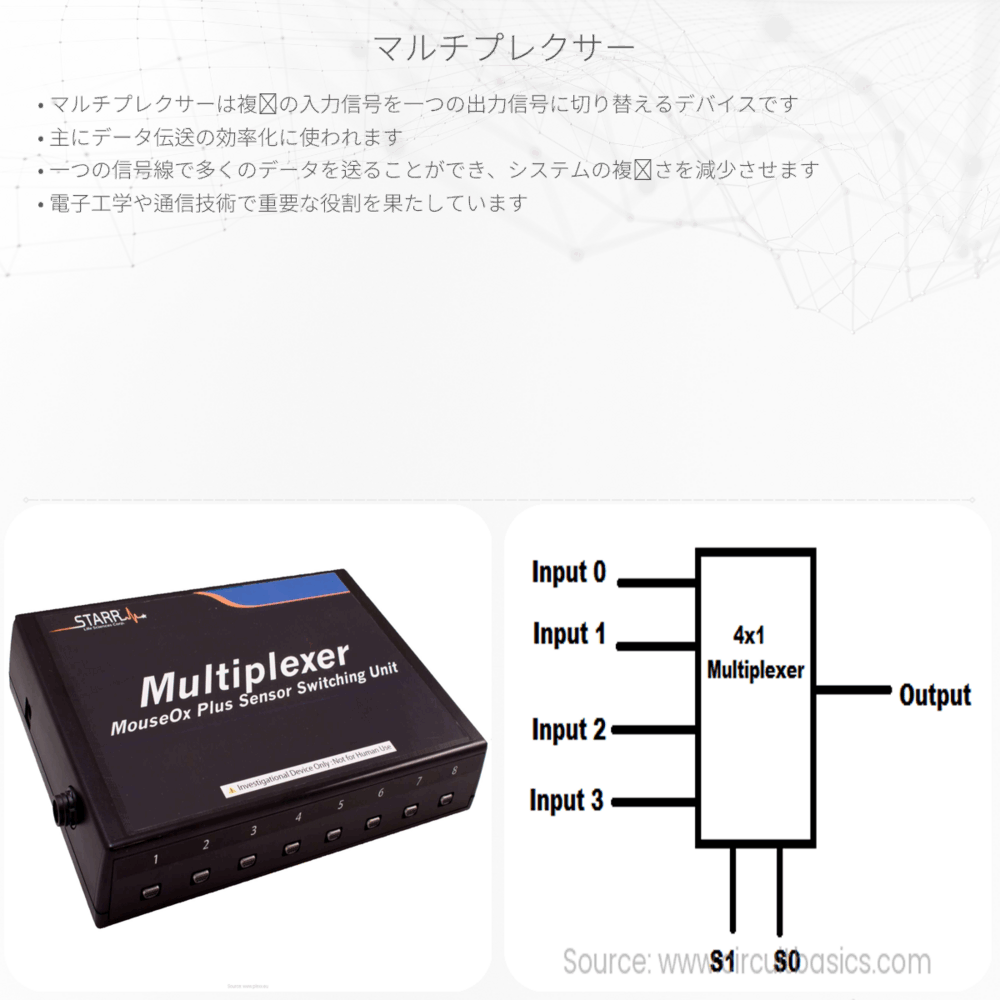

例えば、4つの入力信号を持つ4-to-1マルチプレクサーでは、2つのセレクトラインによって4つのうちのどの信号を出力するかが選ばれます。セレクトラインは22=4つの組み合わせが可能で、これによって入力の選択が行われます。
マルチプレクサーの応用
- データ通信：複数のデータラインからの信号を一つの伝送路にまとめ、データの送信コストを抑えます。
- 電話網：多数の電話ラインを一本のケーブルに結合し、通信インフラの効率を高めます。
- コンピュータの入出力：コンピュータ内での信号の経路を最適化し、限られたリソースの中でも最大の効率性を発揮させます。
このようにマルチプレクサーは、様々な電子機器内部、ならびに大規模な通信システム内で情報を効率的に扱うための非常に便利な技術です。
デジタルマルチプレクサーの動作
デジタル回路におけるマルチプレクサーは、主に論理ゲートを使用して構築されます。例として、2-to-1デジタルマルチプレクサーは、ANDゲート、ORゲート、NOTゲートで作られた簡単な回路で表すことができます。
入力がA、Bの2つ、セレクト信号がSの場合、出力Yは以下の論理式で表されます。
Y = (A AND NOT S) OR (B AND S)
ここで、NOT SはSの反転信号、ANDは両方の入力が”1″のときのみ”1″を出力する論理ゲート、ORは少なくとも一方が”1″であれば”1″を出力する論理ゲートを意味します。
マルチプレクサーは、入力するデータの複数選択肢から特定のデータを効果的に選び出し、単一の信号として出力できる非常に汎用性の高い装置です。そのシンプルな仕組みと幅広い応用可能性で、今後もさまざまな先進技術に欠かせない要素として活躍が期待されています。
