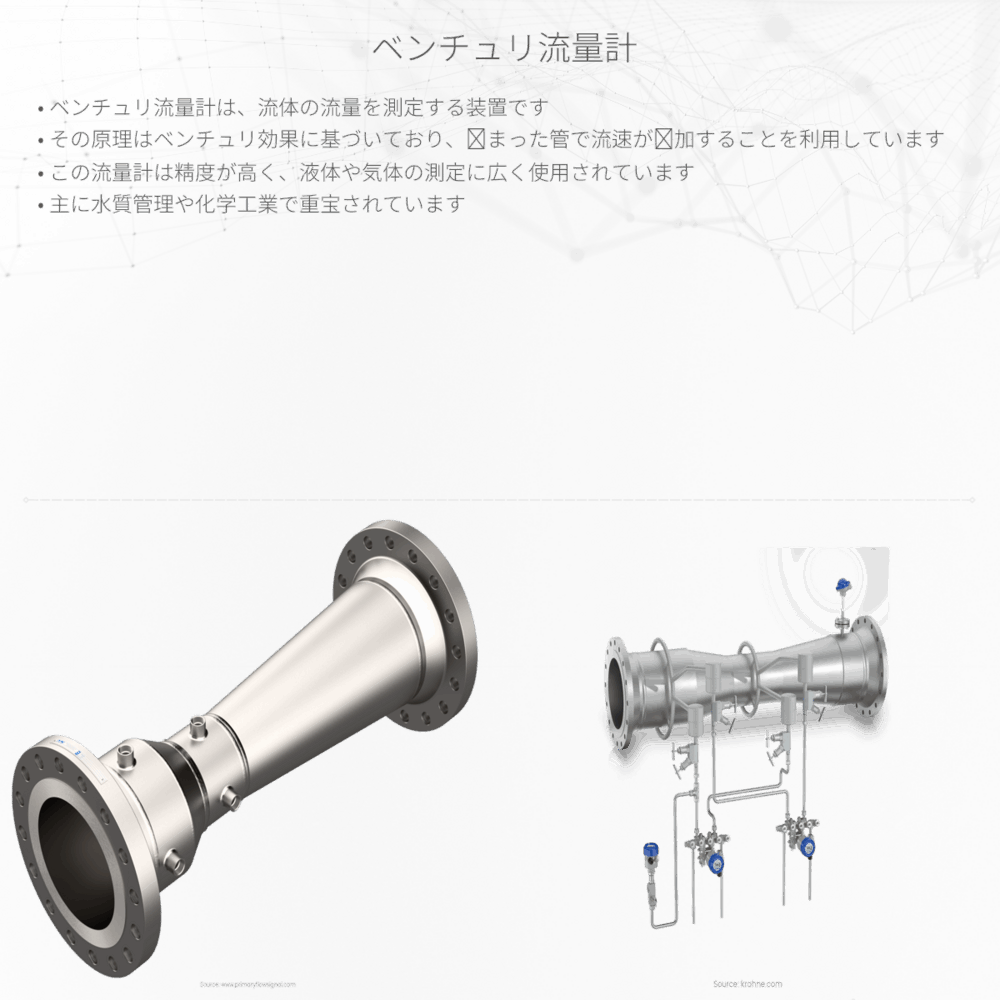

ベンチュリ流量計

ベンチュリ流量計について解説する記事。流体の速度が増すベンチュリ効果を用い、圧力差から流量を算出する原理や計算方法を簡潔に説明しています。

ベンチュリ流量計とは

ベンチュリ流量計は、液体や気体の流れの速さを測定する装置であり、多くの工業プロセスにおいて重要な役割を果たします。この記事では、ベンチュリ効果の原理と、それを利用したベンチュリ流量計の動作原理について解説します。

ベンチュリ効果とは

ベンチュリ効果は、流体が狭い通路を通るときに速度が増し、その結果として圧力が下がる現象です。この原理は、18世紀のイタリアの物理学者ジョバンニ・バッティスタ・ベンチュリにちなんで名付けられました。

ベンチュリ流量計の基本原理

ベンチュリ流量計は、管の中に設けられた狭窄部（スロートと呼ばれる部分）を流体が通過することに基づいています。狭窄部を通過する際に流体の速度が増すため、ベルヌーイの定理により、その部分での圧力が低下します。ベンチュリ流量計では、この圧力差から流量を求めることができます。

ベンチュリ流量計の動作

ベンチュリ流量計では、以下のステップで流量を測定します。

1. 流体がベンチュリ流量計に入る前の圧力を測定します（入口圧力）。
2. 流体が狭窄部を通過すると、速度が増し、圧力が下がります（スロート圧力）。
3. 入口圧力とスロート圧力の差を測定します。
4. この圧力差を使ってベルヌーイの方程式から流量を算出します。

ベルヌーイの方程式は以下のように表され、エネルギー保存の法則を示しています。

P₁ + 0.5 * ρ * v₁² + ρgh₁ = P₂ + 0.5 * ρ * v₂² + ρgh₂

ここで、

• P₁, P₂ はそれぞれ入口圧力とスロート圧力です。
• ρ (ロー) は流体の密度です。
• v₁, v₂ はそれぞれ入口とスロートでの流体の速度です。
• g は重力加速度です。
• h₁, h₂ はそれぞれ入口とスロートでの高さです（同じ高さであれば無視できます）。

流量の計算

実際に流量を計算する際は、上記のベルヌーイの方程式を変更して、圧力差と流体密度から狭窄部での最大速度を求め、その後に連続の方程式（A₁v₁ = A₂v₂；ここでAは断面積）を用いて流量を算出します。

流量 Q は次のようにして求めます。

Q = A₂ * v₂ = A₂ * √(2 * (P₁ – P₂) / ρ)

ベンチュリ流量計は様々な液体や気体に使用することができ、また、移動部品がないため、メンテナンスも容易で長期間にわたり正確な測定が可能です。このように、ベンチュリ効果を応用した流量計は、シンプルながらも非常に効率的で信頼性の高い測定装置として、今日でも広く使用されています。
