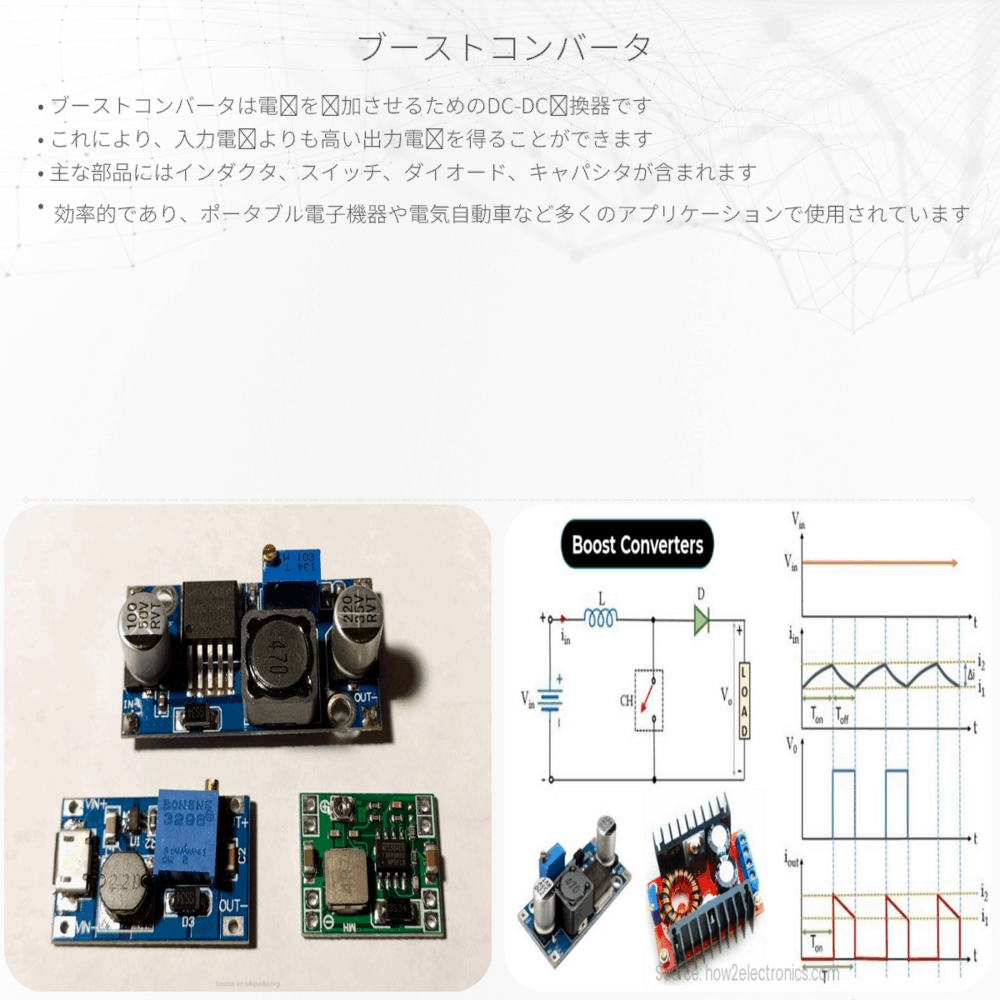

ブーストコンバータとは
ブーストコンバータは、電子回路の一種で、入力電圧よりも高い出力電圧を得るために使用されるDC-DC（直流から直流への）コンバータです。このデバイスは、エネルギーを貯められるコンデンサやインダクタ（コイル）を使用して、電圧を「ブースト」（上昇させる）します。太陽光発電システムや電気自動車などの多くのアプリケーションで重要な役割を果たしています。
ブーストコンバータの原理
ブーストコンバータはインダクタンスの性質を利用して電圧を上げることができます。インダクタ（コイル）に電流が流れると磁場が形成され、電流が変化しようとした場合、その変化に反対する電圧（起電力）が発生します（レンツの法則）。この現象を利用して、電圧を増加させることができるのです。
- スイッチが閉じている間（オン状態）、インダクタは電源からのエネルギーを蓄えます。
- スイッチが開いた（オフ状態）とき、インダクタは蓄えたエネルギーを放出し、出力側へと電流を供給します。
この切り替えのプロセスが高速に繰り返されることで、平滑化された高い直流電圧が出力されます。
ブーストコンバータの主要な部品
- インダクタ：エネルギーを磁場として一時的に貯蔵する主要な部品。
- スイッチ（トランジスタなど）：回路がオン/オフを切り替える部分。
- ダイオード：適切な方向へ電流が流れるように保証する役割を担う。
- コンデンサ：インダクタからのエネルギーを平滑化し出力電圧を安定させる。
ブーストコンバータの式
理想的な条件（つまり、全ての部品が完璧に機能し、損失がない状態）におけるブーストコンバータの基本的な式は次のとおりです。
Vout / Vin = 1 / (1 – D)
- Vout：出力電圧
- Vin：入力電圧
- D：デューティサイクル（スイッチがONの状態を保つ時間の割合）
この式は、デューティサイクルを変更することで出力電圧を調整できることを示しています。しかし、現実にはコンバータにはさまざまな損失が存在するため、実際の効率を考慮に入れる必要があります。
ブーストコンバータの応用
ブーストコンバータは様々な電子機器に応用されており、電池の電圧を上げたり、LEDライトや携帯電話の充電器などの電圧を調整するために使われています。また、再生可能エネルギー源やその他の電源からの電圧調整にも不可欠です。
電気と磁気の基本的な物理法則を利用し、巧妙な回路設計を組み合わせることで、ブーストコンバータは私たちの日常生活で電気エネルギーを効果的に使うための重要な技術となっています。
