二極性接合トランジスタ（BJT）は、アナログやデジタル回路で使用される半導体デバイスで、電流の増幅やスイッチングに利用されます。
二極性接合トランジスタ（BJT）とは
二極性接合トランジスタ（Bipolar Junction Transistor, BJT）は、電子と正孔の両方の種類のキャリアを使用する半導体デバイスです。アナログおよびデジタル回路の両方でスイッチや増幅器として広く用いられています。BJTは1947年に発明され、その後の電子技術の進展に大きな影響を与えました。この記事では、BJTの基本的な構造とその動作原理について説明します。

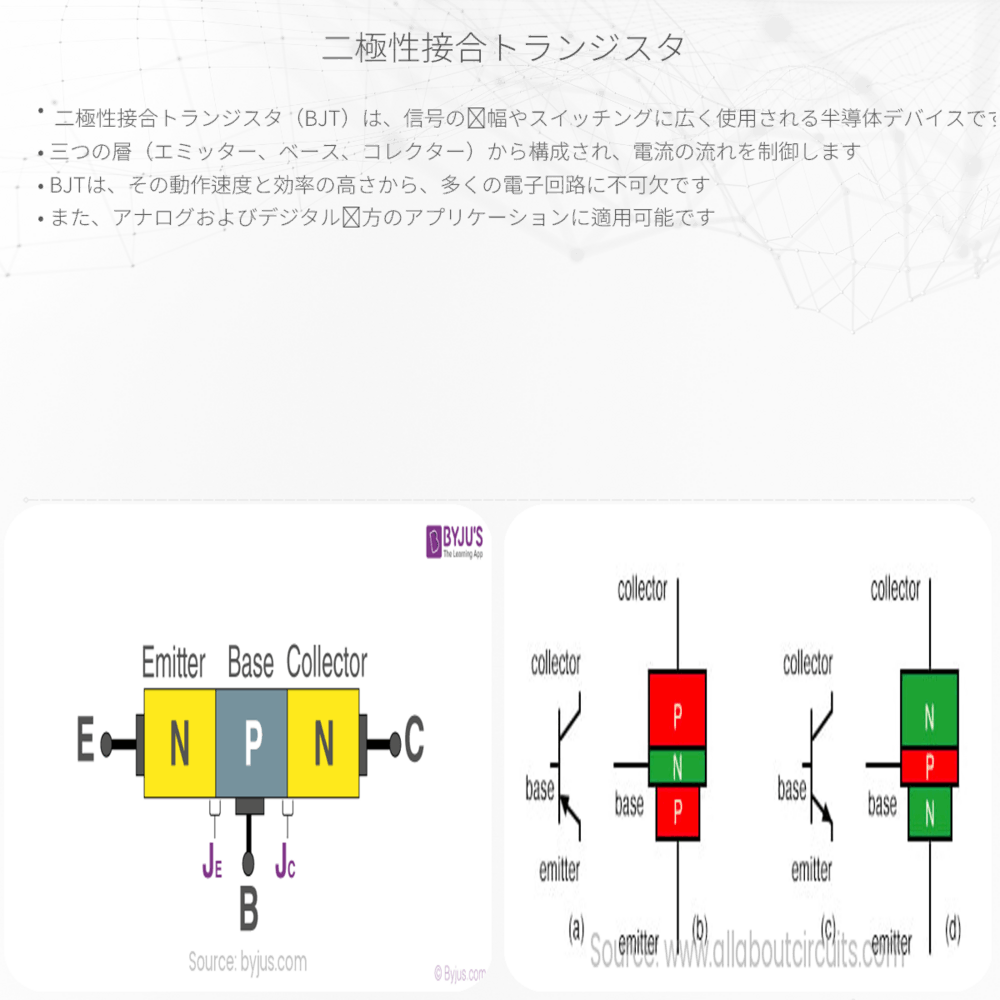

BJTの構造
BJTには二種類あります：NPN型とPNP型です。どちらも、三層の半導体材料で構成されており、中間の層を「ベース」、一方の端を「エミッタ」、もう一方の端を「コレクタ」と呼びます。
- NPN型トランジスタでは、エミッタがN型半導体、ベースがP型半導体、コレクタがN型半導体で構成されています。
- PNP型トランジスタでは、この層の順番が逆になり、エミッタがP型、ベースがN型、コレクタがP型になります。
それぞれの層は特定の種類の不純物でドープされており、電流を運ぶためのフリーキャリア（自由電子または正孔）の密度を増加させます。
BJTの動作原理
トランジスタの基礎的な動作原理は、エミッタからベースへの電流（IE）を制御することで、エミッタとコレクタ間のより大きい電流（IC）を制御することにあります。これがBJTの増幅機能の基本です。NPN型とPNP型の動作は類似していますが、キャリアの種類と流れる方向が異なります。
電流の関係
トランジスタのエミッタ、ベース、コレクタ間の電流の関係は以下の方程式で表されます。
- エミッタ電流: IE = IC + IB
- コレクタ電流: IC = β * IB
- ベース電流: IB
ここで、β（ベータ）は電流増幅率として知られており、トランジスタがどれだけのベース電流（IB）に対してコレクタ電流（IC）を増幅できるかを示します。
BJTの利用
トランジスタは増幅器として、またスイッチとして利用されます。
- 増幅器として：小さなベース電流の変化が大きなコレクタ電流の変化を引き起こし、これによって信号が増幅されます。
- スイッチとして：ベースに適切な電流を流すことで、トランジスタは「オン」（飽和状態）または「オフ」（遮断状態）として動作させることができ、これによって電子回路内の電流を制御することができます。
BJTは電子工学の基本的な要素であり、理解することで、電子回路の設計やアナライズが容易になります。また、フィードバックや安定性の概念、オーディオアンプ、電力制御など、より高度なトピックへと進む基礎を築くことができます。
