이 기사에서는 바이폴라 접합 트랜지스터(BJT)의 원리, 종류, 작동 방식, 주요 특징 및 다양한 전자 회로에서의 응용에 대해 설명합니다.
바이폴라 접합 트랜지스터(BJT)의 기본 원리
바이폴라 접합 트랜지스터(BJT: Bipolar Junction Transistor)는 전자 회로에서 중요한 역할을 하는 반도체 소자입니다. 이 트랜지스터는 전류를 증폭시키는 데 사용되며, 다양한 전자 장치에 널리 적용됩니다. BJT는 두 종류의 반도체 재료인 N형과 P형으로 구성되며, 이들의 조합에 따라 NPN 형태와 PNP 형태로 나뉩니다.
NPN형과 PNP형의 구조

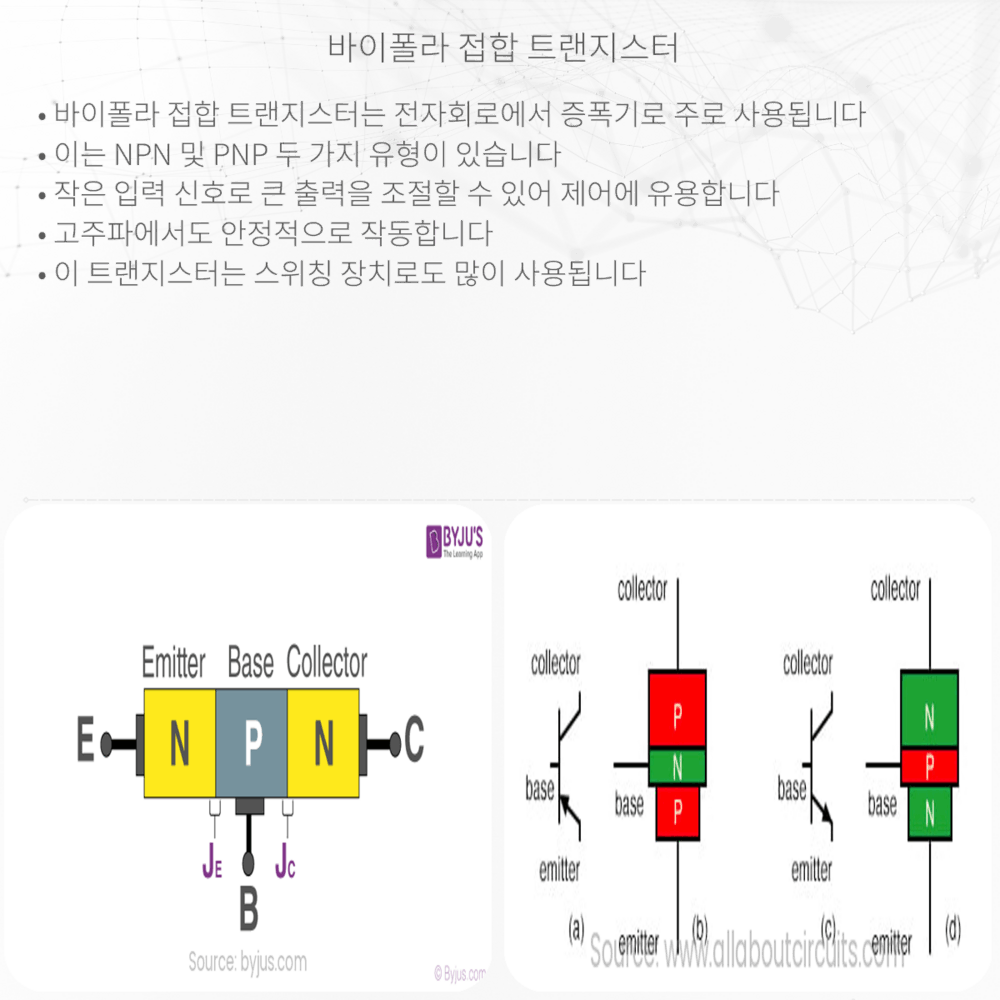

NPN형 BJT는 한 개의 P형 반도체가 두 개의 N형 반도체 사이에 위치하는 구조를 가지고 있습니다. 반대로 PNP형 BJT는 한 개의 N형 반도체가 두 개의 P형 반도체 사이에 위치합니다. 이들 구조에서 중요한 역할을 하는 세 개의 단자는 에미터(Emitter), 베이스(Base), 콜렉터(Collector)로 불립니다.
작동 원리
BJT의 기본적인 작동 원리는 베이스와 에미터 사이에 적용된 전압에 의해 제어되는 콜렉터와 에미터 사이의 전류 흐름에 기초합니다. 예를 들어, NPN 트랜지스터에서, 베이스와 에미터 사이에 약간의 정방향 전압이 가해지면, 에미터에서 콜렉터로 전자가 흐르게 됩니다. 이때, 베이스에서 흐르는 소량의 전류가 콜렉터와 에미터 사이에 큰 전류 흐름을 제어하게 됩니다.
전류 증폭 과정
BJT에서의 전류 증폭은 베이스로 흐르는 소량의 전류가 콜렉터로 흐르는 많은 양의 전류를 제어함으로써 이루어집니다. 이 증폭 비율은 ‘전류 이득(current gain)’이라고 하며, 이는 트랜지스터에 따라 다릅니다. 전류 이득은 보통 β(beta) 또는 hFE로 표현되며, 이는 콜렉터 전류(IC)를 베이스 전류(IB)로 나눈 값입니다. 즉, β = IC / IB로 표현됩니다.
BJT의 이러한 특성은 아날로그 신호 처리, 스위칭, 증폭 및 전력 제어 등 다양한 전자 회로에서 매우 유용하게 사용됩니다. 다음 섹션에서는 BJT의 특징 및 응용에 대해 더 자세히 살펴보겠습니다.
BJT의 특징과 응용 분야
BJT는 그의 독특한 특성과 유연성 때문에 여러 분야에서 사용됩니다. 우선, BJT는 매우 빠른 스위칭 시간을 가지고 있어 고주파 신호 처리에 적합합니다. 또한, 이 트랜지스터는 높은 전류 이득을 제공하기 때문에 소신호 증폭에도 매우 효과적입니다. 더 나아가, BJT는 강력한 전력 처리 능력을 갖추고 있어 전력 증폭과 같은 고출력 응용 분야에도 널리 사용됩니다.
선형 및 디지털 회로에서의 활용
선형 회로 설계에서, BJT는 높은 정확도와 안정성을 제공하는 연산 증폭기와 오디오 증폭기 등에 사용됩니다. 디지털 회로에서는, BJT는 빠른 스위칭 속성으로 인해 논리 게이트, 스위치, 메모리 디바이스의 구성 요소로 적용됩니다.
BJT의 한계 및 대안
BJT는 여러 장점을 가지고 있지만, 일부 한계점도 존재합니다. 예를 들어, 상대적으로 높은 전력 소모가 있으며, 크기가 작은 회로에서는 열 관리가 문제가 될 수 있습니다. 이러한 한계 때문에, 특정 응용 분야에서는 금속-산화물-반도체 필드 효과 트랜지스터(MOSFET)와 같은 다른 유형의 트랜지스터가 선호됩니다. MOSFET는 낮은 전력 소모와 더 작은 크기로 인해 저전력, 고집적 회로에 더 적합할 수 있습니다.
결론
바이폴라 접합 트랜지스터(BJT)는 전자 공학의 핵심 요소로서, 그 유연성과 다양한 응용 가능성으로 인해 여전히 중요한 위치를 차지하고 있습니다. 고주파 증폭, 전력 제어, 선형 및 디지털 회로 설계 등에서 그 가치를 발휘하고 있으며, 전자 회로 설계와 관련된 학습 및 연구에서 깊이 있게 다뤄질 가치가 있는 소자입니다. 그럼에도 불구하고, 기술 발전에 따라 BJT의 한계와 적합한 사용 시나리오를 이해하는 것이 중요합니다. 이러한 이해를 통해 더 효율적이고 최적화된 전자 회로 설계를 추구할 수 있습니다.
