フルウェーブ整流器とは
フルウェーブ整流器（Full Wave Rectifier）は、交流（AC）を直流（DC）へ変換するための電子回路です。このデバイスの主な目的は、電力を効率良く利用可能な形に変換することにあります。家庭用の電源は通常、交流で供給されていますが、電子機器の多くは直流で動作するため、この変換が必要となります。
動作原理
フルウェーブ整流器は、交流電源に接続されると、正の半周期と負の半周期の両方を直流に変換します。これにより、出力電流が常に同じ方向に流れるようになります。整流器の基本的な形態には単相と三相の2種類があり、単相フルウェーブ整流器は一般的に一般家庭で見かける電力供給に使われています。
フルウェーブ整流器の種類

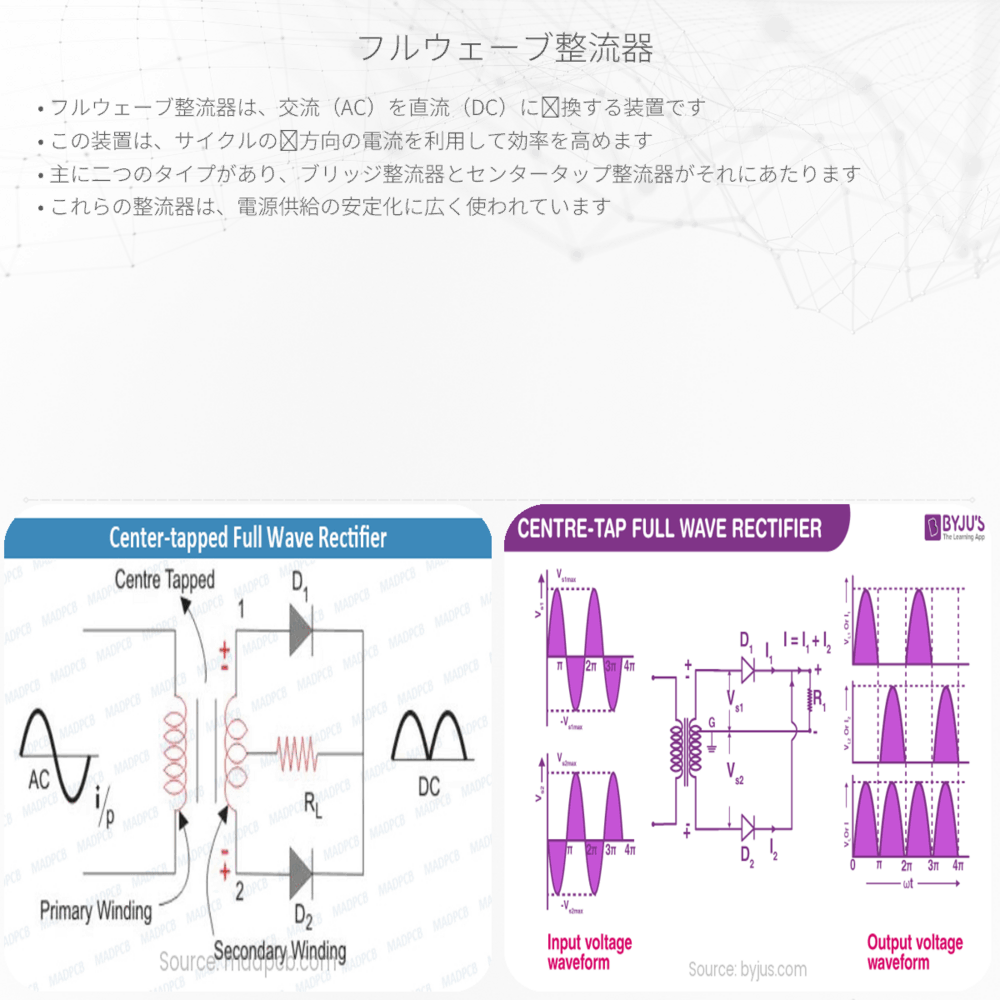

- センタータップ付きフルウェーブ整流器：二つのダイオードとセンタータップ付きトランスを使用して、交流の両半周期を直流に変換します。
- ブリッジ型フルウェーブ整流器：四つのダイオードをブリッジ接続することで、同様に交流の両半周期を整流しますが、センタータップトランスは必要ありません。
フルウェーブ整流器の回路図
最も一般的に使用されるフルウェーブ整流器は、ブリッジ型整流器です。この回路は４つのダイオードをブリッジ状に接続したものであり、交流の入力を両方向から受け付け、直流の出力を提供します。回路図において、AC電源がダイオードブリッジに入力され、整流されたDCが出力されます。
フルウェーブ整流器の利点
- 出力のリップル（波打ち）が少ないため、よりスムーズなDC電源を提供できます。
- 電力変換効率が高く、センタータップ型に比べてトランスを有効活用できます。
- ブリッジ型では、センタータップトランスが不要で、コストが低減される利点があります。
応用例
フルウェーブ整流器は、電源アダプタ、電池充電器、電源供給回路など多種多様な電子機器に利用されています。これにより、ACからDCへの効率的な電力変換が可能となり、日常生活や産業の幅広い分野での電子機器の安定した動作が保証されます。
以上がフルウェーブ整流器の概要であり、電子回路におけるその基本原理と実用についての紹介です。これらの知識が電気と磁気の関連性を理解する上での一助となれば幸いです。
