容性電圧分割ネットワークとは

電気と磁気の分野では、さまざまな回路が存在し、それらは私たちの日常生活の中で重要な役割を果たしています。その中でも、「容性電圧分割ネットワーク」は基本的な概念であり、電子回路設計において非常に役立つツールです。この記事では、容性電圧分割ネットワークの基礎とその働きについて簡潔に説明します。

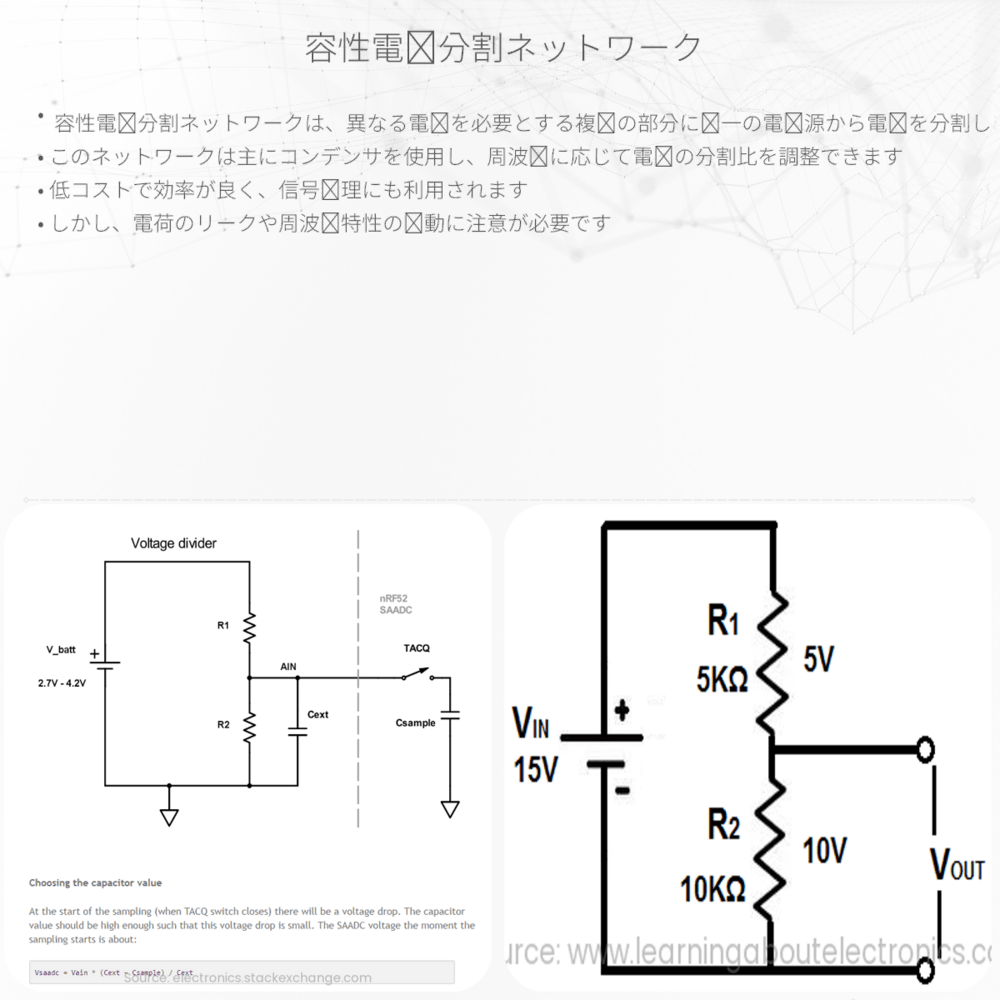

容性電圧分割ネットワークの原理

容性電圧分割(キャパシティブ・ボルテージ・ディバイダ)とは、キャパシタを使用して電圧を分割する回路のことです。キャパシタは電荷を蓄えることができる電子部品で、その容量(キャパシタンスと呼ばれます)はファラド(F)単位で測定されます。

連続したキャパシタに同じ電流が流れる場合、各キャパシタにかかる電圧はその容量に反比例します。つまり、容量が大きいキャパシタほど小さな電圧がかかり、容量が小さいキャパシタほど大きな電圧がかかるのです。この特性を利用して、所望の電圧を得ることができます。

容性電圧分割ネットワークの計算式

二つのキャパシタ C1 と C2 が直列に繋がれているとき、入力電圧 Vin を二つのキャパシタによって分割することができます。分割された電圧 V1 と V2 は以下のように計算されます。

  • V1 = Vin * (C2 / (C1 + C2))
  • V2 = Vin * (C1 / (C1 + C2))

ここで、V1 は C1 にかかる電圧、V2 は C2 にかかる電圧です。容量の合計 C1 + C2 が分母に来ることに注意してください。これにより、キャパシタの容量が大きいほど小さな電圧がかかり、逆に容量が小さいほど大きな電圧がかかることが分かります。

実際の応用

容性電圧分割ネットワークはフィルターやセンサー回路、タイミング回路などのアナログ電子回路でよく使用されます。電圧を精密に分割することで、信号の処理や測定が可能になります。また、高周波の信号の分離や、インピーダンスマッチングのための回路にも利用されます。

まとめ

容性電圧分割ネットワークは、電圧を簡単かつ効果的に分割するエレガントな方法を提供します。電子回路の設計や解析において重要な役割を担うこの原理は、工学の学生やホビイストにとって理解しておくべき基本中の基本です。この回路の理解を深めることで、より複雑な電子回路の学習や開発に対する理解を一層深めることができます。
