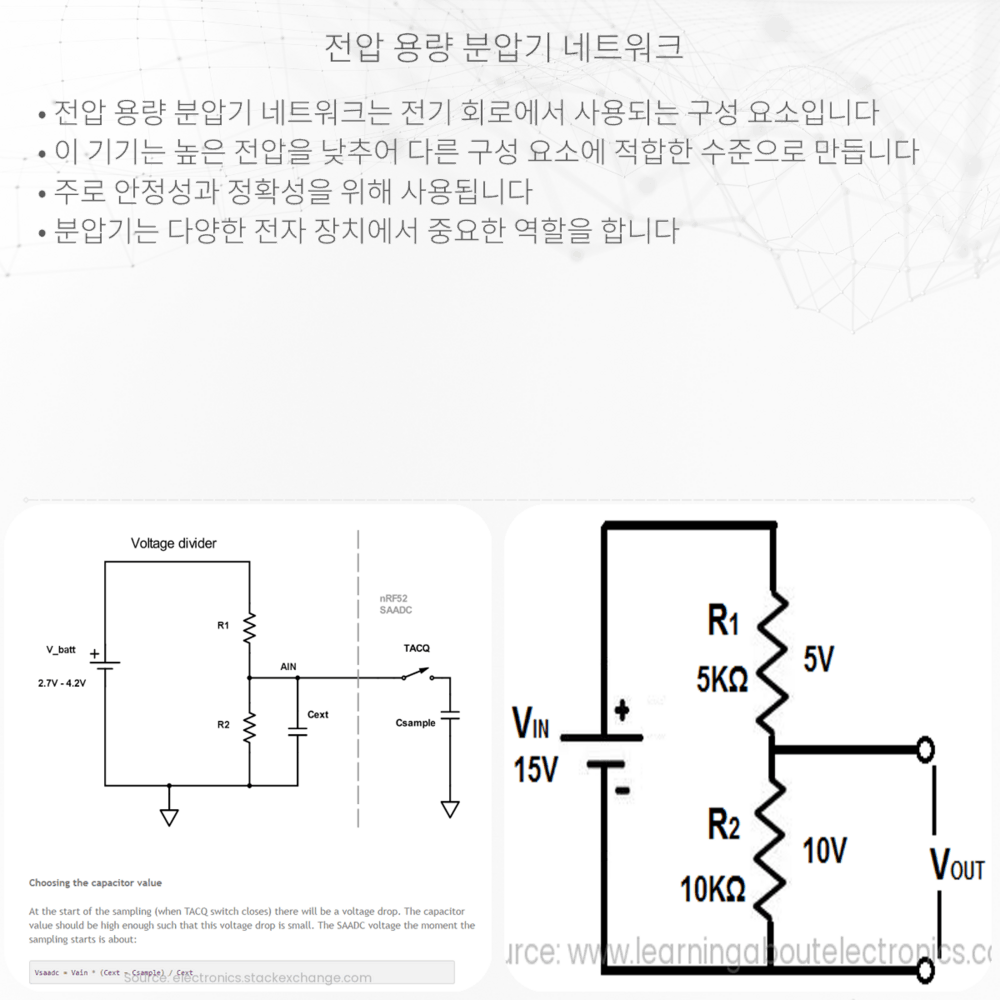

전압 용량 분압기 네트워크 이해하기
전압 용량 분압기 네트워크란 교류(AC) 회로 내에서 전압을 분배하기 위해 사용되는 전기적 장치 중 하나입니다. 우리가 일상 생활에서 사용하는 전력은 대부분 교류로서, 특정 장비나 회로는 그에 맞는 적절한 전압이 필요합니다. 이때 전압 용량 분압기 네트워크가 중요한 역할을 합니다.
이 네트워크의 핵심 구성 요소는 용량성 부하라 알려진 커패시터 입니다. 커패시터는 전기를 저장할 수 있는 능력을 가지고 있으며, 이를 용량이라고 합니다. 커패시터는 보통 두 개의 전도성 판 사이에 절연체(디에렉트릭)를 끼워 넣어서 만들어집니다. 이러한 커패시터들을 연결함으로써 분압기 네트워크가 형성됩니다.
용량 분압기의 원리
용량 분압기는 커패시터들의 연결에 의한 전압 분배 원리를 이용합니다. 커패시터들은 직렬로 연결되어 전체 네트워크를 구성하며, 각각의 커패시터에는 다른 전압이 걸리게 됩니다. 이 때 전압의 분배는 커패시터 각각의 용량에 반비례합니다.
예를 들어, 두 개의 커패시터 C1 와 C2가 직렬 연결되었을 때 전체 회로에 걸린 전압을 Vtotal이라 하면, 각각의 커패시터에 걸리는 전압 V1과 V2는 다음과 같은 관계를 가집니다:
- Vtotal = V1 + V2
- V1 = Vtotal * (C2 / (C1 + C2))
- V2 = Vtotal * (C1 / (C1 + C2))
이 식들은 전체 네트워크를 통한 전압의 분배가 각 커패시터의 용량에 따라 결정됨을 보여줍니다. 직렬로 연결된 커패시터가 많을수록, 전압 분배는 더 복잡해지지만 기본 원리는 동일합니다.
용량 분압기의 응용
전압 용량 분압기 네트워크는 다양한 전기 엔지니어링 분야에서 중요한 역할을 합니다. 주요 응용 분야는 다음과 같습니다:
- 전기 제품에서의 전압 조절
- 신호 처리 회로에서의 전압 편차 분석
- 전력 전송에서의 고전압 측정
- 교류 전압의 정밀한 분배를 요하는 실험적 연구
특히, 고전압을 측정하려 할 때 전압 용량 분압기는 매우 중요합니다. 직접 고전압을 측정하는 것은 위험할 수 있기 때문에, 분압기를 이용하여 안전하고 정확하게 전압을 감소시켜 측정하는 방법을 선호합니다.
결론
전압 용량 분압기 네트워크는 전기 및 전자 엔지니어링에서 널리 이용되는 기본적인 도구입니다. 커패시터들이 직렬로 연결됨으로써 교류 전압을 안전하고 효과적으로 분배할 수 있습니다. 이 기본 원리를 이해하는 것은 전자 장비의 설계 및 분석에 있어 매우 중요합니다. 또한, 교육적인 측면에서 전기 회로를 배우는 학생들에게 전압 분배 개념을 명확히 이해시키기 위한 좋은 예시가 될 수 있습니다.
