静電容量タッチスクリーン

静電容量タッチスクリーンの基礎

現代のスマートフォンやタブレットなどのタッチスクリーンデバイスには、静電容量技術が広く用いられています。この静電容量タッチスクリーンは、物理学の電気と磁気の原理に基づいて動作するため、人の指の軽いタッチで様々な操作を可能にします。

静電容量とは

物体が電荷を蓄える能力を静電容量と呼びます。この能力は、「キャパシタンス」とも呼ばれ、以下の方程式によって表されます。

\[ C = \epsilon * \frac{A}{d} \]

ここで、Cは静電容量(キャパシタンス)、εは誘電体の誘電率、Aはプレートの面積、dはプレート間の距離を表します。

静電容量タッチスクリーンの動作原理

静電容量タッチスクリーンは、画面内に配列された数多くの微小なキャパシタから成っています。これらのキャパシタは、人間の体が導体であることを活用して動作します。指が画面に触れると、指の周りの電場が変化し、タッチされた場所のキャパシタが結ぶ電荷が変化します。この電荷の変化を感知して、タッチされた位置が特定されます。

  • 画面に触れると、人の指からキャパシタへ電荷が移動する。
  • 画面の制御回路がそれぞれのキャパシタからの電荷の変化を検知する。
  • タッチされた位置が判定され、対応した命令がデバイスに伝達される。

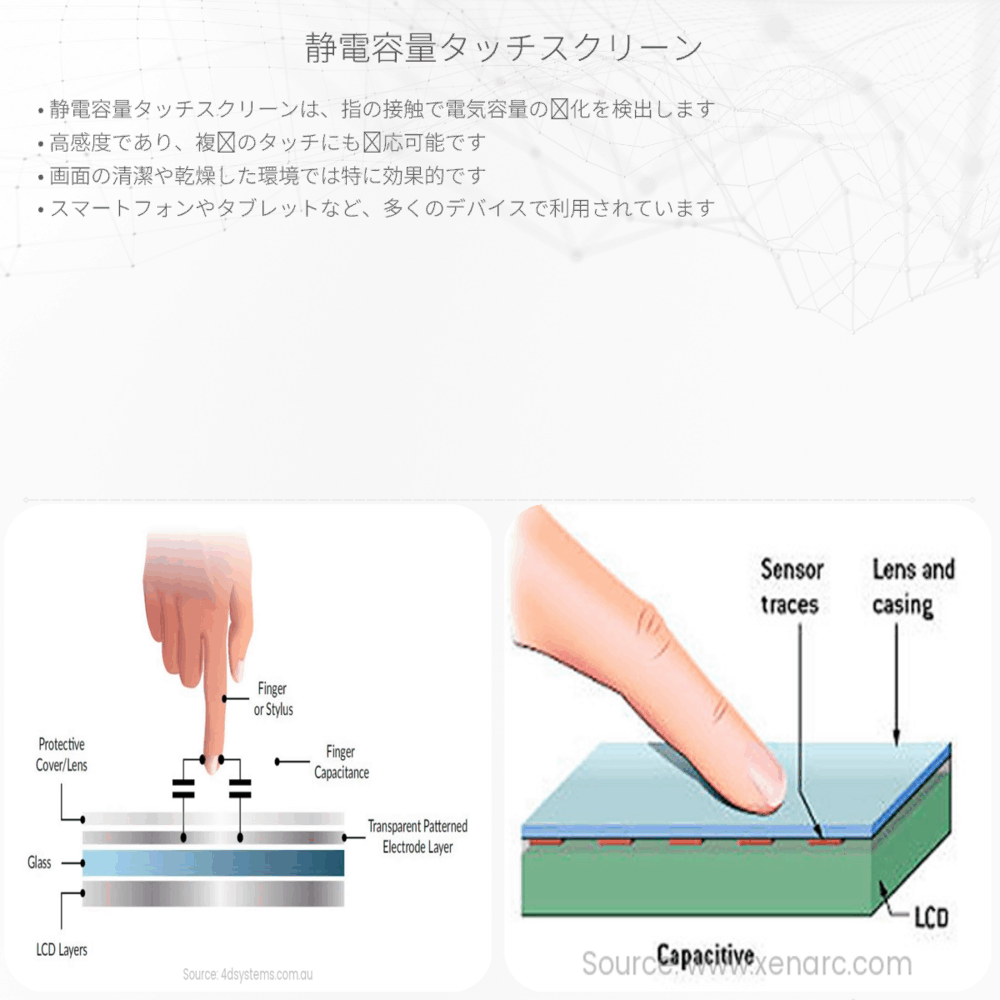

静電容量タッチスクリーンの構造

大まかに静電容量タッチスクリーンは二つの層から成り立っています。一つは透明な導電性コーティング(しばしばインジウムスズ酸化物、ITOとして知られています)が施されたガラス基板で、もう一つはこの基板の上に配列されたセンサーの層です。これらの層が協力して、画面上のタッチを正確に感知します。

  1. 導電性コーティングが施されたガラス層
  2. センサー層(キャパシタの配列)

応用と今後の発展

静電容量タッチスクリーンは、その高い感度と精度から多くの電子デバイスに採用されています。しかし、新しい材料の開発やアルゴリズムの進歩と共に、さらに反応が良く、耐久性が高く、コスト効率の良いタッチスクリーンが開発されつつあります。未来の静電容量タッチスクリーンは、さらに私たちの生活を便利でスマートなものへと導く可能性を秘めています。

このように、静電容量タッチスクリーンは電気と磁気の原理を応用し、私たちの日常生活において不可欠な技術となっています。物理学の基礎理論がいかに現実世界で役立つかということを、この技術は鮮明に示しています。
