デコーダモジュールの基本原理とその種類、動作原理、応用例を解説し、デジタル回路での重要性を明らかにします。

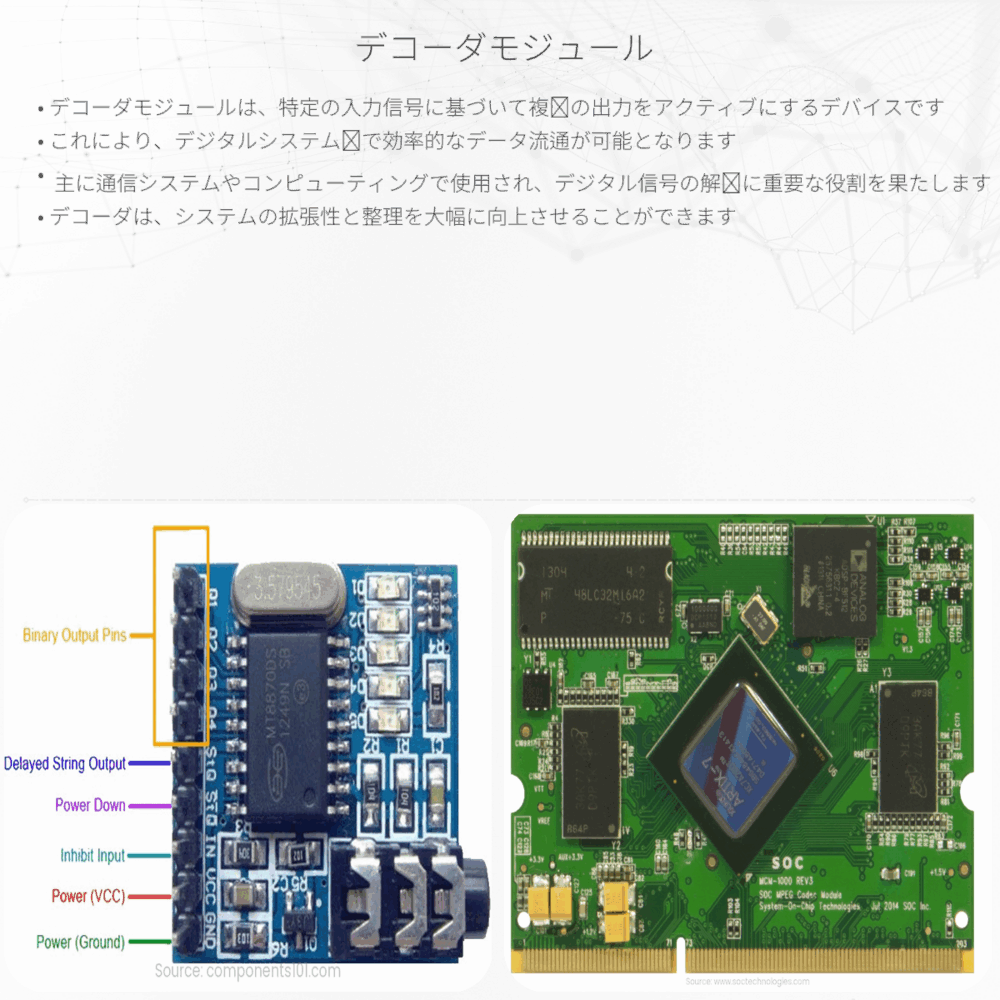

デコーダモジュールとは
デコーダモジュールは、一定の入力コードを受け取って、特定の出力信号の組み合わせに変換するデジタル回路の一種です。実際には、これは電子工学において重要な役割を果たす基本的な構成要素です。デコーダは、入力コードに基づいて一つの出力を「選択」または「デコード」します。たとえば、デコーダは、2進数でエンコードされたデータを受け取り、そのデータに対応する1つの出力ラインをアクティブにすることができます。
デコーダモジュールの種類
- バイナリデコーダ – バイナリ入力を受け取り、そのバイナリ値に相当する1つのアクティブな出力を生成します。
- ビットデコーダ – nビットの入力を受け取り、2n個の出力ラインのうち1つを選択します。
- BCDデコーダ – 2進化10進数（BCD）をデコードして10個の出力を生成する特別なタイプのデコーダです。
デコーダモジュールの動作原理
デコーダの基本的な機能は、入力コードに対して特定の出力ラインを選択することです。例えば、2入力（AとB）のデコーダの場合、以下のような動作をします。
- 入力が00の場合、出力0をアクティブにします。
- 入力が01の場合、出力1をアクティブにします。
- 入力が10の場合、出力2をアクティブにします。
- 入力が11の場合、出力3をアクティブにします。
ここで、”アクティブ”とは、出力ラインが「高電圧」状態になることを意味し、通常、デジタル回路においては「1」として認識されます。
デコーダモジュールの応用例
デコーダモジュールは、デジタルシステムの様々な部分で利用されています。以下は、その応用例です。
- メモリーシステム: メモリーアドレスを解読して、正しいメモリーロケーションを選択します。
- ７セグメント表示: デジタルデータを人間が読み取れるフォーマットに変換して、7セグメントディスプレイで数値を表示できるようにします。
- マイクロプロセッサ: インストラクションセットをデコードして、適切な命令を実行します。
これらの応用は、デコーダが効率的なデジタルデータ処理と利便性を提供することを示しています。
結論
デコーダモジュールはデジタルシステムにおいて不可欠な要素であり、入力信号を適切な出力に変換することで、電子デバイスの機能と効率を向上させます。このようなモジュールがなければ、現代の電子工学における多くの進歩は不可能だったでしょう。もっと多くの人々が、その仕組みと応用を理解することで、技術革新への関心を持ってもらえればと思います。
