I2Cコントローラーとは
I2C（アイ・スクウェアド・シーまたはアイ・ツー・シーと読む）コントローラーは、統合回路（IC）間でデータをやり取りするための通信プロトコルです。”Inter-Integrated Circuit”の略であり、シリアル通信の一種として広く用いられています。フィリップス（現NXPセミコンダクターズ）によって1980年代初頭に開発されたこの技術は、多数のセンサーやデバイスを少数のピンを使ってマイコンなどの処理装置に接続する手段として重宝されています。
I2Cの基本的な特徴

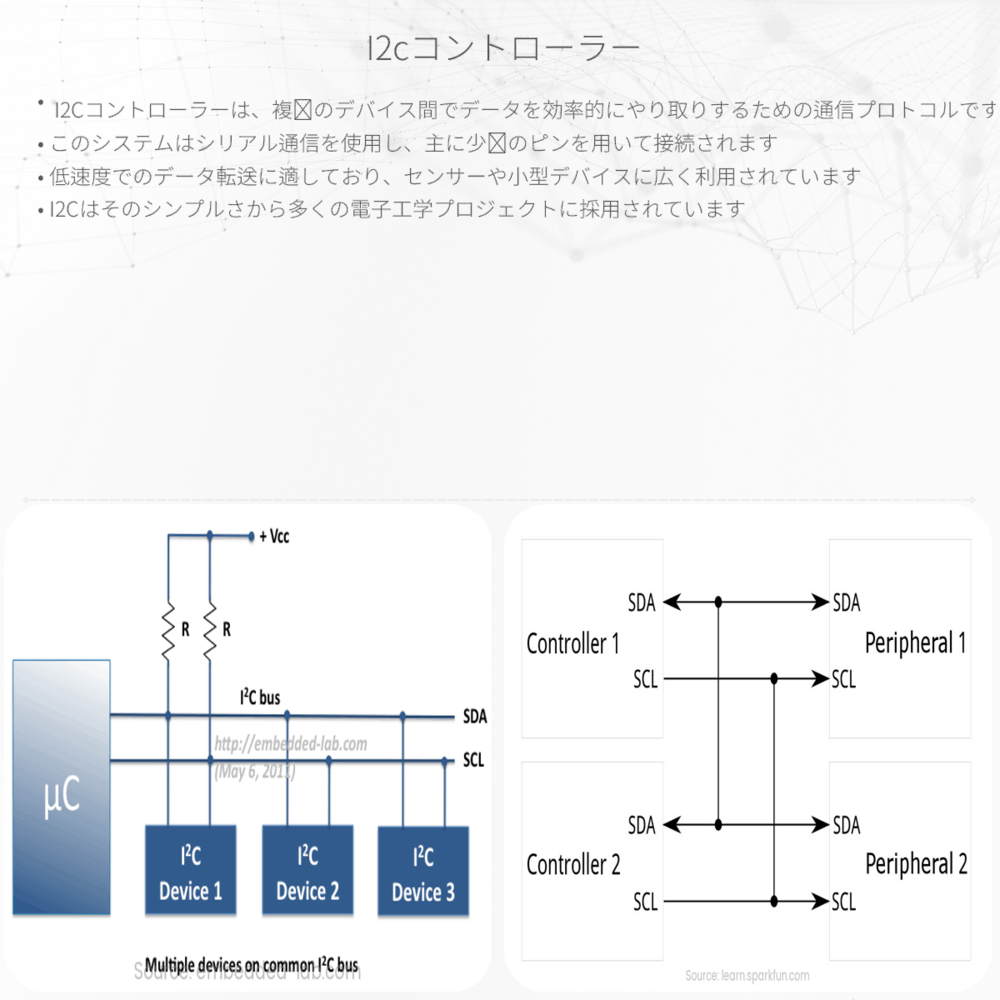

- 2線式インターフェース：I2C通信は、データライン（SDA）とクロックライン（SCL）の2本のワイヤーだけでデータの送受信を行います。
- マルチマスター対応：複数のマスターデバイスが同じバス上でデバイスを制御できます。
- アドレス指定による通信：各スレーブデバイスには固有のアドレスが割り当てられ、マスターデバイスはこのアドレスを指定して通信を行います。
- シンプルな接続：デバイスをバスに追加する際、複雑な配線は必要ありません。
- スループット：通常、100 kbps（標準モード）と400 kbps（ファーストモード）、1.7 Mbps（ハイスピードモード）で通信が可能です。
I2C通信の流れ
I2C通信は以下のステップに従って行われます。
- スタートコンディション：マスターはSCLを高位に保ち、SDAを高から低にすることで通信の開始を宣言します。
- アドレスフレームの送信：マスターはスレーブのアドレスと、読み取り（Read）または書き込み（Write）の意図を示すビットをSDAライン上で送信します。
- アクノリッジビット：アドレスを受け取ったスレーブはアクノリッジビットを返し、通信が確立したことをマスターに通知します。
- データの送受信：指定されたデータがマスターとスレーブ間でやり取りされます。各バイト後にはアクノリッジが行われます。
- ストップコンディション：通信を終了するために、マスターはSCLを高位に保ちつつ、SDAを低から高に変化させます。
I2Cの応用
I2Cは非常に汎用性が高く、以下のような多種多様なデバイスとの通信に使用されます。
- センサー（温度、圧力、加速度など）
- メモリチップ
- マイクロコントローラ
- ディスプレイコントローラ（LCDやOLEDディスプレイ）
- リアルタイムクロック
まとめ
I2Cコントローラーは、そのシンプルさと柔軟性から多くの電子機器で採用されています。製品の小型化が進む今日、限られたスペースに多くの機能を持たせたいというニーズに応えているのです。
物理学と工学の原則が融合して、実際のデバイスにおける通信がスムーズに行われる仕組みをI2Cは提供しています。このような技術を理解することで、我々の周りの技術がどのように動いているのかが見えてくるでしょう。今後もI2Cのような技術が進化を遂げ、より高速で複雑な通信を可能にすることが期待されています。
