I2C 컨트롤러에 대한 이해를 돕는 글로, 전자 기기에서 데이터를 효율적으로 전송하는 직렬 통신 프로토콜에 대해 설명합니다.
I2C 컨트롤러의 기본 이해
전기와 자기 현상은 현대 기술에 널리 적용되며, I2C 컨트롤러는 전자 기기에서 전기적 신호를 이용하여 데이터를 전송하는 데 사용되는 주요 기술 중 하나입니다. “I2C”는 “Inter-Integrated Circuit”의 약자로, 필립스(현재는 NXP 반도체)에 의해 1980년대에 개발된 직렬 통신 프로토콜입니다.

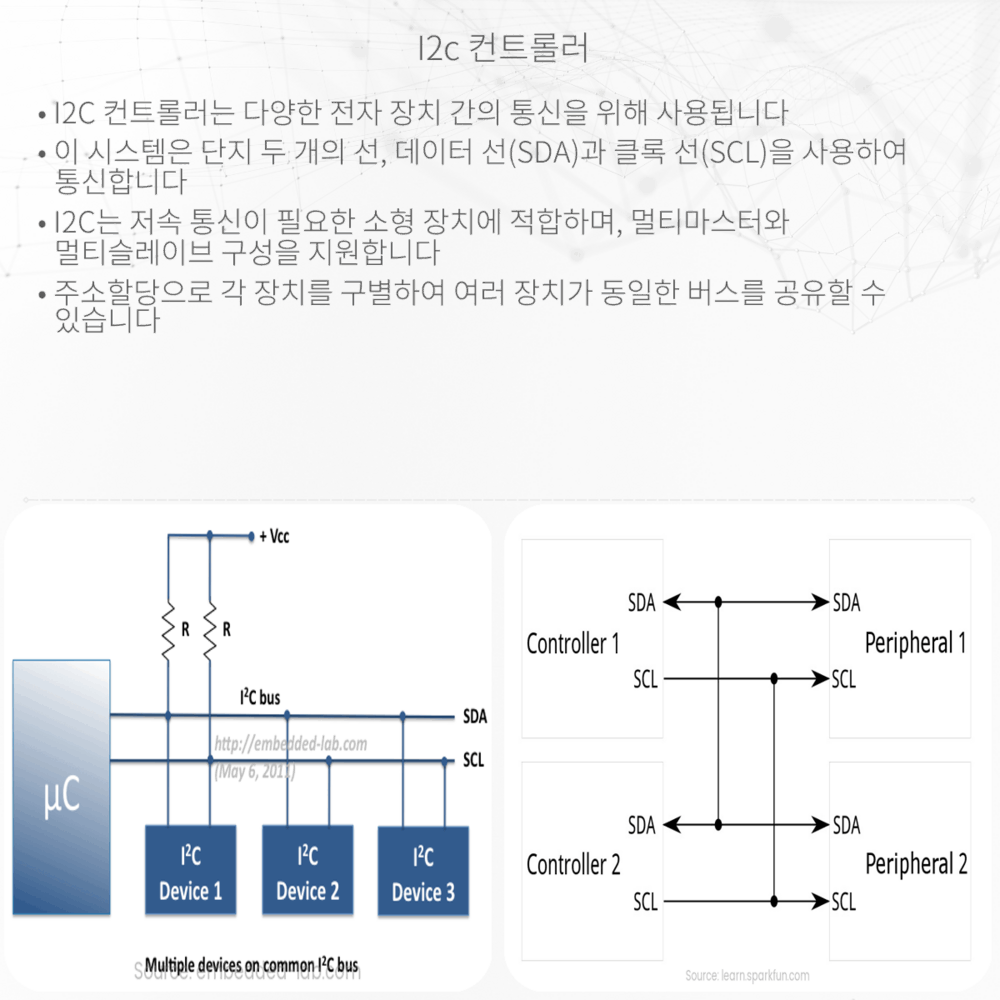

I2C 컨트롤러는 마스터-슬레이브 아키텍처를 사용하여 통신하며, 한 라인의 모든 기기가 동일한 데이터 및 클록 라인에 연결됩니다. 이러한 구조는 복잡한 통신을 단순화시키고, 하드웨어 설계를 간소화시키는 데 매우 유리합니다.
I2C 통신의 원리
I2C 통신은 두 개의 신호 라인을 사용합니다:
- SDA (Serial Data Line): 데이터 전송을 위한 라인입니다.
- SCL (Serial Clock Line): 클록 신호를 제공하여 통신의 타이밍을 맞춥니다.
주의할 점은 I2C 라인들이 ‘오픈 드레인(open-drain)’ 방식으로 구성된다는 것인데, 이는 라인을 끌어다 내릴(low state)수는 있지만, 직접 높은 상태(high state)로 밀어 올릴(push) 수는 없다는 것을 의미합니다. 대신, 풀업 저항을 사용하여 라인을 높은 상태로 유지하며, 장치들이 라인을 접지에 연결하여 낮은 상태를 생성합니다.
데이터 전송은 마스터 장치가 SCL 라인에 클록 신호를 제공하면서 시작됩니다. 각 클록 신호에 맞추어 SDA 라인에서 8 비트의 데이터가 전송되며, 이를 ‘바이트’라고 합니다. 마스터는 해당 바이트에 대한 슬레이브의 응답을 기다립니다. 슬레이브는 ‘ACK’ 신호로 응답하여 데이터 수신을 확인하거나, ‘NACK’ 신호로 데이터를 거부합니다.
I2C 컨트롤러의 응용
I2C 컨트롤러는 전자 기기의 다양한 부분에서 중요한 역할을 합니다. 예를 들어:
- 센서들과 마이크로컨트롤러 사이의 데이터 전송
- OLED, LCD 디스플레이의 제어
- EEPROM과 같은 메모리 장치와의 통신
맺음말
I2C 통신은 그 직렬 특성과 높은 효율성으로 인해 전자 기기 내부의 데이터 전송에 광범위하게 사용됩니다. 복잡한 와이어링과 통신 프로토콜을 단순화하면서 여러 장치 간 안정적이고 빠른 데이터 교환을 가능하게 하는 I2C 컨트롤러는 전자 공학 및 설계 분야에서 빼놓을 수 없는 요소가 되었습니다. 이해하기 쉬운 I2C 컨트롤러의 개념과 원리는 전자 기술에 더 깊은 통찰을 가지거나 직접 프로젝트를 설계하려는 학생들과 엔지니어들에게 매우 유용합니다.
