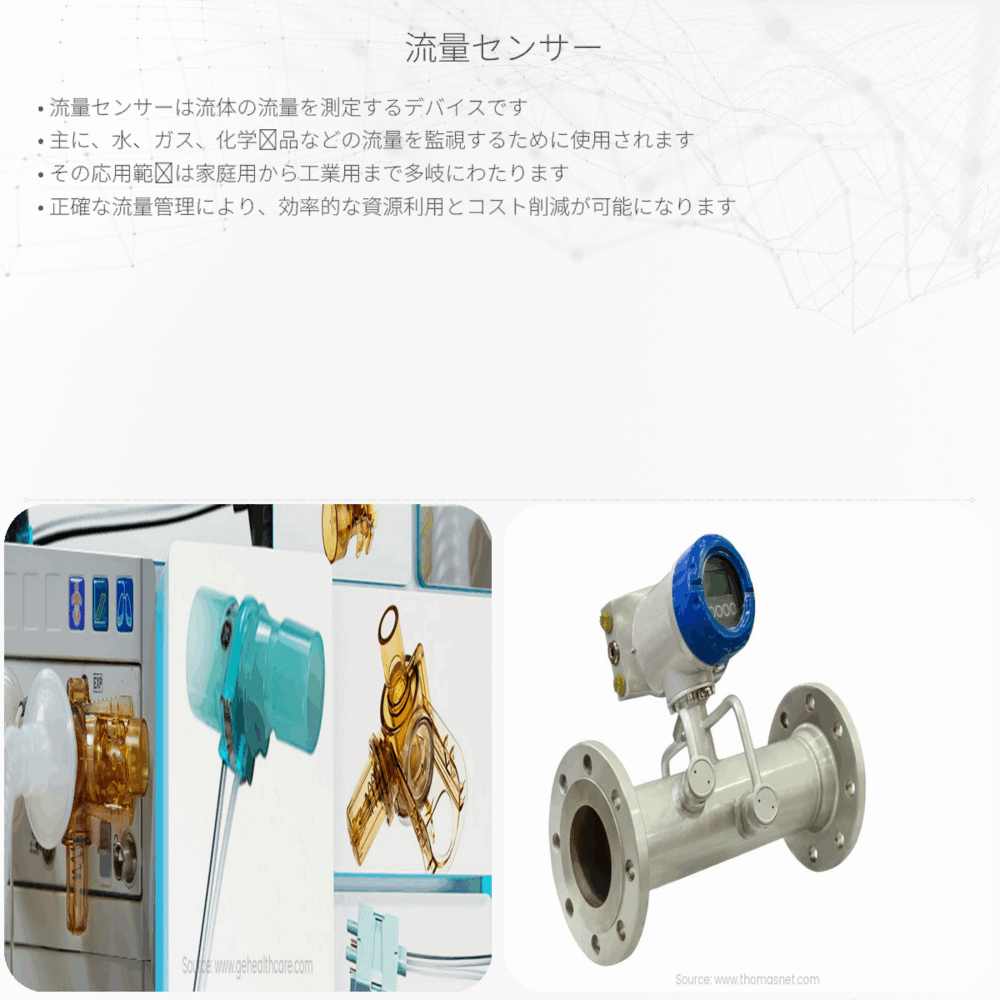

流量センサーとは
流量センサーは、液体やガスの流れる量、すなわち流量を計測する装置です。これらは家庭用の水道メーターから、工業プラントのプロセス制御、医療機器に至るまで幅広い分野で重要な役割を果たしています。流量センサーは、流れる媒体の性質や計測環境に応じて、様々な原理で動作しますが、その中でも電気と磁気を利用したタイプを解説します。
電磁流量計の基本原理
電磁流量計は、電気と磁気の関係を利用して流量を計測します。具体的には、ファラデーの電磁誘導の法則を応用しており、この法則は導体が磁場を横切って動くときに、導体の両端に起電力が発生することを述べています。流体に含まれる電荷を持った粒子が磁場を横断することで、この法則が流量計測に応用されます。
電磁流量計の基本方程式は以下のとおりです。
E = B * v * D
- E は起電力（ボルトで測定）
- B は磁場の強さ（テスラで測定）
- v は流体の平均速度（メートル毎秒で測定）
- D は電極間の距離（メートルで測定）
起電力 E は、流体の速度に比例して増加します。従って、計測される起電力を利用して、流体の流れる速度を、そしてその速度から流量を算出することができます。
流量センサーの種類と応用
流量センサーには多くの種類があり、使用される原理や計測する媒体によって分類されます。以下はいくつかの代表的な流量センサーです。
- 機械式流量計 – 液体が羽根車やギアを回転させることで、その回転の速度から流量を計測します。
- 熱式流量計 – 流れる媒体の冷却作用を利用し、その熱伝達量から流量を推定します。
- 超音波流量計 – 流れる媒体を通過する超音波の速度変化から流量を計測します。
- コリオリ流量計 – 流れる媒体が管を通過する際のコリオリ力を感知して、その質量流量を直接計測します。
電磁流量計は特に導電性のある液体での使用に適しており、水処理施設や化学工業などで広く利用されています。その無接触測定の利点から、汚染や摩耗が懸念される場合や、液体が高温や腐食性を持つ場合に特に有利です。
まとめ
流量センサーは様々な原理を用いて流れる媒体の量を計測する重要な技術です。電磁流量計は、電気と磁気の現象を活用した非常に便利なツールであり、多くの産業分野で役立っています。これらのセンサーにより、プロセス制御の精度が向上し、資源の効率的な利用が可能になっています。
