セブンセグメントディスプレイとは

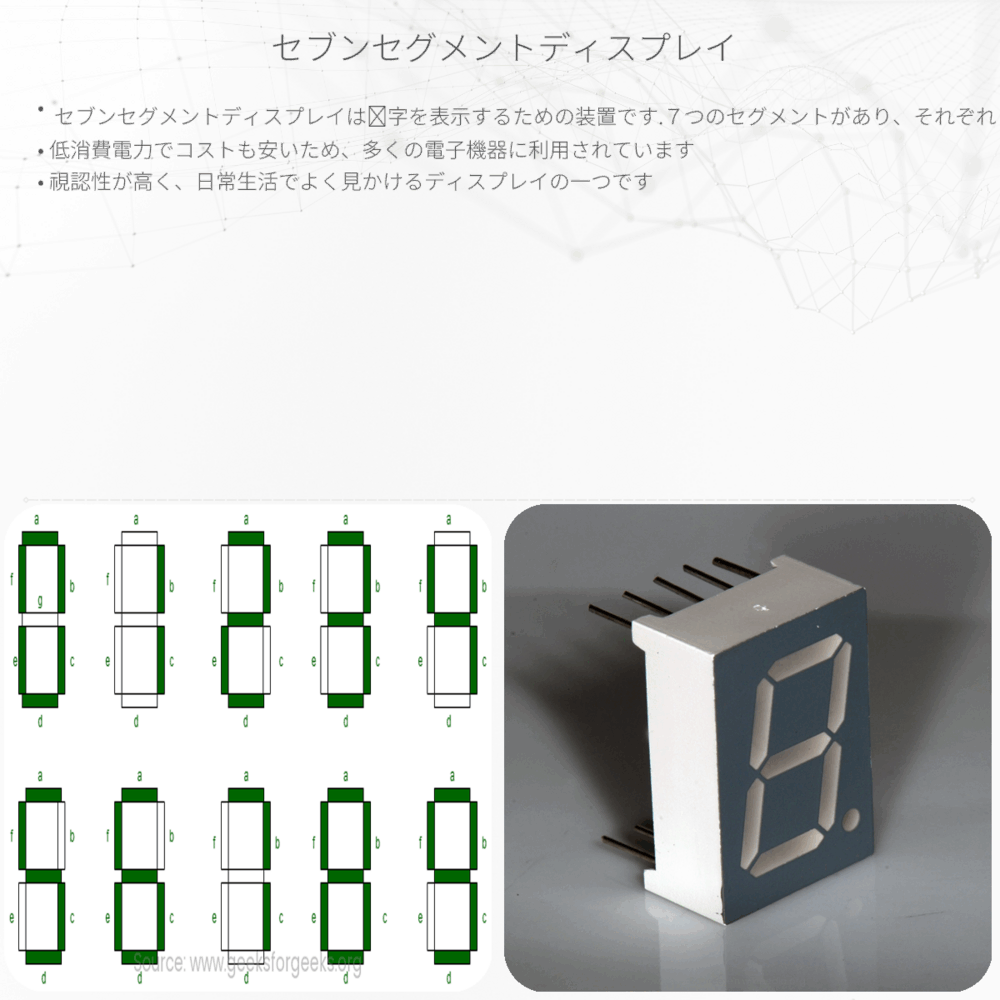

セブンセグメントディスプレイは、数字を表示するための電子デバイスです。その名前は、数字やいくつかの文字を表示するために使われる7つのLED（発光ダイオード）またはLCD（液晶ディスプレイ）のセグメントに由来しています。簡単な数字の0から9までを、これらのセグメントの組み合わせで表現します。
セブンセグメントディスプレイの構造
セブンセグメントディスプレイは、以下のような構成をしています：
- AからGまでの7つのセグメント
- オプションとして、小数点を表示するためのDP（Decimal Point）
- 各セグメントを制御するための電子回路
各セグメントには、それぞれ独立した制御信号が供給され、オンまたはオフにすることで、数字の表示を行います。
セブンセグメントディスプレイの利点
このディスプレイの主要な利点は、その単純さと視認性にあります。セブンセグメントディスプレイは、小型で安価である上に、遠くからでも読み取ることができます。そのため、時計、電卓、メーター類などの多くの電子機器で広く使用されています。
セブンセグメントディスプレイの種類
セブンセグメントディスプレイには、主に次の2種類があります：
- コモンアノード（共通アノード）タイプ：すべてのアノードが電気的に接続され、セグメントを点灯させるためにカソードにグラウンドを適用します。
- コモンカソード（共通カソード）タイプ：すべてのカソードが電気的に接続され、セグメントを点灯させるためにアノードに電圧を適用します。
使用するセブンセグメントディスプレイの種類によって、駆動するための回路が異なります。
動作原理
セブンセグメントディスプレーを駆動するには、デジタル信号を使用します。例えば、数字「1」を表示するためには、セグメントBとセグメントCがオンになり、残りはオフになります。これらのセグメントの組み合わせにより、異なる数字を表示できます。
応用
セブンセグメントディスプレイの応用例は非常に多岐にわたります。一般的なものとしては、家庭用の電子機器、公共の情報表示板、工業用の計測機器などで見られます。また、単純なデジタル時計や電卓だけでなく、高度なモニタリングシステムにおいても、その簡潔な表示が役立っています。
電気と磁気の基本的な性質を利用して、私たちの生活を便利にするセブンセグメントディスプレイは、エレクトロニクスの分野で非常によく用いられる、興味深い部品の一つです。このようなディスプレイを理解し、使いこなすことは、初心者にとっても、技術者にとっても魅力的なスキルと言えるでしょう。
